2.10.3 Nyomásviszonyok az automatában a főkapcsoló kikapcsolása után
A főkapcsoló kikapcsolásakor (1. poz. a 2.10 - 1 ábrán, 84 oldal) vagy az automata hálózati ellátás
szünetelése esetén a sűrített levegőt adagoló egység elektromos vezérlésű főszelepe (1. poz. a
2.9 - 1
. ábrát, 83. oldal). A nyomás 5 másodpercen belül 0 MPa (0 bar) értékre csökken.
2.11 Az automata elzárása és a figyelmeztető táblák felhe-
lyezése
2.11.1 Feladat és cél
Mielőtt az automatán karbantartási vagy szervizelési munkákat végezne bármilyen formában, biz-
tosítsa, hogy azt ne kapcsolják újra, ehhez megfelelő figyelmeztető táblát kell felhelyezni. Ha szi-
gorúan az alábbiakban leírt eljárási módot követi, ki lehet zárni a sérülésveszélyt.
UTALÁS: Ez az eljárás tartalmazza azokat a minimális követelményeket, amelyeket az automata
lezárásánál, ill. a figyelmeztető táblák felhelyezésénél a karbantartási és szervizelési munkák so-
rán támasztanak. A szükséges kiegészítő biztonsági intézkedések elvégzésével, hogy a munkát
biztonságosan be lehessen fejezni, munkabiztonsági szempontból a biztonsági megbízottat, a
biztonsági bizottságot és az egészségügyi osztályt lehet megbízni. 2
2.11.2 Leírás
Mindig tartsa be az alábbiakban leírt eljárási módot, ha az automatában az energiát fel akarja sza-
badítani, szabályozni akarja vagy szabaddá akarja tenni.
Tájékoztasson erről minden érintett dolgozót.
Az automatát, ill. minden kiegészítő berendezést kapcsoljon le. Ehhez hajtsa végre a normál
lekapcsolási folyamatot:
– Nyomja meg a STOP-gombot.
– Állítsa le a vezérlő számítógépet.
–A főkapcsolóval kapcsolja ki az automatát.
Válassza le az automatát az energiaforrásokról:
– Szakítsa meg a sűrített levegő betáplálását.
– Szakítsa meg a hálózati tápfeszültség-ellátást.
Zárja le a berendezéseket.
– Ahol lehetséges, mindenütt helyezzen el egy lakatot (pl. a motorvédő-kapcsolónál).
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 2 Üzembiztonság
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 2.11 Az automata elzárása és a figyelmeztető táblák felhelyezése
89
2
Ábra 2.11 - 1 A motorvédő-kapcsoló helyzete
2
(1) Áramellátás
(2) Motorvédő-kapcsoló
(2)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
2.11 Az automata elzárása és a figyelmeztető táblák felhelyezése Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
90

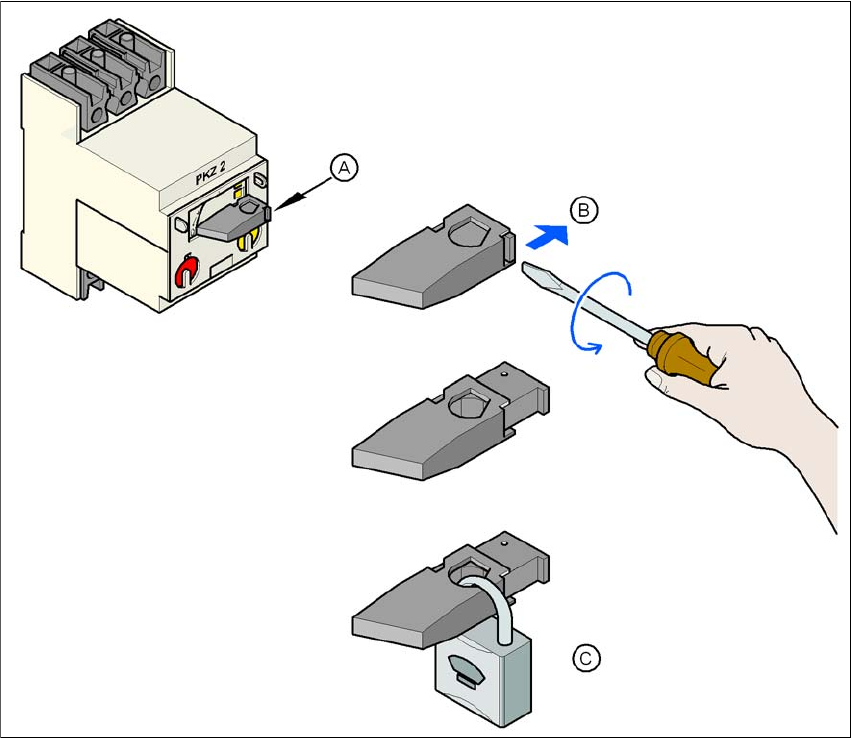

Ábra 2.11 - 2 A motorvédő-kapcsoló reteszelése
2
– Vagy: figyelmeztető táblák felerősítése
Ha lehetséges, zárja le a gépet egy zárral, amit így kell végrehajtani. Mindenesetre vannak
helyzetek, amelyeknél az energia felkapacsolásánál nem lehet zárat felrakni. Ilyen esetekben
a figyelmeztető táblákat a felkapcsolt gépekre kell felrakni, hogy a dolgozók értesüljenek ar-
ról, hogy a gép szervizelési célokra lett felkapcsolva. A táblát biztonságosan kell rögzíteni,
minden oldalról láthatónak kell lennie, és csak az távolíthatja el, aki azt felhelyezte. 2
(A) Fordítsa el a kapcsolókart az óramutató járásával ellentétes irányba.
(B) Csavarhúzóval nyomja ki a reteszelőfület a kapcsolókarból.
(C) Lakattal biztosítsa a kapcsolókart.
