1504-001 1. 概要 1.1 主要特征 • 料带自动装载将想要装填的料带安装在送料器所定位置，通过按下装载按钮料带便自动卷入到送料器内，完成料带安装。繁琐的料带安装作业可以通过自动化而缩短时间。料带的拆卸也可以通过将料带向前侧拉出的卸载功能而简单地回收。 • 采用新方式的封口盖带处理结构封口盖带同装料带一起被送到前方废弃，通过采用新的处理方式不需要封口盖带的回收作业，通过减少纸毛的发生和实现元件传送精度的稳定化，…

-4

页次

OM-1834

1504-001

7. 参考编带规格 ............................................. 7-1

7.1 蜿蜒的限定值 ......................................... 7-1

7.2 蜿蜒的测试方法 ....................................... 7-1

7.3 引导部(料带顶端部 ) .................................. 7-2

7.4 终端部(料带末端部 ) .................................. 7-2

7.5 卷绕元件的位置 ....................................... 7-2

7.6 装料带及封口盖带的强度 ............................... 7-3

7.7 封口盖带的剥离力 ..................................... 7-3

7.8 最小弯曲半径 ......................................... 7-3

7.9 带盘的形状及尺寸 ..................................... 7-4

8. 电路 ................................................... 8-1

8.1 SL-48085/48086/48087/48088 电路图 ..................... 8-1

9. 故障处理 ................................................. 9-1

9.1 元件吸取不良 ......................................... 9-1

9.2 安装到送料器安装台时，不能正常锁定 ................... 9-3

9.3 料带传送动作不正常 ................................... 9-4

9.4 装载动作不正常 ....................................... 9-6

10. 其他 ..................................................... 10-1

10.1 SL 带式送料器附件（选项） .............................. 10-1

10.2 对象装置（本体）及软件升级 ........................... 10-4

1504-001

1. 概要

1.1 主要特征

•

料带自动装载

将想要装填的料带安装在送料器所定位置，通过按下装载按钮料带便自

动卷入到送料器内，完成料带安装。

繁琐的料带安装作业可以通过自动化而缩短时间。

料带的拆卸也可以通过将料带向前侧拉出的卸载功能而简单地回收。

•

采用新方式的封口盖带处理结构

封口盖带同装料带一起被送到前方废弃，通过采用新的处理方式不需要封

口盖带的回收作业，通过减少纸毛的发生和实现元件传送精度的稳定化，

为操作员作业性的提高、元件吸取的稳定化、实际贴装品质的提高做贡献。

•

元件补给 ( 无接合 )

无需将后续补给料带用接合料带物理连接。

在安装有先前料带的状态下，随时可以安装后续补给料带。

另外，向发生元件断料的通道补给元件也不需要将送料器从主机拔出便

可以装填。

•

可利用实验料带

也可以装填短的实验料带。

•

纸、压纹带的共有

可以共有纸、压纹带。

•

可以搭载的装置

可搭载在 SIGMA-F8、SIGMA-G5/G5S 系列。

1. 概要

OM-1834

1-1

1504-001

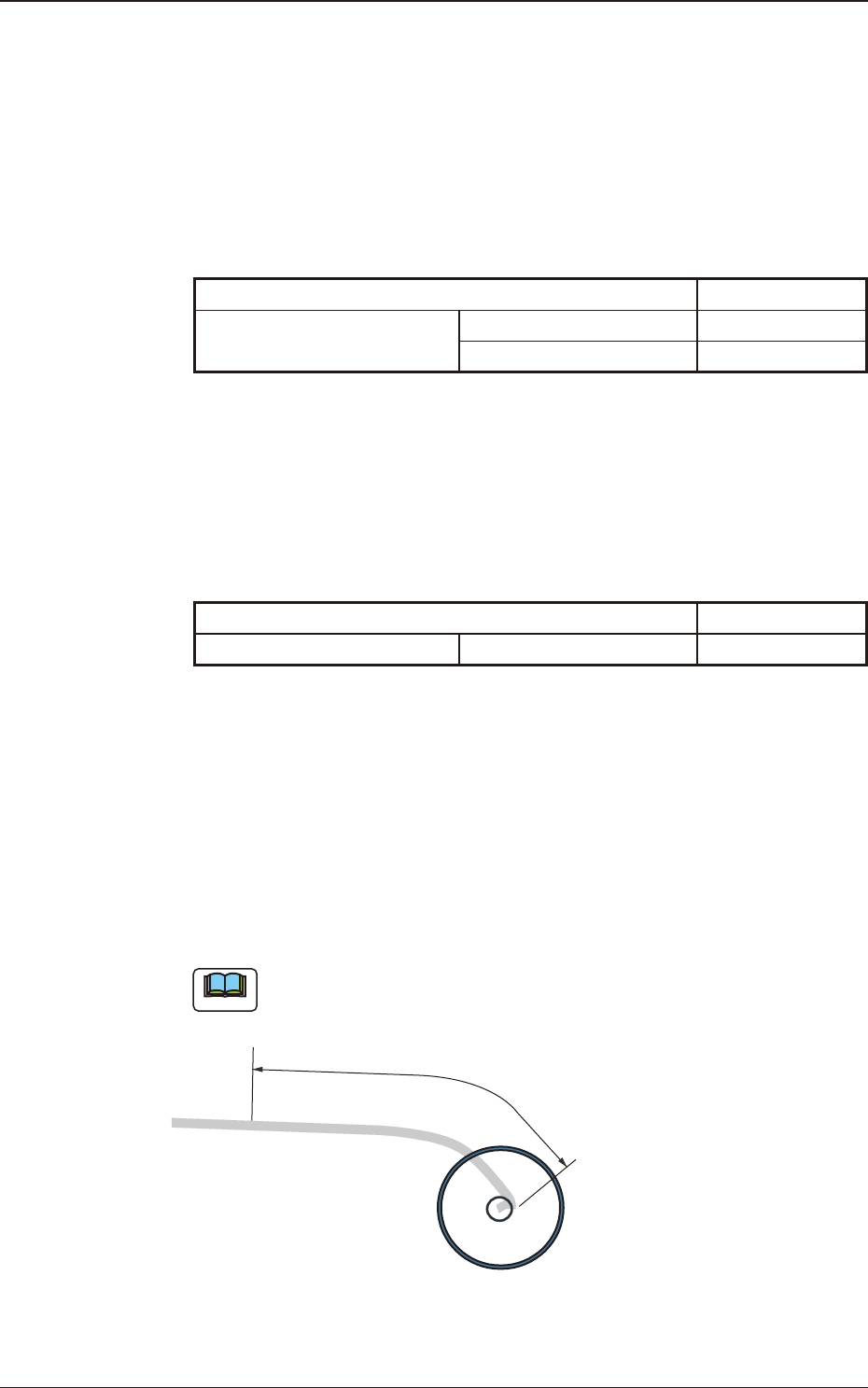

1.2 限制事项

•

料带传送动作时，对在料带孔内元件姿势不稳定的塑料料带元件，事先

进行料带传送速度的自动减速。同样，对厚纸带元件 ( 元件尺寸厚度

0.7mm 以上 ) 也进行料带传送速度的自动减速。

元件数据库中新增了下述控制数据。

Table A1

控制数据 ( 新增 ) 默认

SL 送料器自动减速使用 ●

不使用

※ 塑料压纹带的元件：减速 95%

厚纸带的元件（元件的厚度在 0.7mm 以上）：减速 30%

对于已确认的即使解除部品传送速度限制（自动减速）也没有问题的

原件，可降低减速值或解除自动减速功能。这种情况下，如果将 SL 送

料器自动减速机能设定为“不使用”，那么料带以前的设定将被适用。

Table A2

控制数据默认

料带传送减速 0 ～ 99(%) 0

•

SL 送料器设置通道的两侧须没有空槽。

装置的切刀以及料带诱导部分的内部，有可能被废弃的料带堵塞，所以

需要进行定期清算（每星期一次左右）。

•

没有密封元件的空料带 ( 料带与料带膜的末端长度一致 ) 的长度须在

400mm 以下。

( 用超过 400mm 的料带不能进行料带末端检出，因此不能进行与后续补给

料带的自动替换。因连续无元件的吸取异常而停止装置后，请进行卸载

操作取出料带。)

Note

料带规格要求只规定长度须在 160mm 以上，没有进行上限规定。

没有密封元件的空料带长度须在

400mm 以下

Fig.A1

1.2 限制事项

OM-1834

1-2
