料带膜上粘有接料带的料带不能对应。
补料时按照 SL 带式送料器的专用步骤进行。不能使用接合。
•
从来的带式送料器和 SL 带式送料器因适用元件不同而可能会需要变更配
置元件的位置。
变更了元件配置时，请进行线路板程序的优化。
1.2 限制事项
OM-1834
1-5
1504-001
1.3 可对应元件的要求
料带封装的种类
须是满足 IEC 60286-3(JIS C0806-3) 规格的元件
以下选取 JIS 仕样的几个重点项目作为参考。
•
元件不可以从料带的任意一面露出。
剥离料带膜以后在没有机械限制的情况下，可在垂直方向从元件收纳部
取出元件。
(IEC 60286-3 3.1/3.2 项 ) (JIS C0806-3)
•
料带膜的粘接剂材质不应对元件的机械、电气特性以及显示带来恶影响。
(IEC 60286-3 5.2.2 项 ) (JIS C0806-3)
•
装料孔或料带膜不应粘附元件。
(IEC 60286-3 5.2.3 项 ) (JIS C0806-3)
•
料带膜与料带的粘结部不应有空隙。
(IEC 60286-3 5.2.4 项 ) (JIS C0806-3)
•
料带膜不应从料带的一端露出。
(IEC 60286-3 5.2.5 项 ) (JIS C0806-3)
•
终端部 (※2) 没有密封元件的空料带长度必须在 160mm 以上，并且料带
与料带膜的末端相齐。
料带末端缠绕在料带盘的部分拉伸时，料带应可以脱离料带盘。
(IEC 60286-3 7.1.2 项 ) (JIS C0806-3)
Note
终端部为料带末端部
1.3 可对应元件的要求
OM-1834
1-6
1504-001
1.3 可对应元件的要求
料带封装的种类
•
要求料带的料带膜的粘接部不会与料带孔干扰，并且料带膜在料带孔的
外侧没有扭曲。
料带膜ー
粘结部宽度
除去粘结部
的内侧尺寸
0.1mm以上
0.1mm以上
粘结部

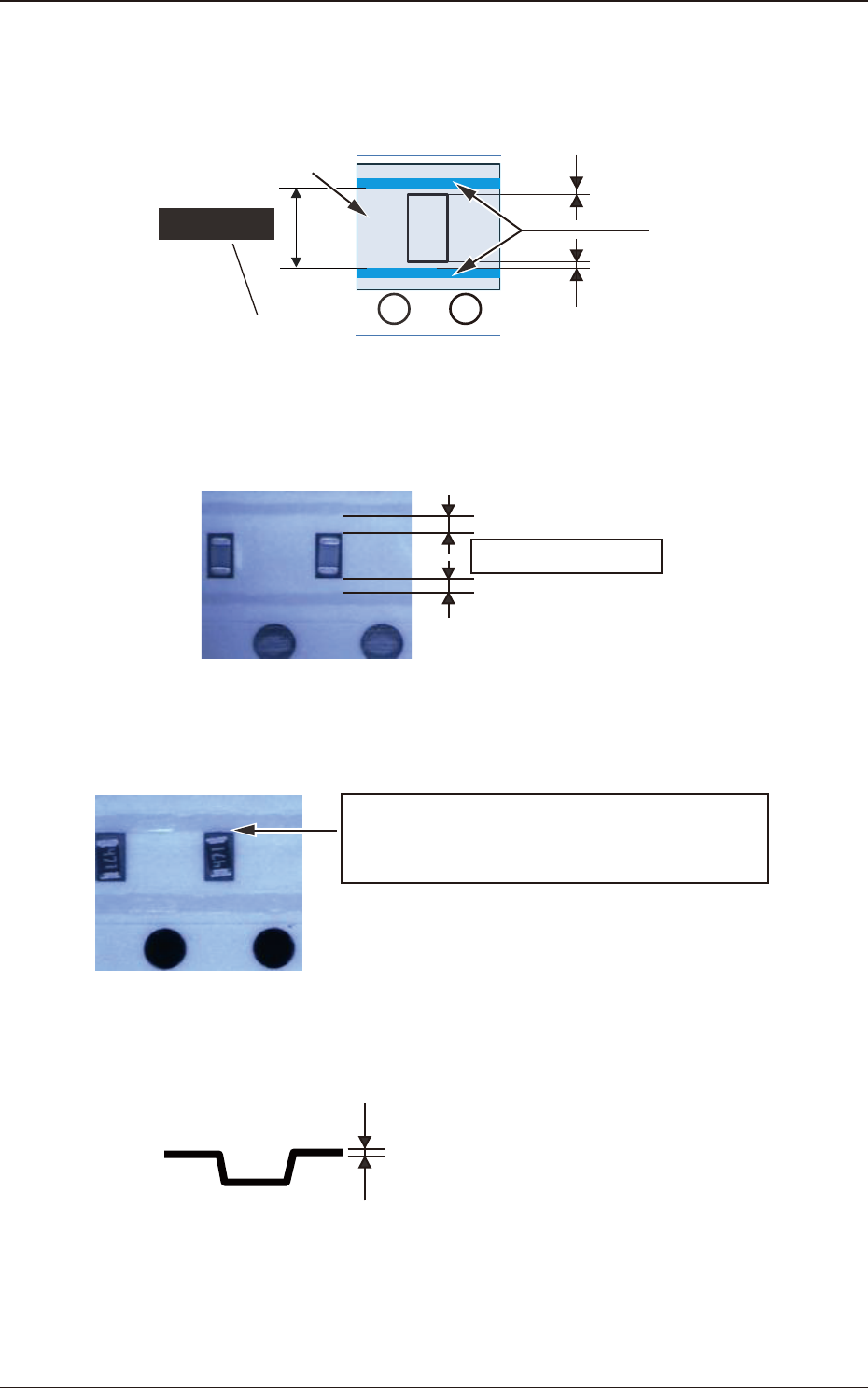

Fig.A7
可对应料带的例
余量要求在0.1mm以上
Fig.A8
※ 下记料带属于不可对应料带。
ⅰ）粘结部与料料带孔相互干扰
ⅱ）粘结部相对料带孔的中心由偏移
ⅲ）在临近料带孔位置进行粘接的塑料料带，如果料
带材质过于柔软的话，存在不能对应的可能性。
Fig.A9
•
要求塑料料带的厚度要求在”０．１６ｍｍ以上、０．３ｍｍ以下”。
0.16 mm ≦ t ≦ 0.30 mm
Fig.A10
OM-1834
