• 要求料带与料带膜在两个相邻料带孔之间的位置不存在融合的元件。 ※ 下记料带属于不可对应料带。 料带膜 料带膜粘结部 料带 料带与料带膜在两个相邻料带孔之间的位置存在融合部位 （不定周期的融合也是不可对应的。 ） Fig.A20 • 料带没有折痕。 ※ 如下图存在折痕的元件有不能对应的可能性。 折痕 折痕 Fig.A21 OM-1834 1-1 1
※ 下记料带属于不可对应料带。
料带膜中央有凹状下陷
塑料料带
料带膜
料带
Fig.A16
扩大
料带膜中央有凹状下陷
Fig.A17
•
要求料带孔与料带孔之间没有凹陷的元件。
而且料带膜与元件之间要存在空隙。
※ 下记料带属于不可对应料带。
料带孔
料带膜粘结部
塑料料带
料带孔与料带孔之间存在凹陷
Fig.A18
料带膜
塑料料带
对于塑料料带，如果元件间隔过小，以致料带槽下方会变窄，
导致元件的上面超过高出盖料膜。（元件没有多余空间）
Fig.A19
OM-1834
1-10
•
要求料带与料带膜在两个相邻料带孔之间的位置不存在融合的元件。
※ 下记料带属于不可对应料带。
料带膜
料带膜粘结部
料带
料带与料带膜在两个相邻料带孔之间的位置存在融合部位
（不定周期的融合也是不可对应的。）
Fig.A20
•
料带没有折痕。
※ 如下图存在折痕的元件有不能对应的可能性。
折痕
折痕
Fig.A21
OM-1834
1-11
1504-001
1.4 带式送料器的种类
Table A3
带式送料器
料带宽
×
传送间距
(mm)
封口盖带
处理部类型
料带的
种类
质量
(kg)
使用电源
条形码
标签颜色
SL-48085
8mm 宽双重
带式送料器
(Note)
8
×
1.2 S
纸
压纹
3.5 DC24V
±
10%
蓝色
+
白色
SL-48086
8mm 宽双重
带式送料器
8
×
2.4 M
纸
压纹
3.5 DC24V
±
10% 黄色 + 白色
SL-48087
8mm 宽双重
带式送料器
8
×
2.4 L
纸
压纹
3.5 DC24V
±
10% 粉色 + 白色
SL-48088
8mm 宽双重
带式送料器
8
×
4 LL
纸
压纹
3.5 DC24V
±
10% 白色
Note
SL-48085 对应 1mm 间距的编带。
732
312
20.2
单位 : mm

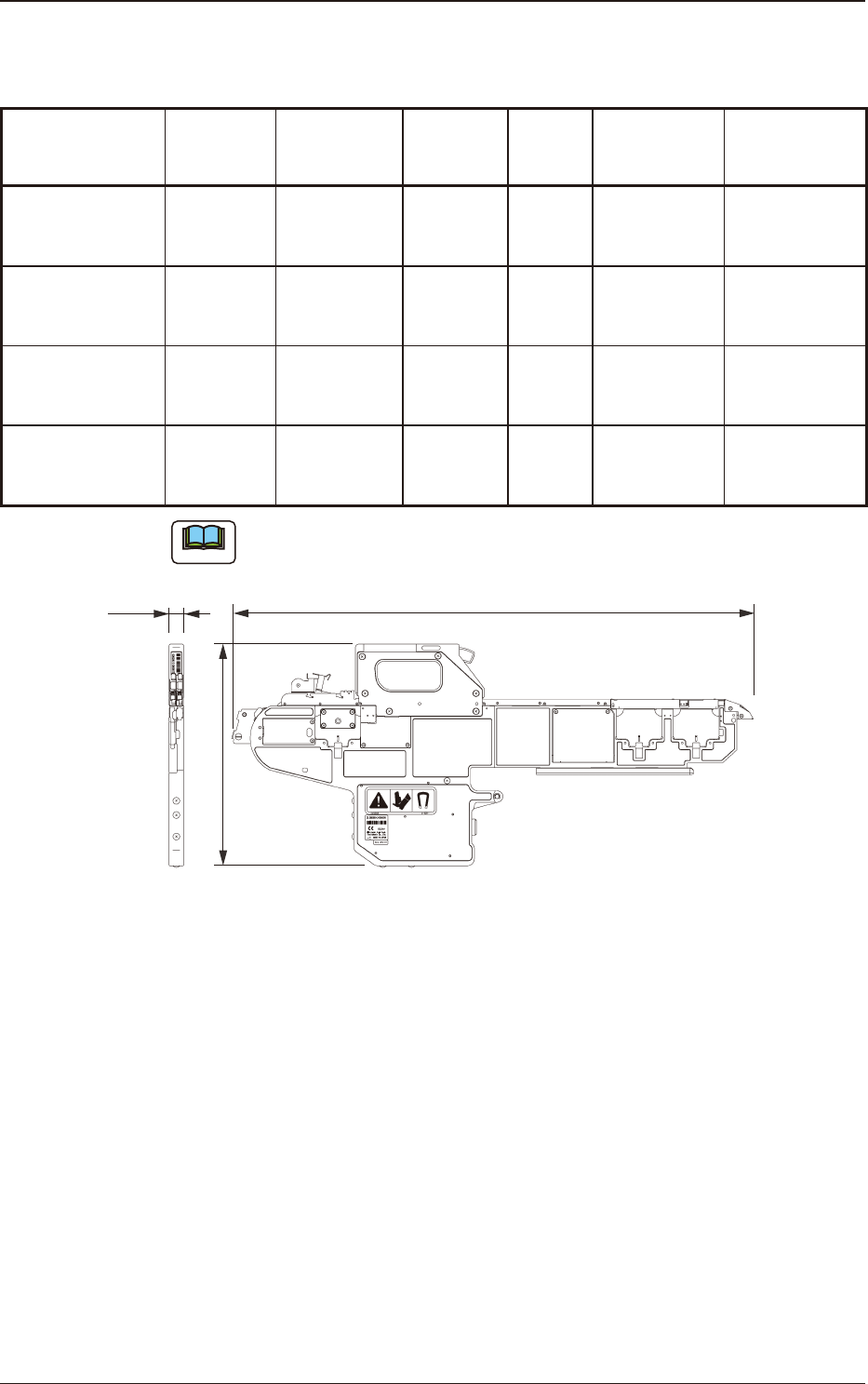

Fig.A22 8mm 宽双重带式送料器
1.4 带式送料器的种类
OM-1834
1-12
