1.5 各部的名称和功能

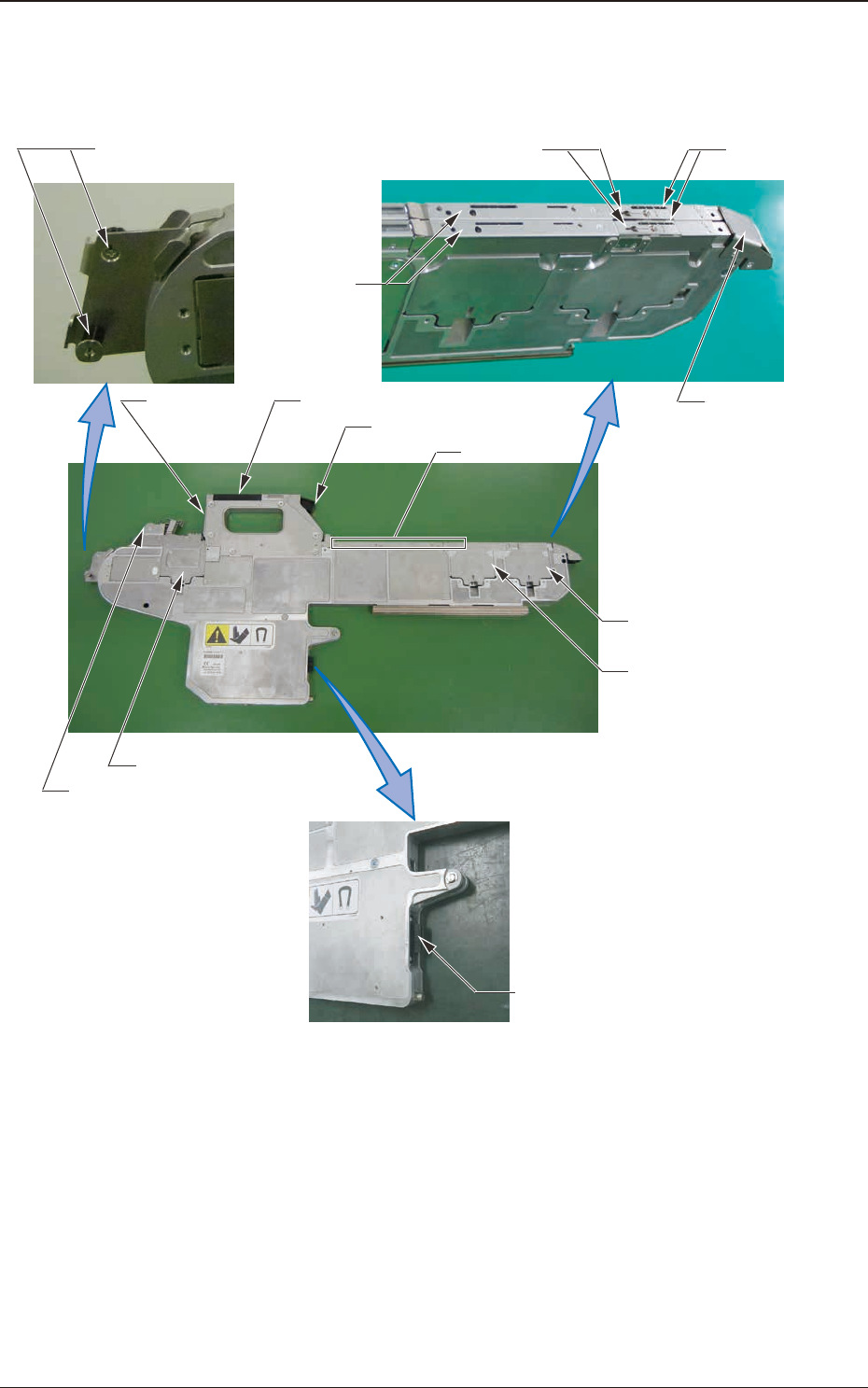

以 SL-48085(8mm 宽双重带式送料器 ) 进行说明。
[8]
[13] 先前料带传送槽
( 安装后续料带时)
[10] 封口盖带处理部
[11] 元件吸取部
[9]抑制器
[12] 料带排出槽
[1] 操作台
[3] 紧固解除杆
[5]滑道
[2] 条形码标签
[7]链轮齿(2)
[6]链轮齿(1)
[14]连接器
[4] 装载抑制器
链轮齿(3)
Fig.A23
1504-001
1.5 各部的名称和功能
OM-1834
1-13
[1] 操作台
是进行带式送料器的状态显示、手动操作的开关台。
Reference
详细内容请参照
“
4. 操作台
”
。
[2] 条形码标签
印刷出带式送料器型号和序列号及对应于 ACV 系统的条形码。
[3] 紧固解除杆
将带式送料器从批量更换推车拆卸时按下。
[4] 装载抑制器
自动装载料带时，将料带推入滑道，进行稳定料带传送的器具。
分别粘附在左右通道。
插入自动装填的料带时，将装载抑制器向前滑动扩大插入口，把料带
插入至所定位置后，向前方按压滑动装载抑制器。
[5] 滑道
料带的传送面。
请注意异物 ( 片状元件和垃圾等 ) 的沾附。
[6] 链轮齿 (1)
与料带的链轮齿孔啮合链轮齿，进行所定传送间距的料带传送。
[7] 链轮齿 (2)
是当进行装载动作时将料带顶端部搬入到封口盖带处理部的链轮齿。
由与链轮齿 (1) 共通的伺服马达驱动，担负着料带传送时的加减速控
制、速度控制。
[8] 链轮齿 (3)
是将插入在导入口的料带搬入送料器内的链轮齿，形状与链轮齿 (1)、
(2) 的齿不同，以免损坏料带的链轮齿孔。
由 DC 马达驱动。
1504-001
1.5 各部的名称和功能
OM-1834
1-14
[9] 抑制器
将料带推入滑道，起着稳定料带传送、抑制元件严重跳动的作用。
[10] 封口盖带处理部
是可以在吸取部进行吸取元件的封口盖带处理部。
[11] 元件吸取部
是从料带吸取元件的窗口，吸嘴下降到此位置吸取元件。
[12] 料带排出槽
排出料带的槽。
[13] 先前料带传送槽 ( 安装后续料带时 )
安装补给用后续料带时，将先前料带的传送路线变更为此位置。
[14] 连接器
传输电气和电气信号的连接器。
1504-001
1.5 各部的名称和功能
OM-1834
1-15
