Notice 若在指定位置进行剪断会造成料带孔被从中剪断的时候，请在避开料带孔 的位置进行剪断，而且不要在送料孔残留一半以上的位置进行剪断。 如果剪断料带以后，残留的料带孔在一半以上会造成动作不良。 剪断位置 料带孔被剪断。 NG OK 剪断位置 送料孔残留一半以上。 NG 剪断位置 Fig.B4 1504-001 2. 料带的装载和卸载 OM-1834 2-2
2. 料带的装载和卸载

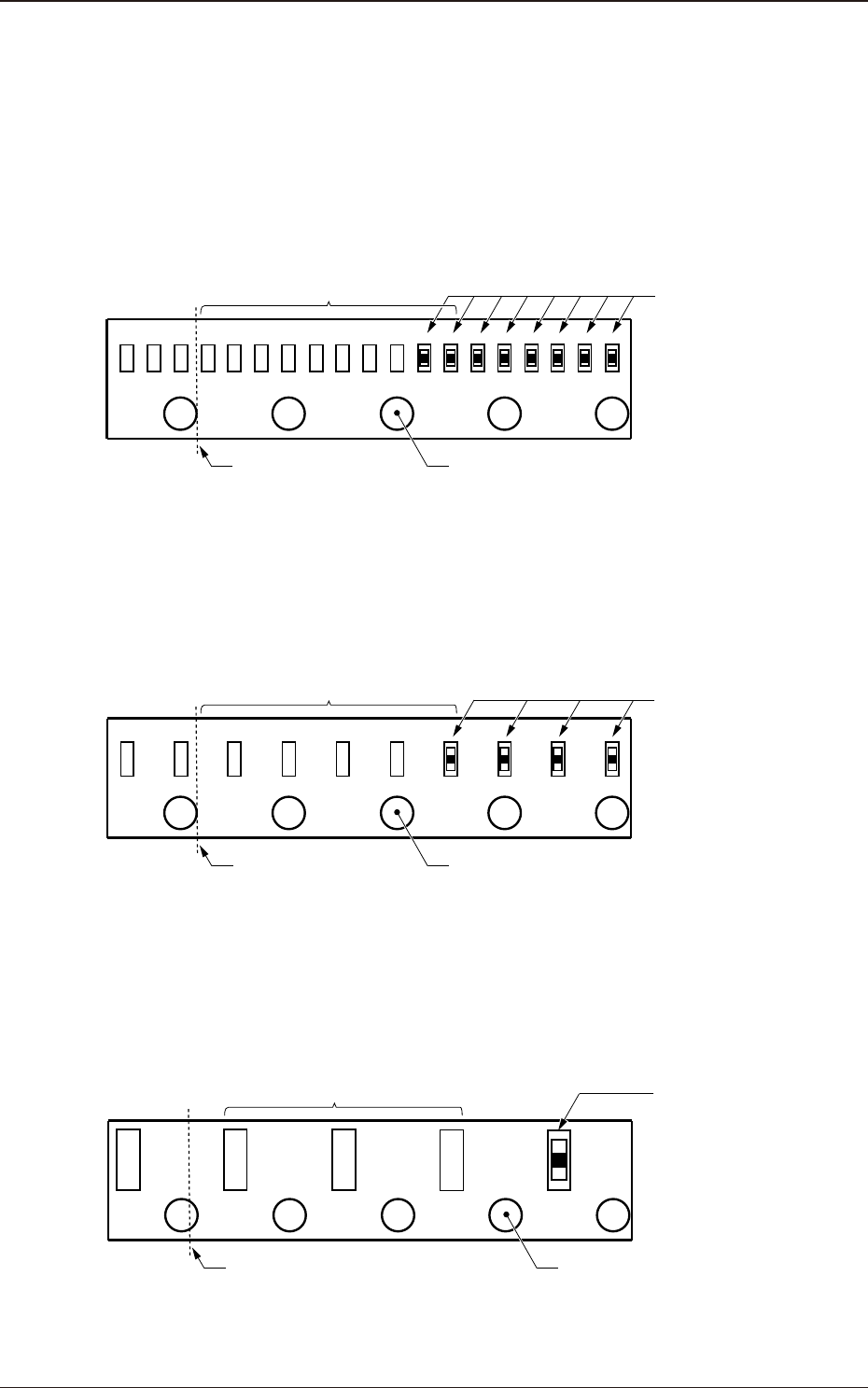

关于料带的剪断位置
料带的前端按照下图的位置进行剪断。
•
料带宽度 :8mm、送料间距 :1mm 的情况下
请剪断有元件的料带孔所对应的下一个送料孔开始的第 3 个送料孔的边
缘位置。
有元件的料带孔
123
剪断位置
( 送料孔的边缘 )
有元件的料带孔的下一个送料孔的位置
空的料带孔数 :8 ～ 10
Fig.B1
•
料带宽度 :8mm、送料间距 :2mm 的情况下
请剪断有元件的料带孔所对应的下一个送料孔开始的第 3 个送料孔的边
缘位置。
有元件的料带孔
123
剪断位置
( 送料孔的边缘 )
有元件的料带孔的下一个送料孔的位置
空的料带孔数 :4 ～ 5
Fig.B2
•
料带宽度 :8mm、送料间距 :4mm 的情况下
请剪断有元件的料带孔所对应的下一个送料孔开始的第 4 个送料孔的 1/4
位置。
1234
有元件的料带孔
剪断位置
( 送料孔的 1/4)
有元件的料带孔的下一个
送料孔的位置
空的料带孔数 :3
Fig.B3
1504-001
2. 料带的装载和卸载
OM-1834
2-1

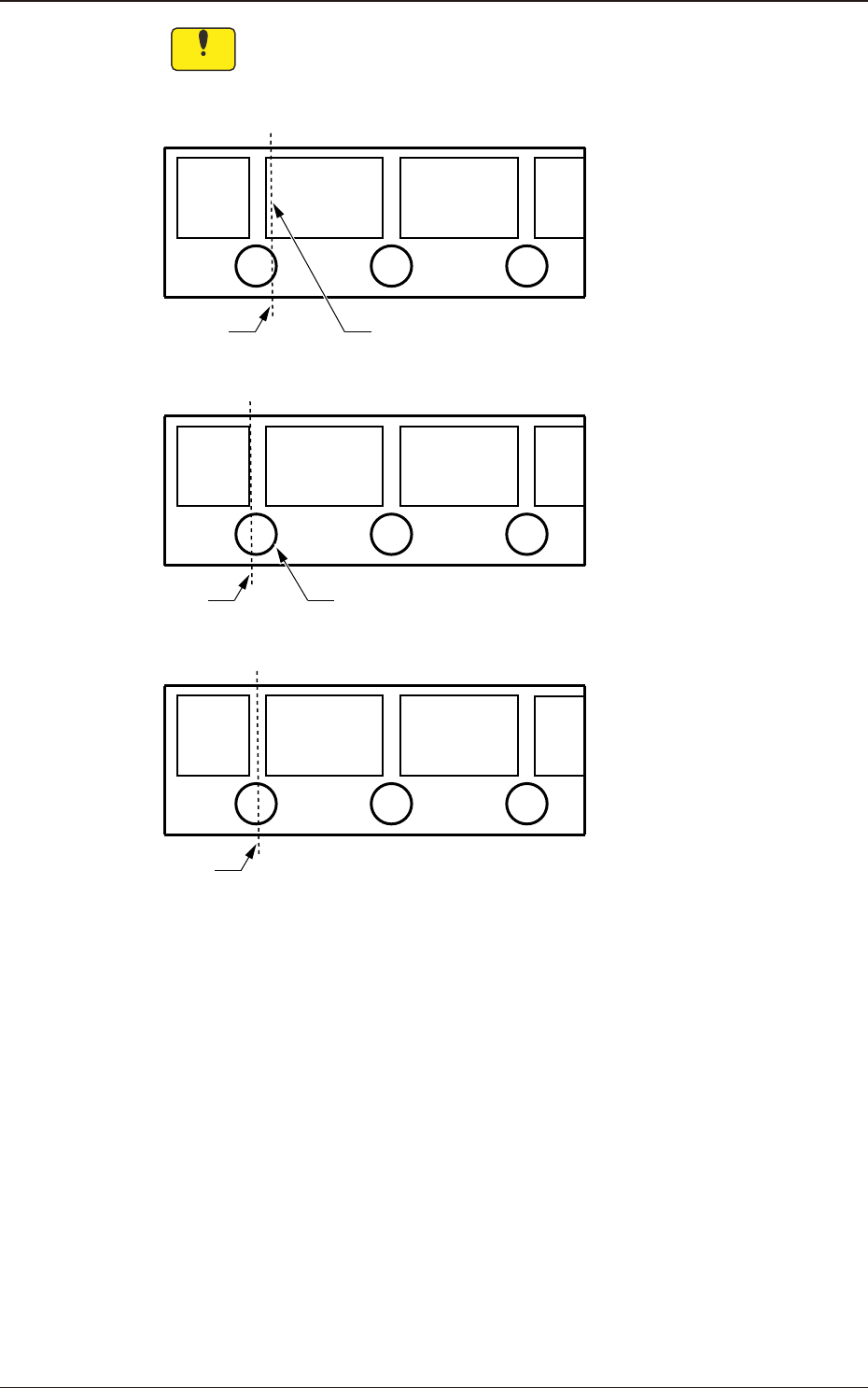

Notice
若在指定位置进行剪断会造成料带孔被从中剪断的时候，请在避开料带孔
的位置进行剪断，而且不要在送料孔残留一半以上的位置进行剪断。
如果剪断料带以后，残留的料带孔在一半以上会造成动作不良。
剪断位置 料带孔被剪断。
NG
OK
剪断位置 送料孔残留一半以上。
NG
剪断位置
Fig.B4
1504-001
2. 料带的装载和卸载
OM-1834
2-2
2.1 料带的装载步骤
Procedure
(1) 把需要装载料带处的装载压料器滑动到前侧，做好插入料带的准备。
装载压料器
滑动到前侧
Fig.B5
(2) 插入料带。
Fig.B6
(3) 把料带的前端插入刚好撞倒齿轮 (3) 轮齿位置。
料带的前端
插入此位置
齿轮 (3)
Fig.B7
1504-001
2.1 料带的装载步骤
OM-1834
2-3
