2.1 料带的装载步骤
Procedure

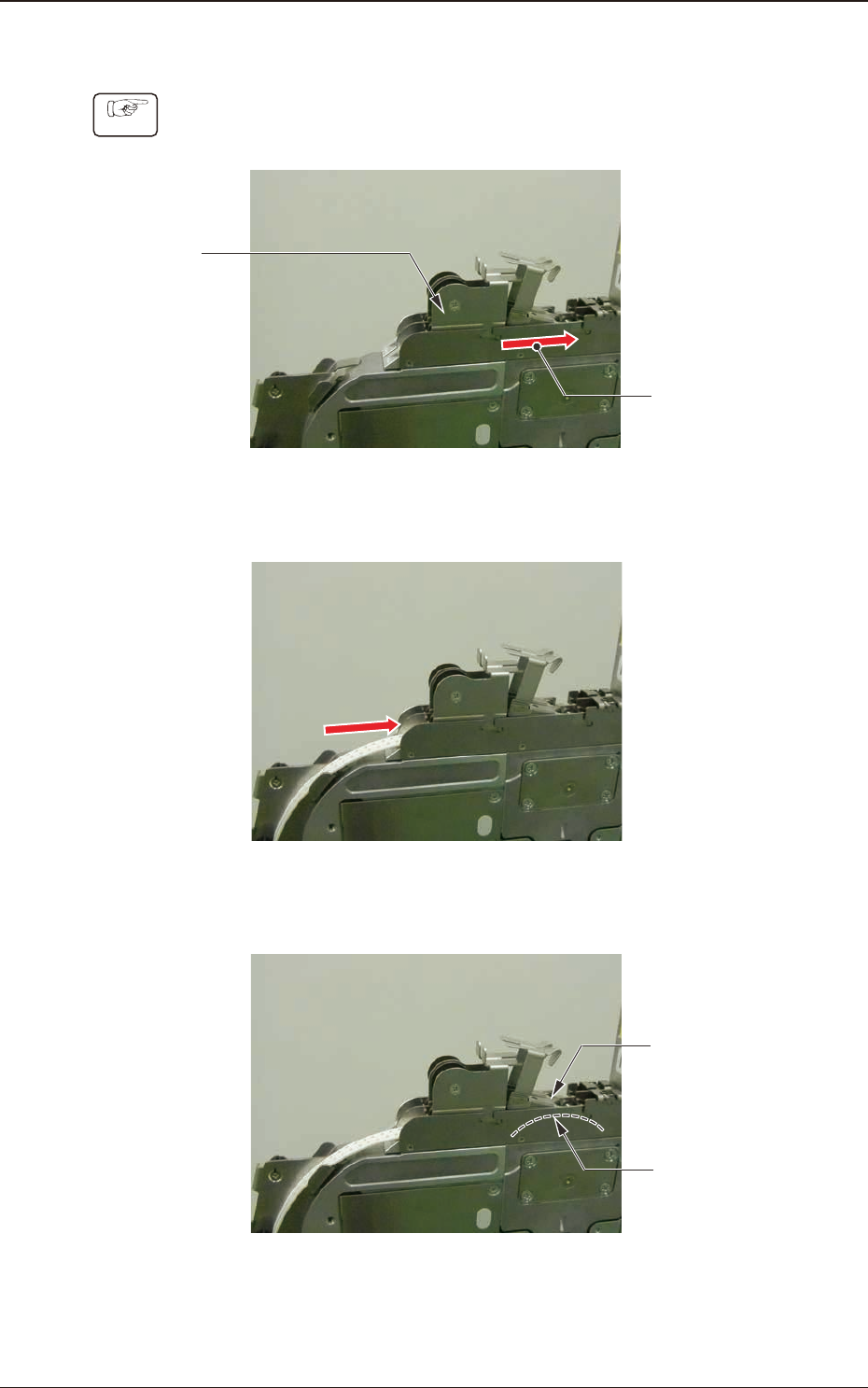

(1) 把需要装载料带处的装载压料器滑动到前侧，做好插入料带的准备。
装载压料器
滑动到前侧
Fig.B5
(2) 插入料带。
Fig.B6
(3) 把料带的前端插入刚好撞倒齿轮 (3) 轮齿位置。
料带的前端
插入此位置
齿轮 (3)
Fig.B7
1504-001
2.1 料带的装载步骤
OM-1834
2-3

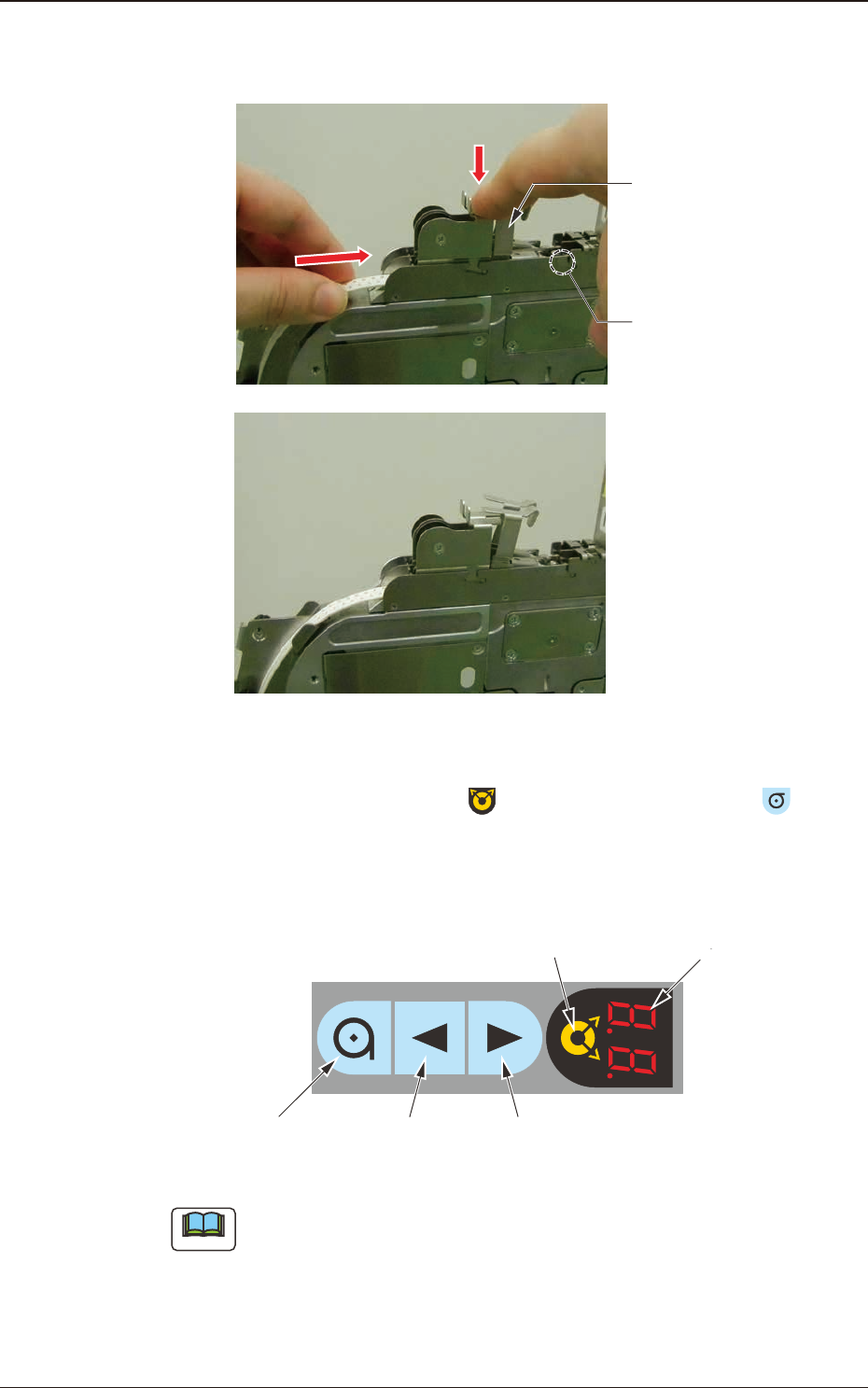

(4) 按下把手使滑轮升起，把料带前送大约 10mm 左右，让送料孔与齿轮 (3)
的轮齿相扣。
料带装载完成
滑轮
把手
Fig.B8
(5) 进行装载操作。用操作台的
按钮选择通道后，持续按住 按钮
1 秒钟。
( 在被检测到 1 秒钟的长按操作的时点上开始装载动作，料带自动被搬
入吸取位置。)
数字显示部
通道选择按钮
传送按钮
返回按钮
装载按钮
Fig.B9
Note
启动条件 : 料带检出传感器 (2) 须为 ON: 无料带状态
1504-001
2.1 料带的装载步骤
OM-1834
2-4
2.2 料带卸载步骤
Procedure
(1) 把需要卸载料带位置的装载压料器向操作者方向滑动，使料带插入口
打开。
装载压料器
向操作者方向滑动
Fig.B10

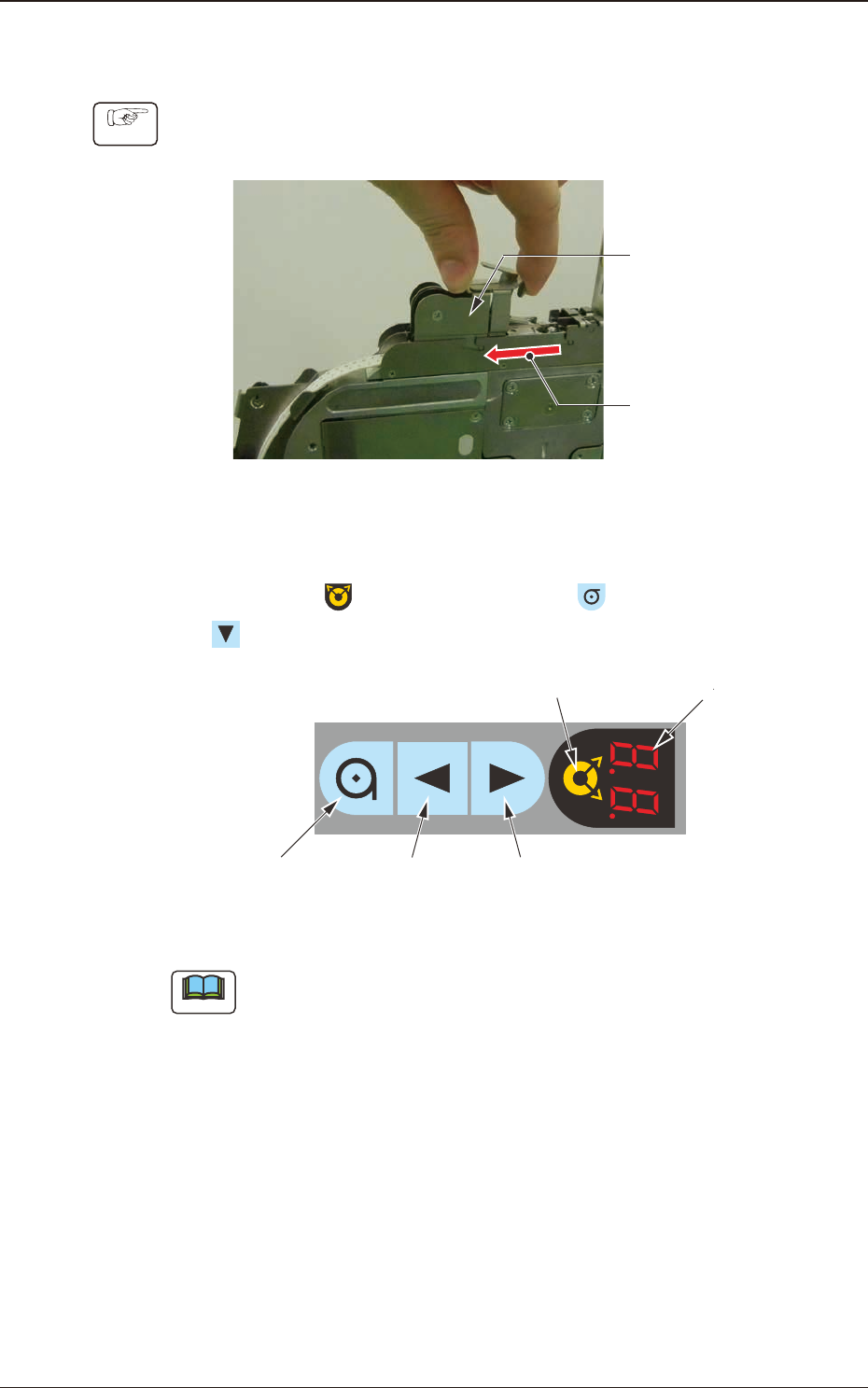

(2) 进行卸载动作。
用操作台的
按钮选择通道后，按下 按钮，在 1 秒钟内再按
按钮。( 料带向后方倒转。)
数字显示部
通道选择按钮
传送按钮
返回按钮
装载按钮
Fig.B11
Note
启动条件 : 料带检出传感器 (1) 须为 ON: 有料带或料带检出传感器 (2) 须
为 OFF: 有料带状态
1504-001
2.2 料带卸载步骤
OM-1834
