2.3 补料的步骤
(6) 按下把手使滑轮升起，把料带前送大约 10mm 左右，让送料孔与齿轮 (3)
的轮齿相扣。
滑轮
Fig.B20
(7) 补料动作完成。
正在使用的料带
后续补充的料带
Fig.B21
OM-1834
2-9
1504-001

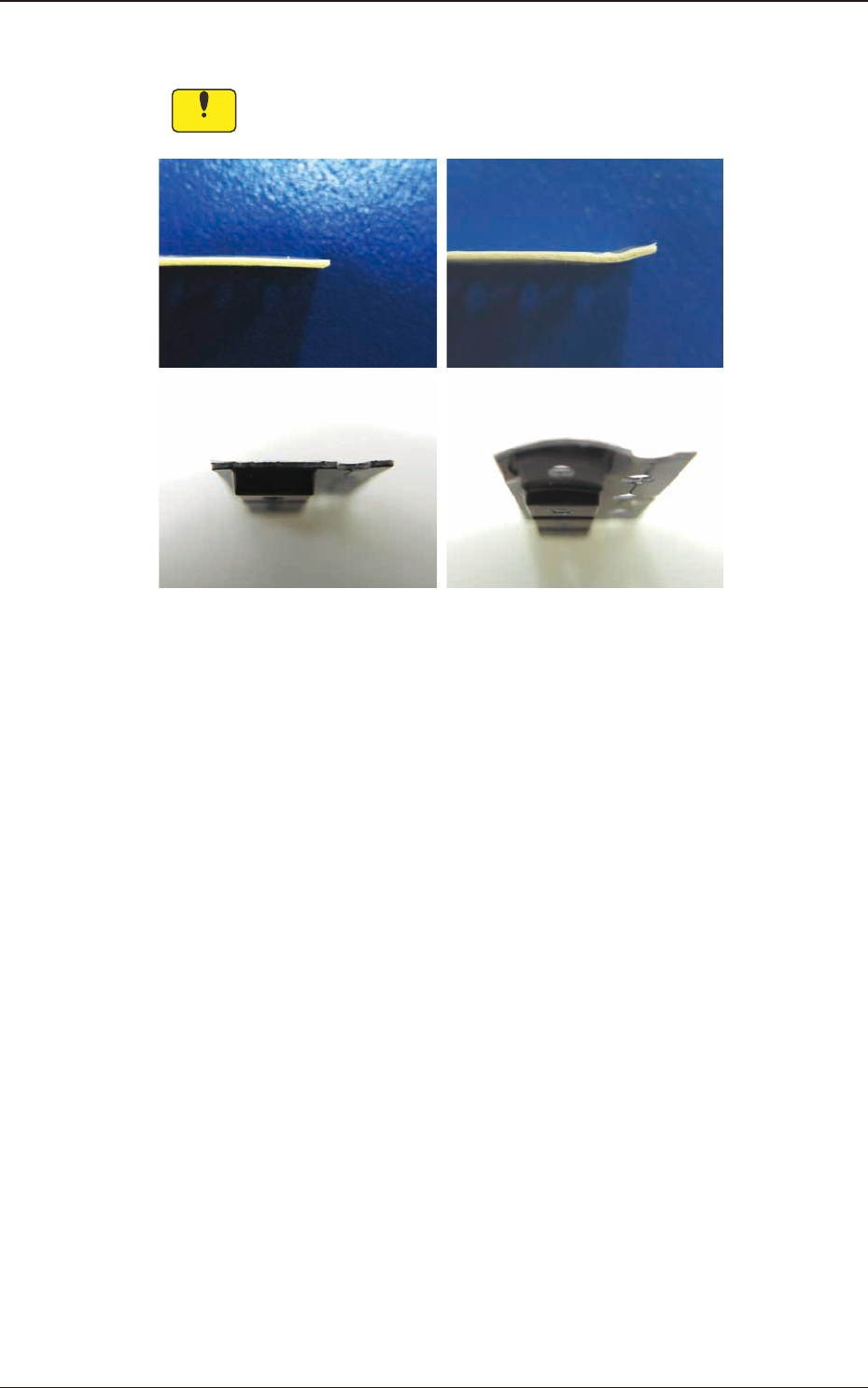

2.4 料带前端处理步骤
Notice
根据料带前端的形状，可能无法正确装载。
为了正确装载料带，请务必事先进行料带前端处理。
料带前端处理之前 料带前端处理之后
Fig.B22
2.4 料带前端处理步骤
OM-1834
2-10

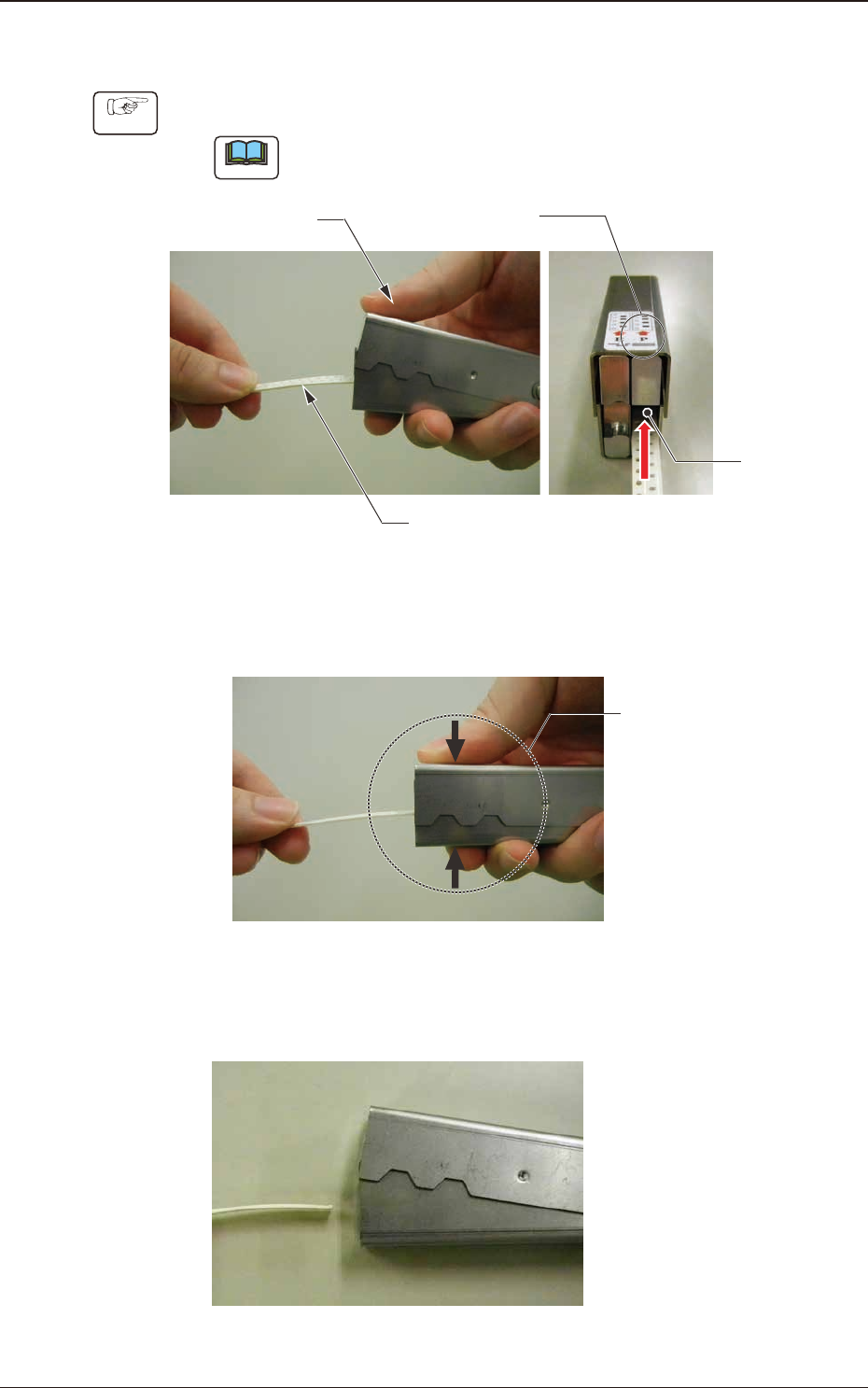

2.4.1 纸带前端处理步骤
Procedure
(1) 处理纸带时使用治具的右侧 (P)，料带插入到底。
治具使用时，标签侧朝上。
标签
插入到底
使用右侧 (P) 处理
料带
Fig.B23
(2) 挟紧治具，处理前端。
挟紧治具
Fig.B24
(3) 前端处理完毕。
Fig.B25
