1504-001 3. 带式送料器的安装及拆卸方法 3. 带式送料器的安装及拆卸方法 Notice 将带式送料器安装到批量更换推车前，请注意以下事项。 • 请锁定批量更换推车的小脚轮制动器 (2 处 )。 • 带式送料器固定不完全即送料器悬浮将会导致吸嘴或装置 ( 雅马哈贴片 机 ) 自身的损坏，也是元件吸取异常的一个原因。 正确安装带式送料器。 • 上料或换料时有压料器的摆动动作，请确认压料器没有浮起。 • 请确认料带没有露出。 注意…
2.4.2 塑料带前端处理步骤
Procedure

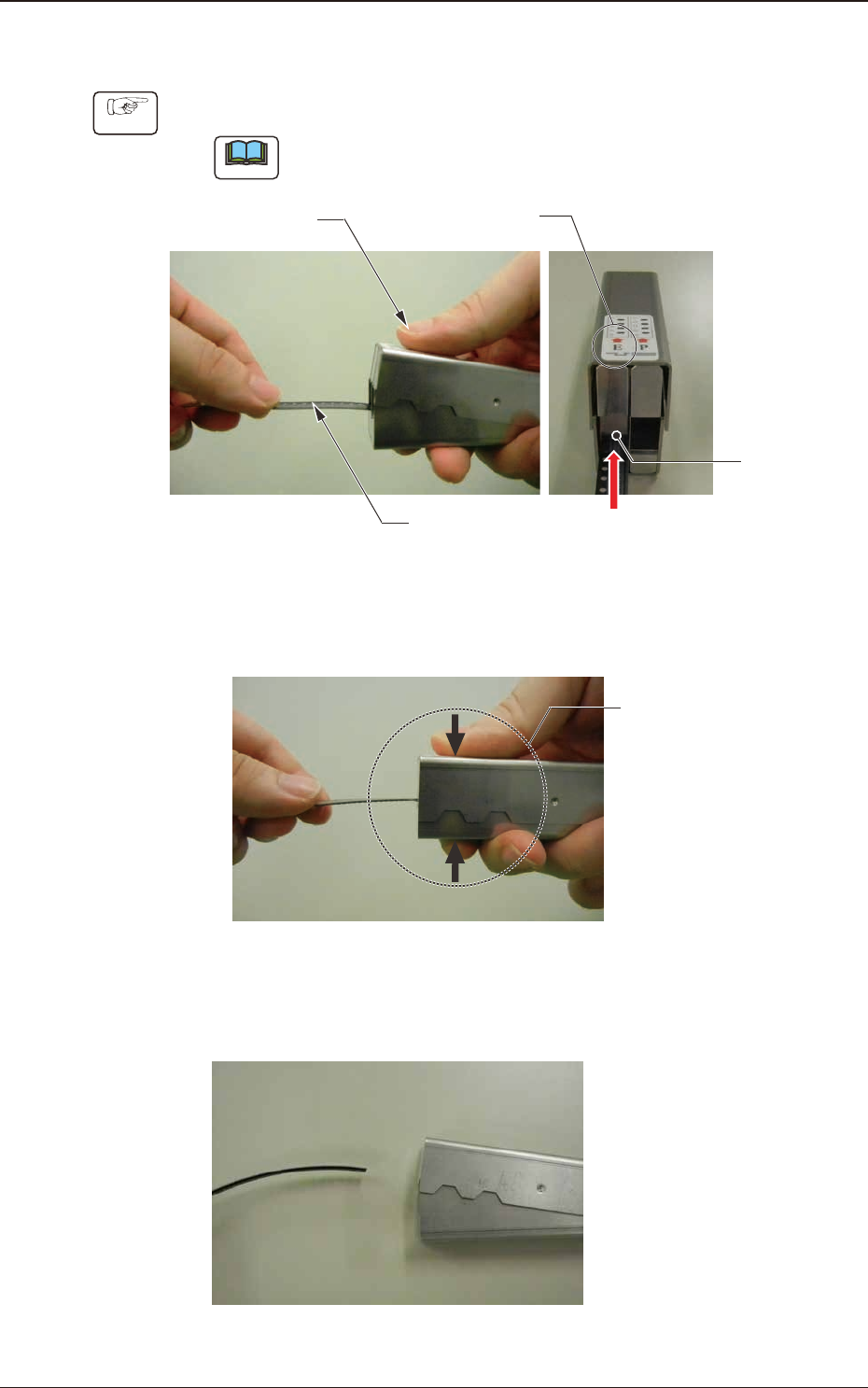

(1) 处理塑料带时使用治具的左侧 (E)，料带插入到底。
Note
治具使用时，标签侧朝上。
标签
插入到底
使用左侧 (E) 处理
料带
Fig.B26
(2) 挟紧治具，处理前端。
挟紧治具
Fig.B27
(3) 前端处理完毕。
Fig.B28
1504-001
2.4 料带前端处理步骤
OM-1834
2-12
1504-001
3. 带式送料器的安装及拆卸方法
3. 带式送料器的安装及拆卸方法
Notice
将带式送料器安装到批量更换推车前，请注意以下事项。
•
请锁定批量更换推车的小脚轮制动器 (2 处 )。
•
带式送料器固定不完全即送料器悬浮将会导致吸嘴或装置 ( 雅马哈贴片
机 ) 自身的损坏，也是元件吸取异常的一个原因。
正确安装带式送料器。
•
上料或换料时有压料器的摆动动作，请确认压料器没有浮起。
•
请确认料带没有露出。
注意
•
移动批量更换推车时，请握住手柄进行操作。
•
移动批量更换推车时，请注意避免撞脚。
特别是因地面的突起或有凹凸或铺盖物的高差或松弛等所
牵连时，有时推车的移动电阻会骤变。
OM-1834
3-1
3.1 带式送料器的安装步骤
注意
装卸时请避免带式送料器掉落。
根据送料器的机种，也有重量沉的送料器。
用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的
重量，会有掉落的危险。
弄掉带式送料器时，有可能砸伤脚或损坏送料器。
请用双手一台一台使用，注意不要使其掉落。
Procedure

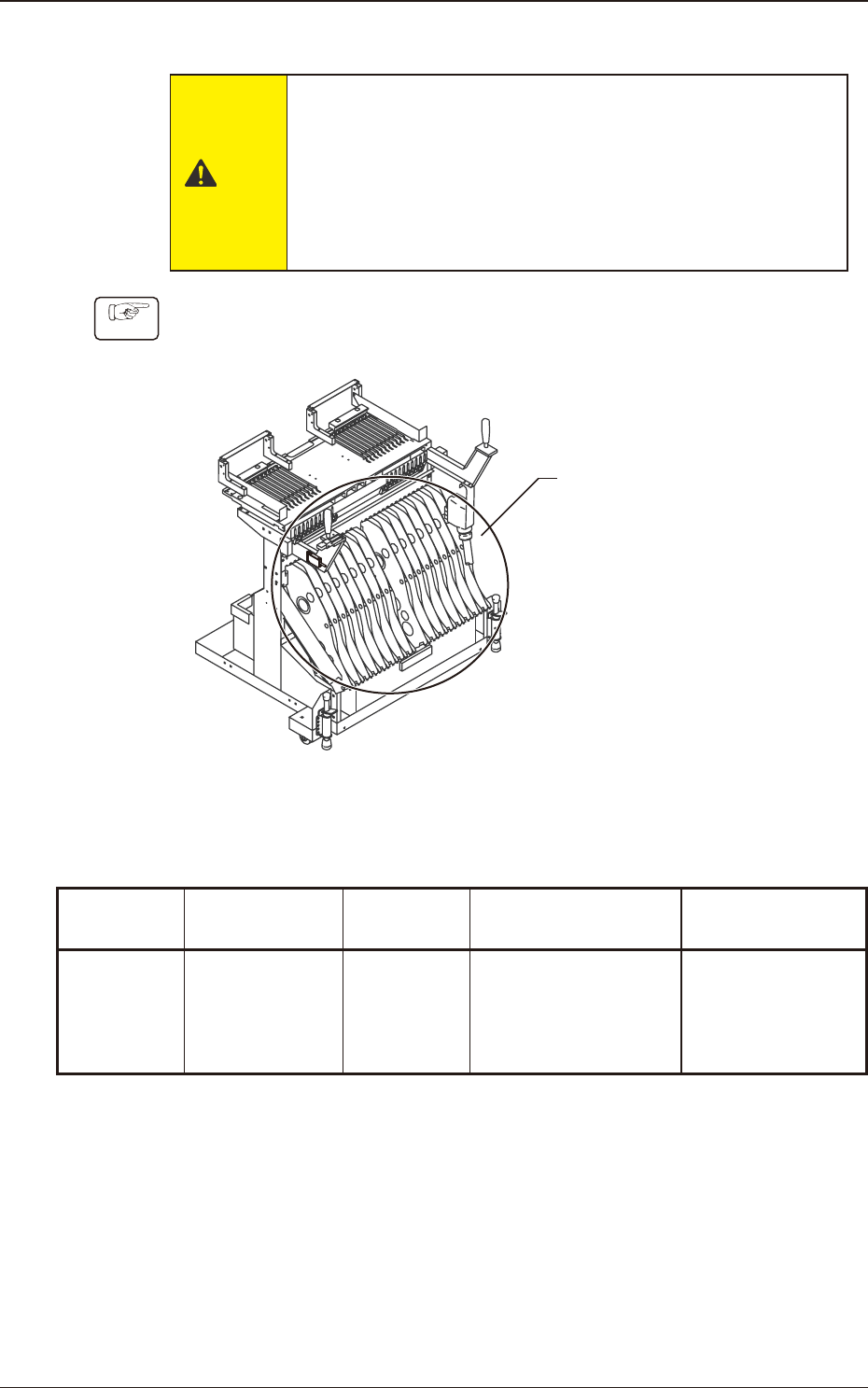

(1) 将带盘安装到批量更换推车的带盘座的带盘槽里。
带盘座
Fig.C1
送料器尺寸及条件
Table C1
型 号
送料器安装台
装载数(个)
送料器宽
(mm)
最大带盘宽
(mm)
使用间距
SL-48085
SL-48086
SL-48087
SL-48088
20 20.2 14.4 1
1504-001
3.1 带式送料器的安装步骤
OM-1834
3-2
