1504-001 3.1 带式送料器的安装步骤 (2) 将带式送料器安装到批量更换推车前，请先确认推车上部的送料器安 装台上是否附着垃圾或灰尘等异物。 (3) 在指定的 Fdr No. 位置上安装带式送料器。 Notice • 若碰撞带式送料器顶端钩部，就会导致变形、吸取不良。 请注意不要碰撞钩部。 • 请在正确的 Fdr No. 上安装带式送料器。 若安装不当，则元件有可能被安装头部啮入。 (4) 握住夹子，将带式送料器顶端推入，使其…
1504-001
3.1 带式送料器的安装步骤
Note
(a) 带盘座的隔板间距为 21mm，隔板厚度为 0.8mm。
(b) 使用 2 间距以上时，请取下隔板。
Notice
拔插隔板时，请注意切伤手指。

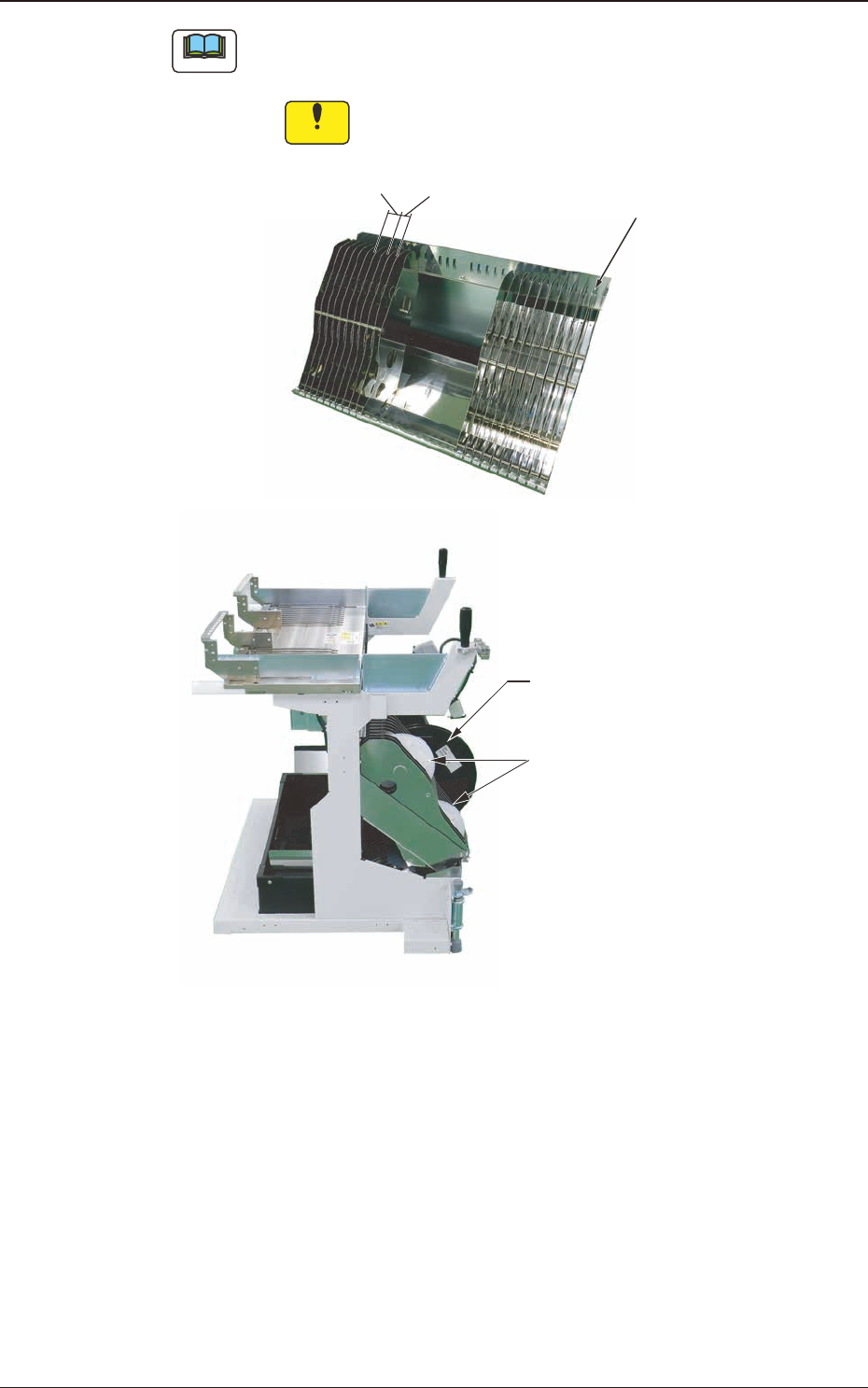

リール保持部
隔板
2间距
1间距
大带盘的安装位置
小带盘的安装位置
带盘座
Fig.C2
OM-1834
3-3
1504-001
3.1 带式送料器的安装步骤
(2) 将带式送料器安装到批量更换推车前，请先确认推车上部的送料器安
装台上是否附着垃圾或灰尘等异物。
(3) 在指定的 Fdr No. 位置上安装带式送料器。
Notice
•
若碰撞带式送料器顶端钩部，就会导致变形、吸取不良。
请注意不要碰撞钩部。
•
请在正确的 Fdr No. 上安装带式送料器。
若安装不当，则元件有可能被安装头部啮入。

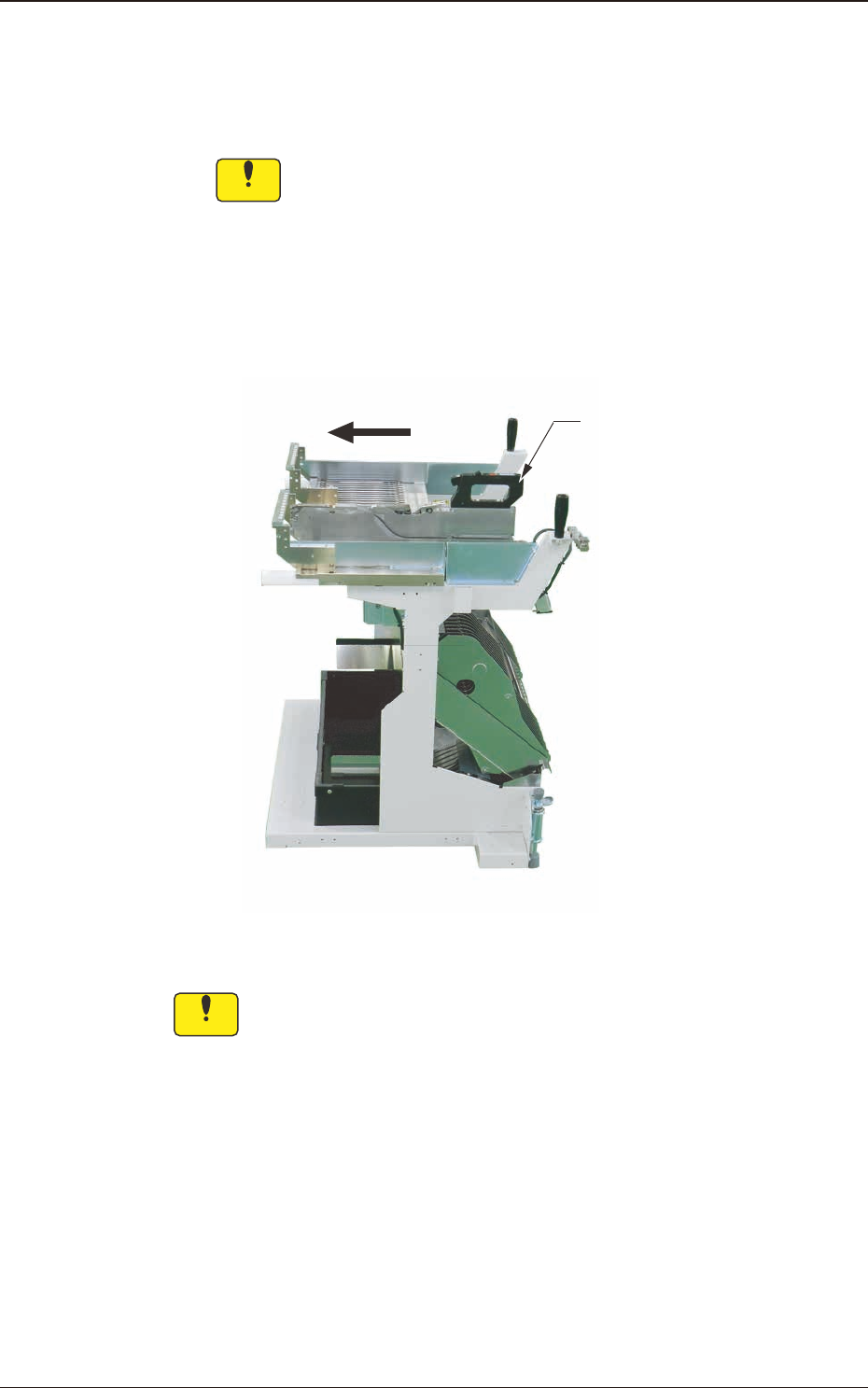

(4) 握住夹子，将带式送料器顶端推入，使其对准送料器安装台的轨道。
此时，请将夹子后侧按向前侧，确认是否安装好。
夹子
Fig.C3
Notice
请将带式送料器准确安装在送料器安装台轨道。
OM-1834
3-4
1504-001
3.1 带式送料器的安装步骤
(5) 按住夹子，缓缓推进，直至发出喀哒一声为止。
此时，请确认带式送料器的连接器是否被连接好。
连接器
Fig.C4
Notice
•
若在固定不完全即送料器悬浮的情况下使用带式送料器，将会导
致吸嘴或装置 ( 雅马哈贴片机 ) 自身被损坏，也是元件吸取异常
的一个原因。
请确认是否安装好带式送料器到送料器安装台上。
•
请将不使用的带式送料器从批量更换推车上拆卸下来。
另外，若在长时间未使用状态下运转，就会导致料带的松弛、吸
取异常。
