1504-001
3.1 带式送料器的安装步骤

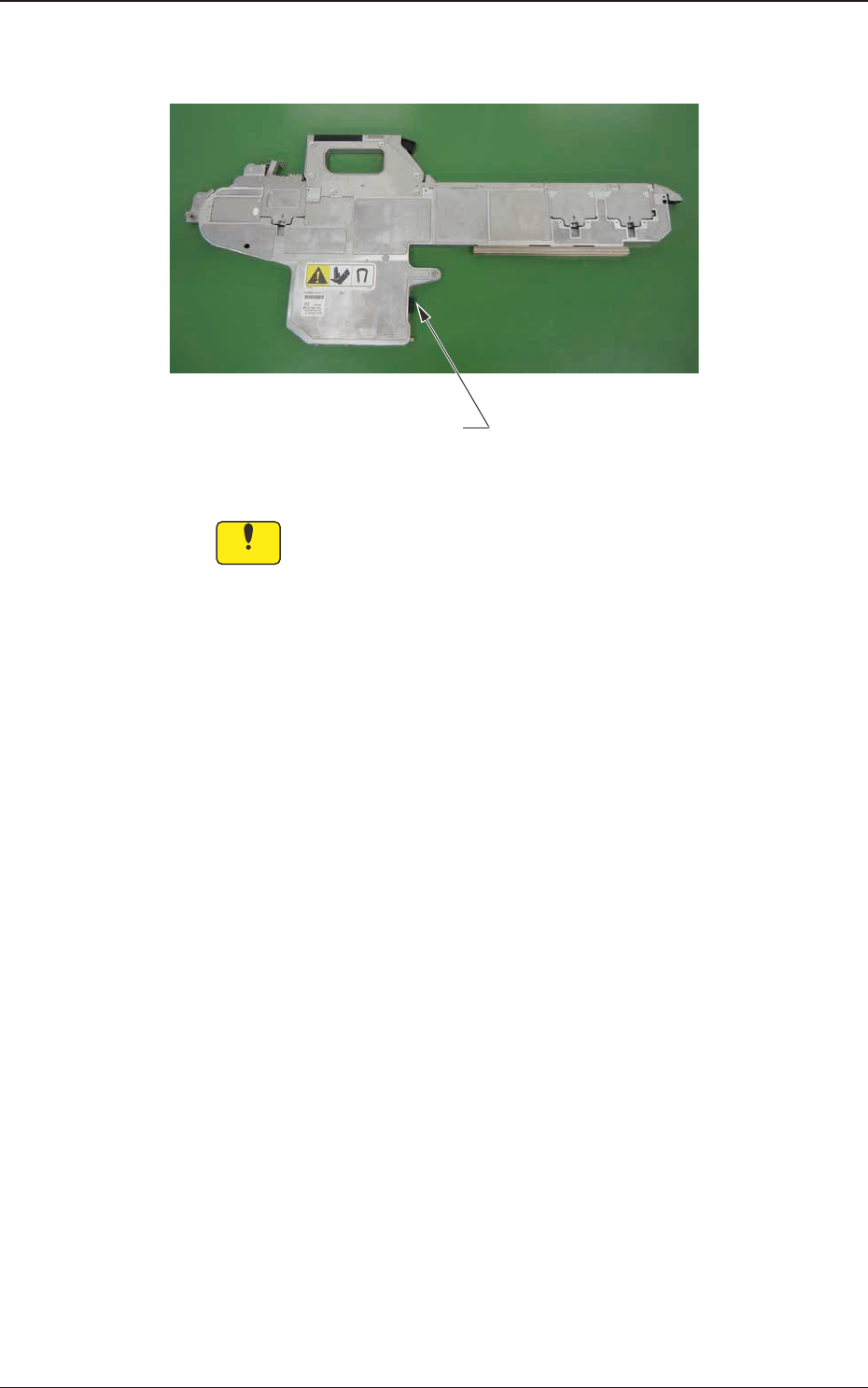

(5) 按住夹子，缓缓推进，直至发出喀哒一声为止。
此时，请确认带式送料器的连接器是否被连接好。
连接器
Fig.C4
Notice
•
若在固定不完全即送料器悬浮的情况下使用带式送料器，将会导
致吸嘴或装置 ( 雅马哈贴片机 ) 自身被损坏，也是元件吸取异常
的一个原因。
请确认是否安装好带式送料器到送料器安装台上。
•
请将不使用的带式送料器从批量更换推车上拆卸下来。
另外，若在长时间未使用状态下运转，就会导致料带的松弛、吸
取异常。
OM-1834
3-5
1504-001

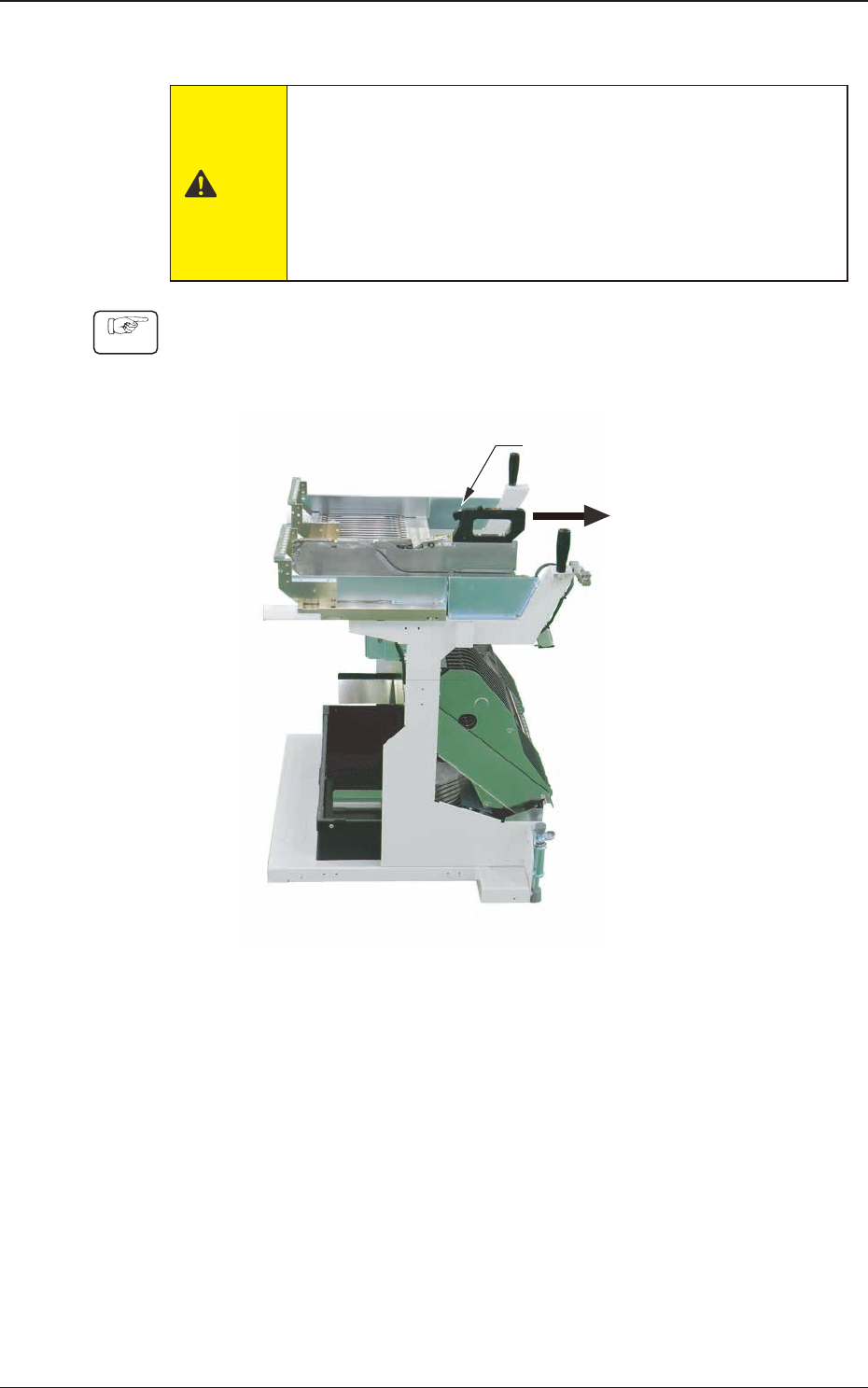

3.2 带式送料器的拆卸步骤
3.2 带式送料器的拆卸步骤
注意
装卸时请避免带式送料器掉落。
根据送料器的机种，也有重量沉的送料器。
用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的
重量，会有掉落的危险。
弄掉带式送料器时，有可能砸伤脚或损坏送料器。
请用双手一台一台使用，注意不要使其掉落。
Procedure
(1) 按下紧固解除杆。
(2) 将带式送料器缓缓拉向前侧。
紧固解除杆
Fig.C5
OM-1834
3-6
1504-001

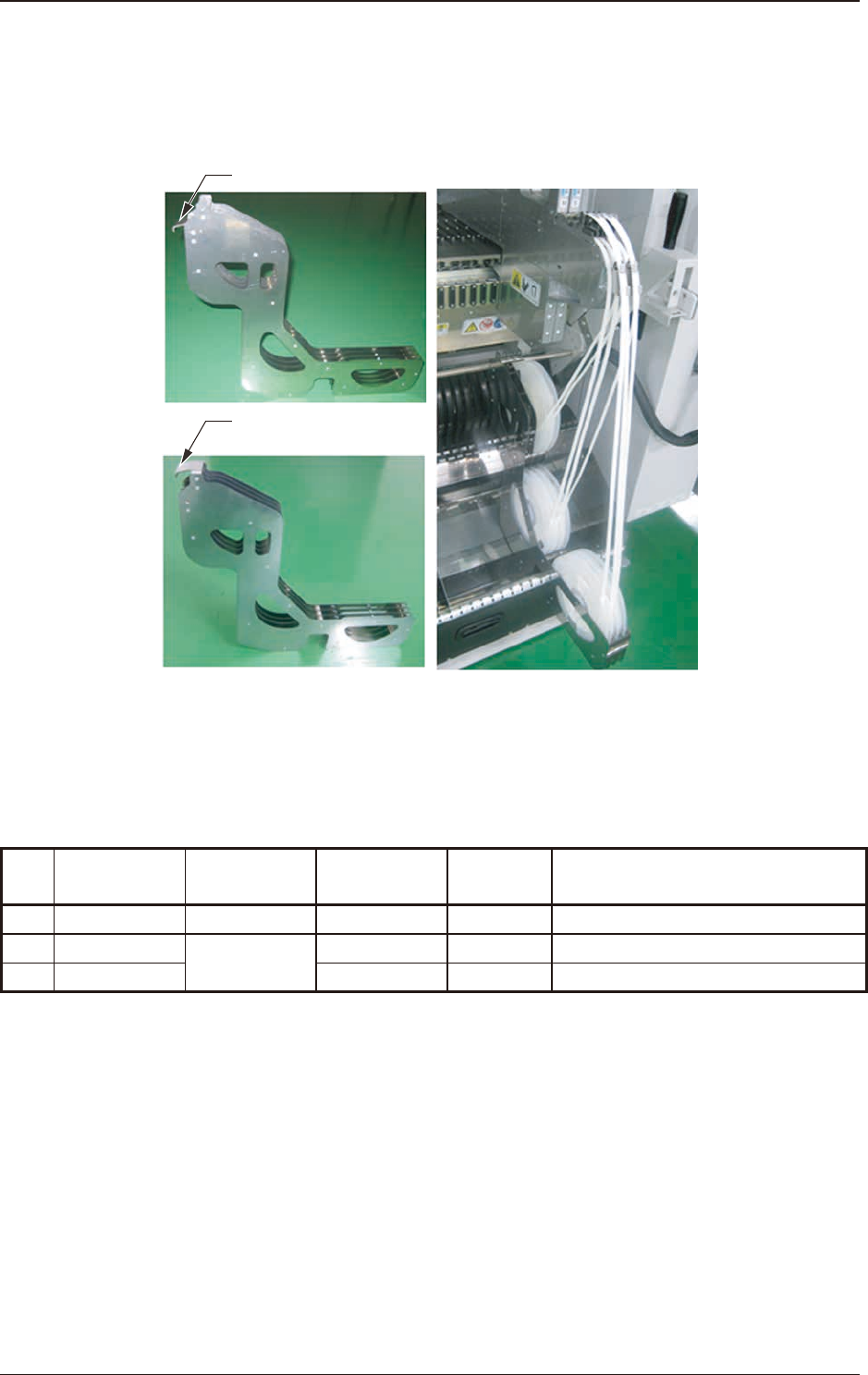

3.3 多带盘储料器 ( 选购件 )
3.3 多带盘储料器 ( 选购件 )
可以将先前料带和后续补给料带同时安装到各通道的储料器。
( 送料器 2 槽分的宽度，总共可以安装 8 个小带盘 )
料卷支架的外观 设置例
SIGMA-G5 用
SL-MR200
SIGMA-F8/G5S 用
SL-MR800
钩
钩
Fig.C6
型号和可搭载数
Table C2
No. 适用装置 型式 最大搭载数
小带盘
设置数
备注
1 SIGMA-G5 SL-MR200 13 104 104 = 4 通道 *2 带盘 *13 储料器
2 SIGMA-F8
SL-MR800
10 80 80 = 4 通道 *2 带盘 *10 储料器
3 SIGMA-G5S 13 104 104 = 4 通道 *2 带盘 *13 储料器
OM-1834
3-7
