1504-001 3.3 多带盘储料器 ( 选购件 ) • SIGMA-G5 (1) 将多带盘储料器的钩挂到推车的杆上。 推车的杆 多带盘储料器 Fig.C7 • SIGMA-F8/G5S (1) 将多带盘储料器的钩挂到推车的间隙中。 推车的间隙 多带盘储料器 Fig.C8 Procedure OM-1834 3-8
1504-001
3.3 多带盘储料器 ( 选购件 )
3.3 多带盘储料器 ( 选购件 )
可以将先前料带和后续补给料带同时安装到各通道的储料器。
( 送料器 2 槽分的宽度，总共可以安装 8 个小带盘 )
料卷支架的外观 设置例
SIGMA-G5 用
SL-MR200
SIGMA-F8/G5S 用
SL-MR800
钩
钩
Fig.C6
型号和可搭载数
Table C2
No. 适用装置 型式 最大搭载数
小带盘
设置数
备注
1 SIGMA-G5 SL-MR200 13 104 104 = 4 通道 *2 带盘 *13 储料器
2 SIGMA-F8
SL-MR800
10 80 80 = 4 通道 *2 带盘 *10 储料器
3 SIGMA-G5S 13 104 104 = 4 通道 *2 带盘 *13 储料器
OM-1834
3-7
1504-001
3.3 多带盘储料器 ( 选购件 )
•

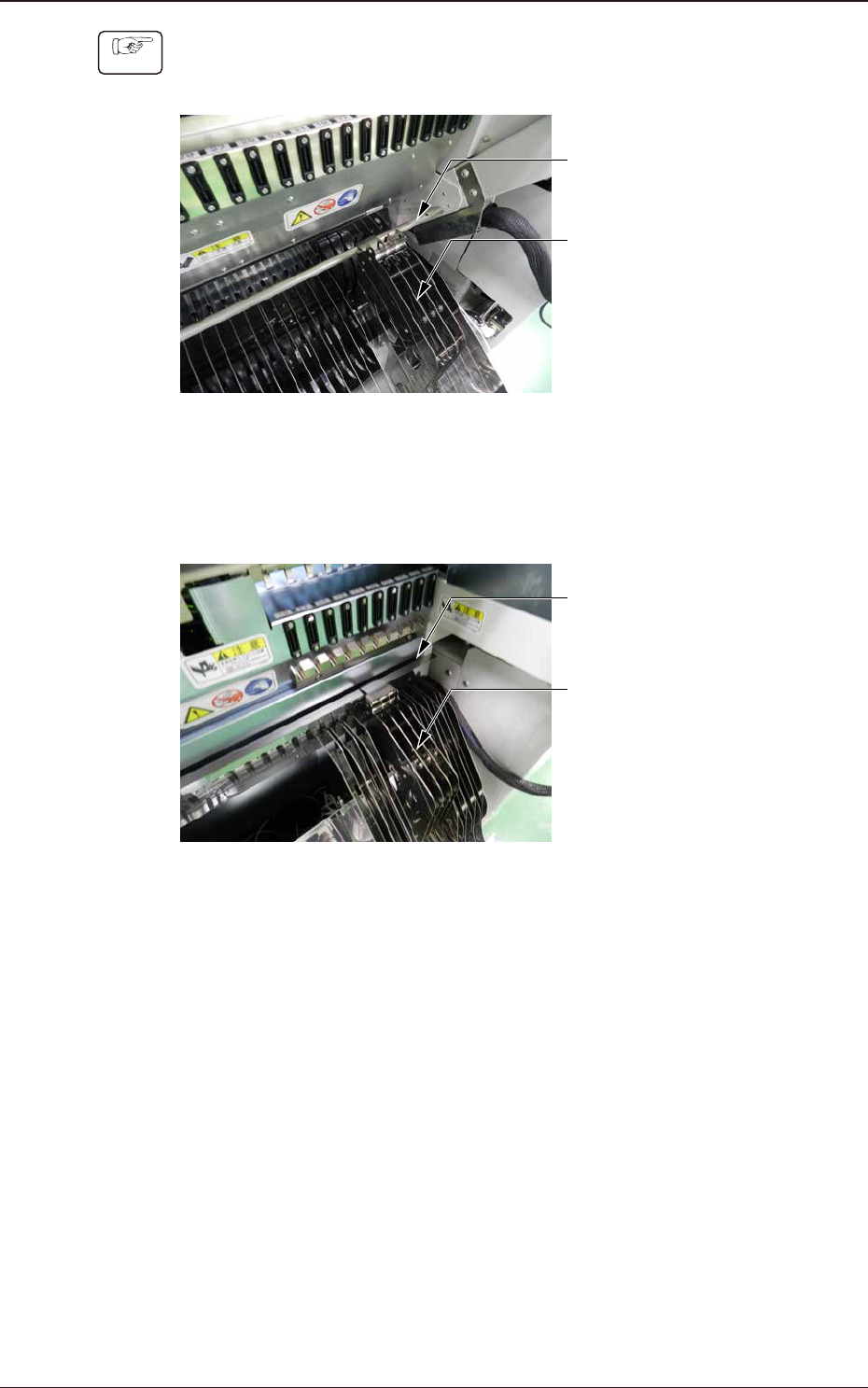

SIGMA-G5
(1) 将多带盘储料器的钩挂到推车的杆上。
推车的杆
多带盘储料器
Fig.C7
•
SIGMA-F8/G5S
(1) 将多带盘储料器的钩挂到推车的间隙中。
推车的间隙
多带盘储料器
Fig.C8
Procedure
OM-1834
3-8
4. 操作台
在操作台可以进行以下显示以及操作。
•
设定间距的显示
•
传感器等的 I/O 状态显示
•
选择通道的显示
•
适用通道选择操作
•
料带的传送操作
•
传送间距的设定
•
异常编码的显示
•
料带的返回操作
•
装载操作
•
强行传送操作
•
卸载操作
4.1
操作台各部的名称和功能

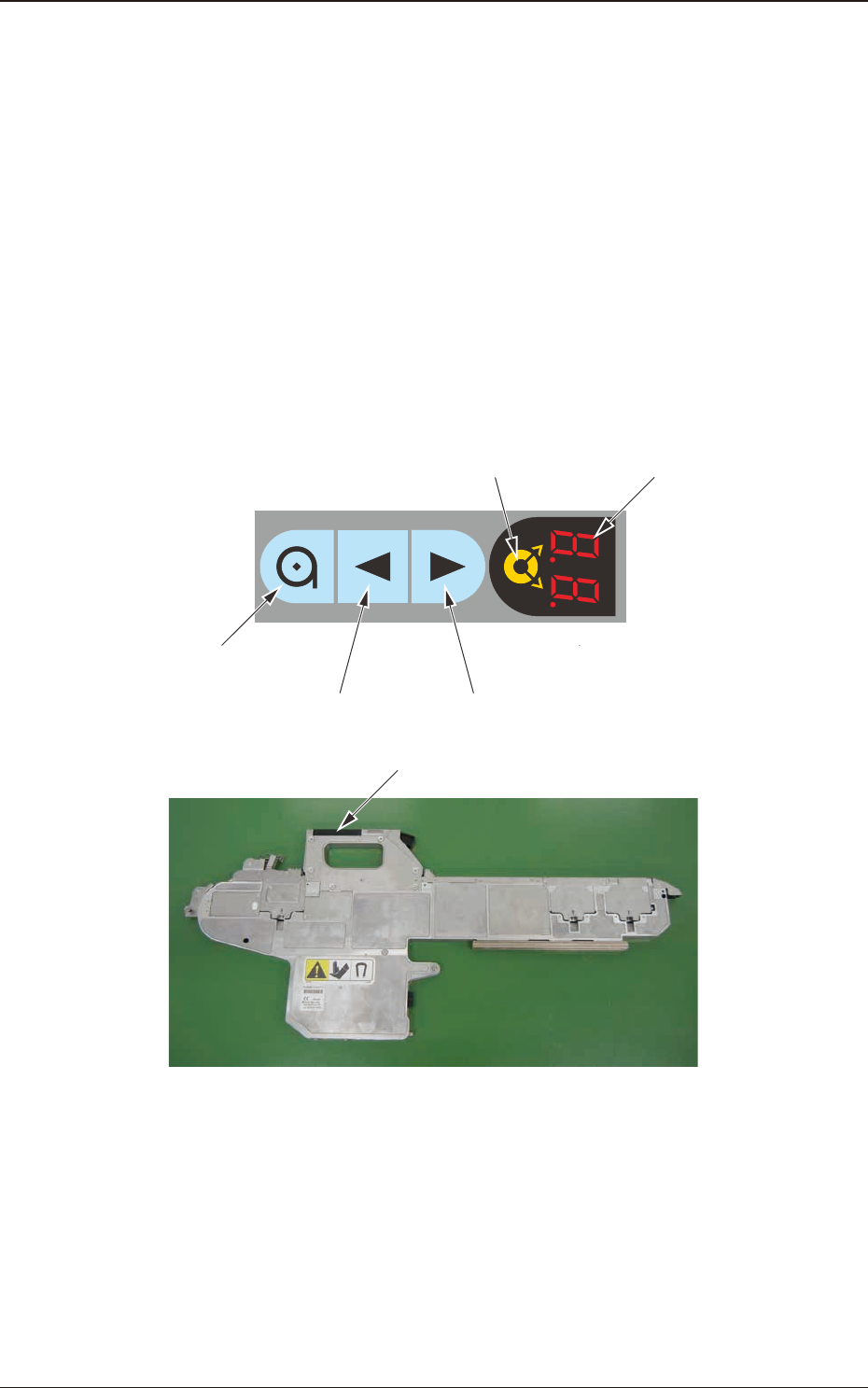

操作台上集中配置有带式送料器的动作按钮和显示部。
通道选择按钮
数字显示部
装载按钮
返回按钮
传送按钮
操作台
Fig.D1
1504-001
4. 操作台
OM-1834
4-1
