1504-001

5.5 维护保养方法

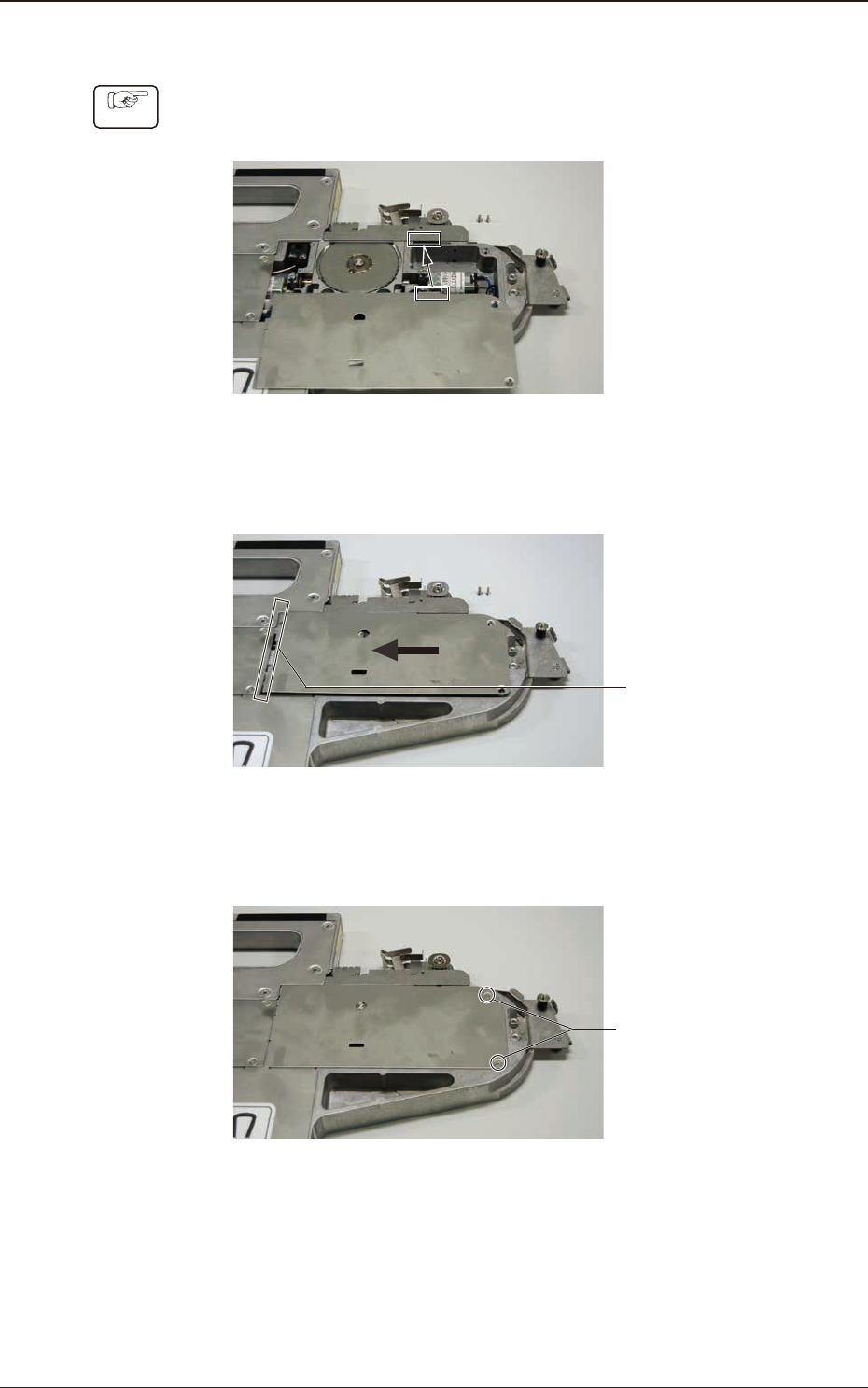

5.5.1.4 左侧面机盖 1 的安装步骤

Procedure

(1) 向机架 2 切口插入机盖 LD 的爪。

Fig.E18

(2) 向箭头方向滑动机盖 LD，向其他机盖下潜入爪。

向下潜入爪

Fig.E19

(3) 安装盘头螺钉，固定机盖 LD。(2 处 )

盘头螺钉

(2 处 )

Fig.E20

OM-1834

5-13

1504-001

5.5 维护保养方法

5.5.2 SL 带式送料器切割台拆卸·安装

Notice

(a) 请由受过正规训练的操作员或服务人员进行切割器刀片的清扫·更换

作业。

(b) 切割台的内侧有锋利的突起物，有可能会受伤。

5.5.2.1 切割台的拆卸步骤

Procedure

(1) 拆卸固定着料带引导槽的盘头螺钉。(2 处 )

料带引导槽

盘头螺钉

(2 处 )

Fig.E21

(2) 拆卸料带引导槽，拆卸固定着切割台的 0 号小盘头螺钉。(2 处 )

0 号小盘头螺钉

(2 处 )

切割台

Fig.E22

(3) 边向上抬起抑制器，边将切割台滑动到箭头左方向拆卸。

切割台

Fig.E23

OM-1834

5-14

1504-001

5.5 维护保养方法

5.5.2.2 切割台的安装步骤

Procedure

(1) 边向上抬起抑制器，边将切割台从其底下通过，滑动到箭头左方向。

切割台

Fig.E24

(2) 进行定位使切割台的突起与抑制器孔位置对齐，用 0 号小盘头螺钉将

切割台固定在抑制器。(2 处 )

0 号小盘头螺钉

(2 处 )

定位

(2 处 )

Fig.E25

(3) 将料带引导槽安装在机架 1 顶端，用盘头螺钉固定。(2 处 )

料带引导槽

盘头螺钉

(2 处 )

Fig.E26

OM-1834

5-15
