1504-001
5.5 维护保养方法
5.5.2 SL 带式送料器 切割台拆卸·安装
Notice
(a) 请由受过正规训练的操作员或服务人员进行切割器刀片的清扫·更换
作业。
(b) 切割台的内侧有锋利的突起物，有可能会受伤。
5.5.2.1 切割台的拆卸步骤
Procedure

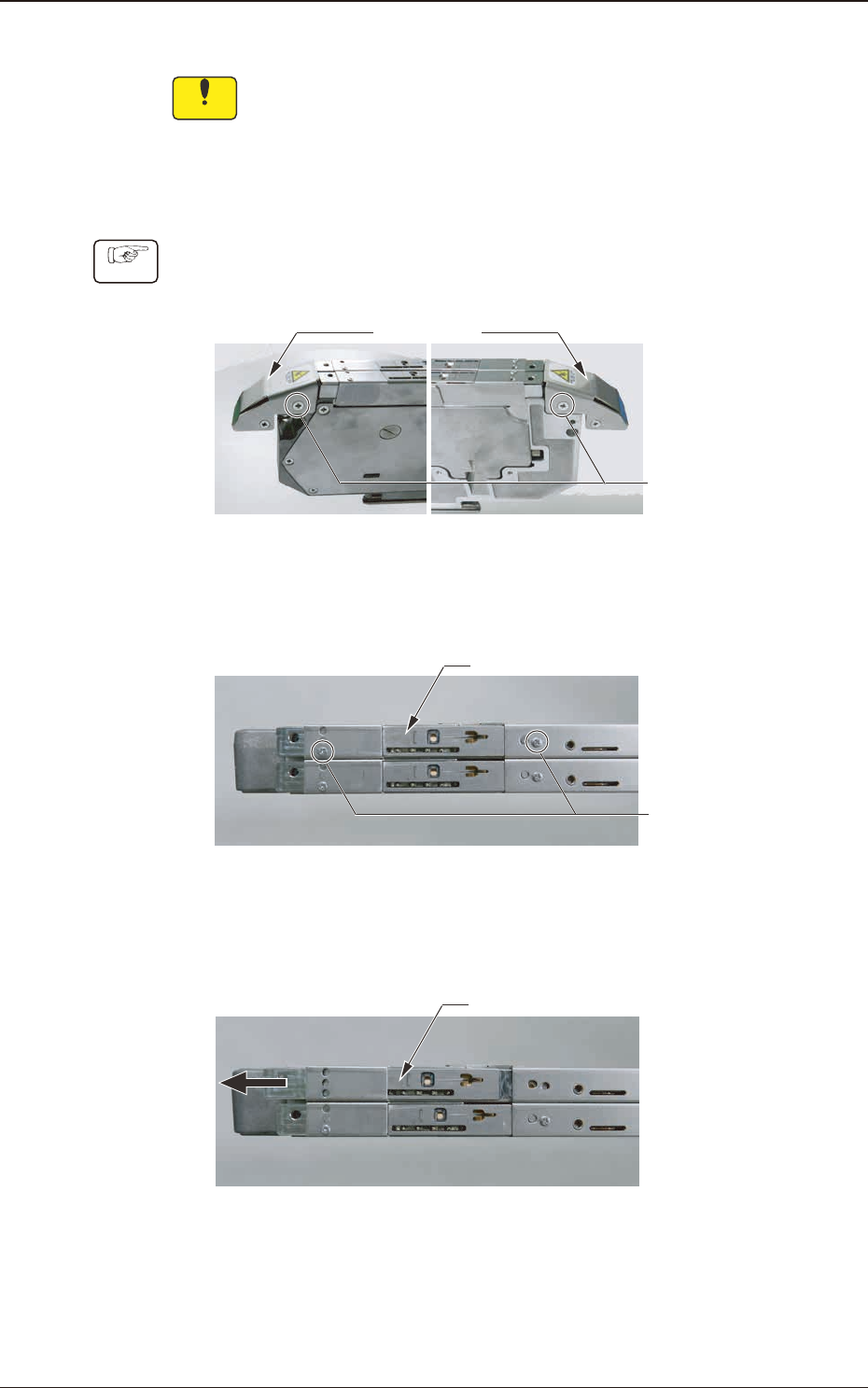

(1) 拆卸固定着料带引导槽的盘头螺钉。(2 处 )
料带引导槽
盘头螺钉
(2 处 )
Fig.E21
(2) 拆卸料带引导槽，拆卸固定着切割台的 0 号小盘头螺钉。(2 处 )
0 号小盘头螺钉
(2 处 )
切割台
Fig.E22
(3) 边向上抬起抑制器，边将切割台滑动到箭头左方向拆卸。
切割台
Fig.E23
OM-1834
5-14
1504-001
5.5 维护保养方法
5.5.2.2 切割台的安装步骤
Procedure

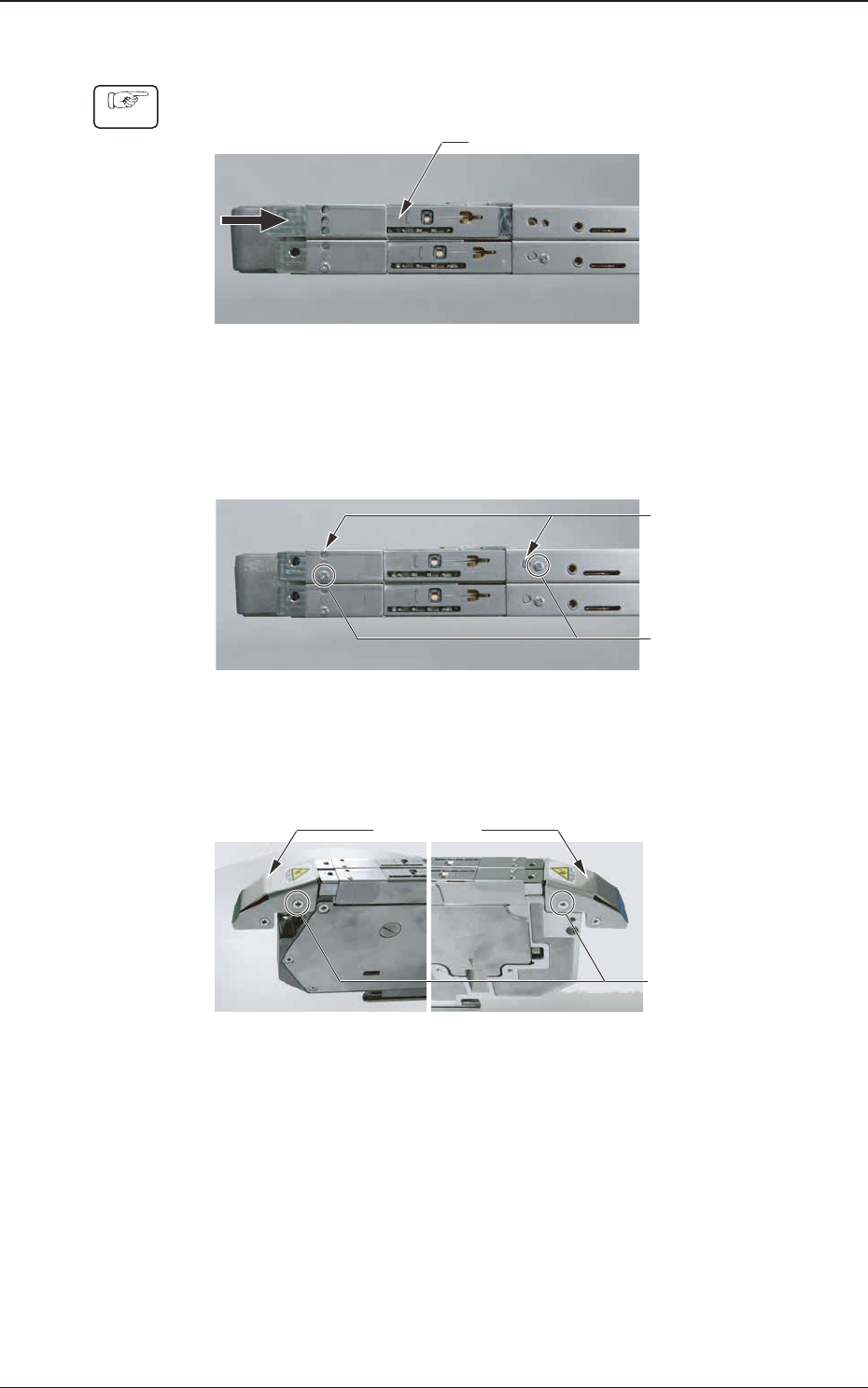

(1) 边向上抬起抑制器，边将切割台从其底下通过，滑动到箭头左方向。
切割台
Fig.E24
(2) 进行定位使切割台的突起与抑制器孔位置对齐，用 0 号小盘头螺钉将
切割台固定在抑制器。(2 处 )
0 号小盘头螺钉
(2 处 )
定位
(2 处 )
Fig.E25
(3) 将料带引导槽安装在机架 1 顶端，用盘头螺钉固定。(2 处 )
料带引导槽
盘头螺钉
(2 处 )
Fig.E26
OM-1834
5-15
1504-001
5.5 维护保养方法
5.5.3 SL 带式送料器 注油
5.5.3.1 链轮齿 1 及链轮齿 2 的注油步骤
Procedure
(1) 链轮齿 1 及链轮齿 2 可以直接从机架 1 右侧的注油切口使用专用注油
治具涂刷润滑油。
另外，在各个位置上涂刷的润滑油量为 0.2ml( 注油治具二刻度的量 )。
链轮齿 1
链轮齿 2
通道 1 侧 注油切口 ( 上侧 )
通道 2 侧 注油切口 ( 下侧 )
通道 1 侧 注油切口 ( 上侧 )
通道 2 侧 注油切口 ( 下侧 )
Fig.E27
