1504-001 5.5 维护保养方法 5.5.3.2 链轮齿 3 的注油步骤 Procedure (1) 链轮齿 3 可以直接从机架 2 右侧的注油切口使用专用注油治具涂刷润 滑油。 另外，在各个位置上涂刷的润滑油量为 0.2ml( 注油治具二刻度的量 )。 通道 1 侧 注油切口 ( 上侧 ) 通道 2 侧 注油切口 ( 下侧 ) Fig.E28 OM-1834 5-17

100%1 / 120
1504-001
5.5 维护保养方法
5.5.3 SL 带式送料器 注油

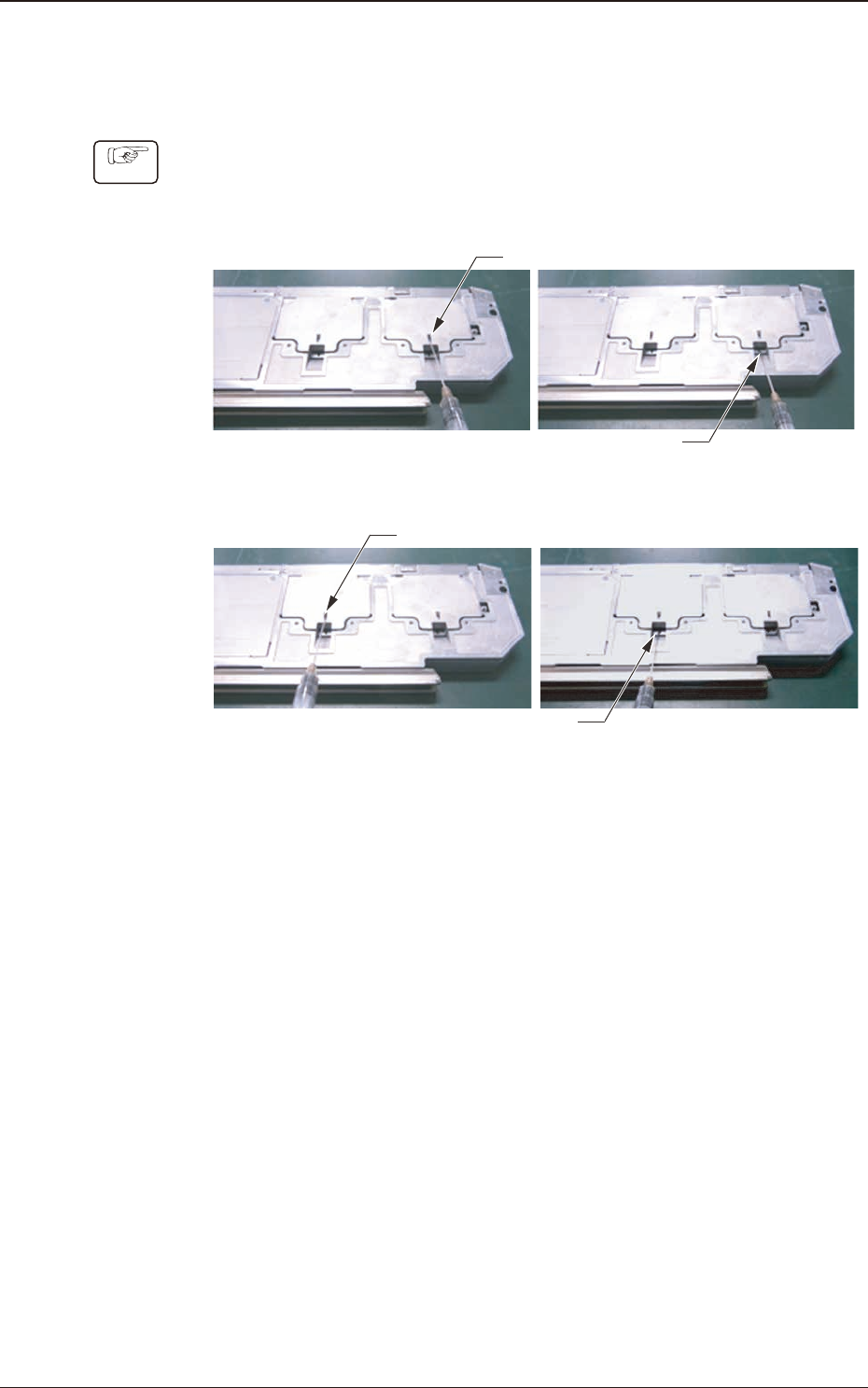

5.5.3.1 链轮齿 1 及链轮齿 2 的注油步骤
Procedure
(1) 链轮齿 1 及链轮齿 2 可以直接从机架 1 右侧的注油切口使用专用注油
治具涂刷润滑油。
另外，在各个位置上涂刷的润滑油量为 0.2ml( 注油治具二刻度的量 )。
链轮齿 1
链轮齿 2
通道 1 侧 注油切口 ( 上侧 )
通道 2 侧 注油切口 ( 下侧 )
通道 1 侧 注油切口 ( 上侧 )
通道 2 侧 注油切口 ( 下侧 )
Fig.E27
OM-1834
5-16
1504-001
5.5 维护保养方法

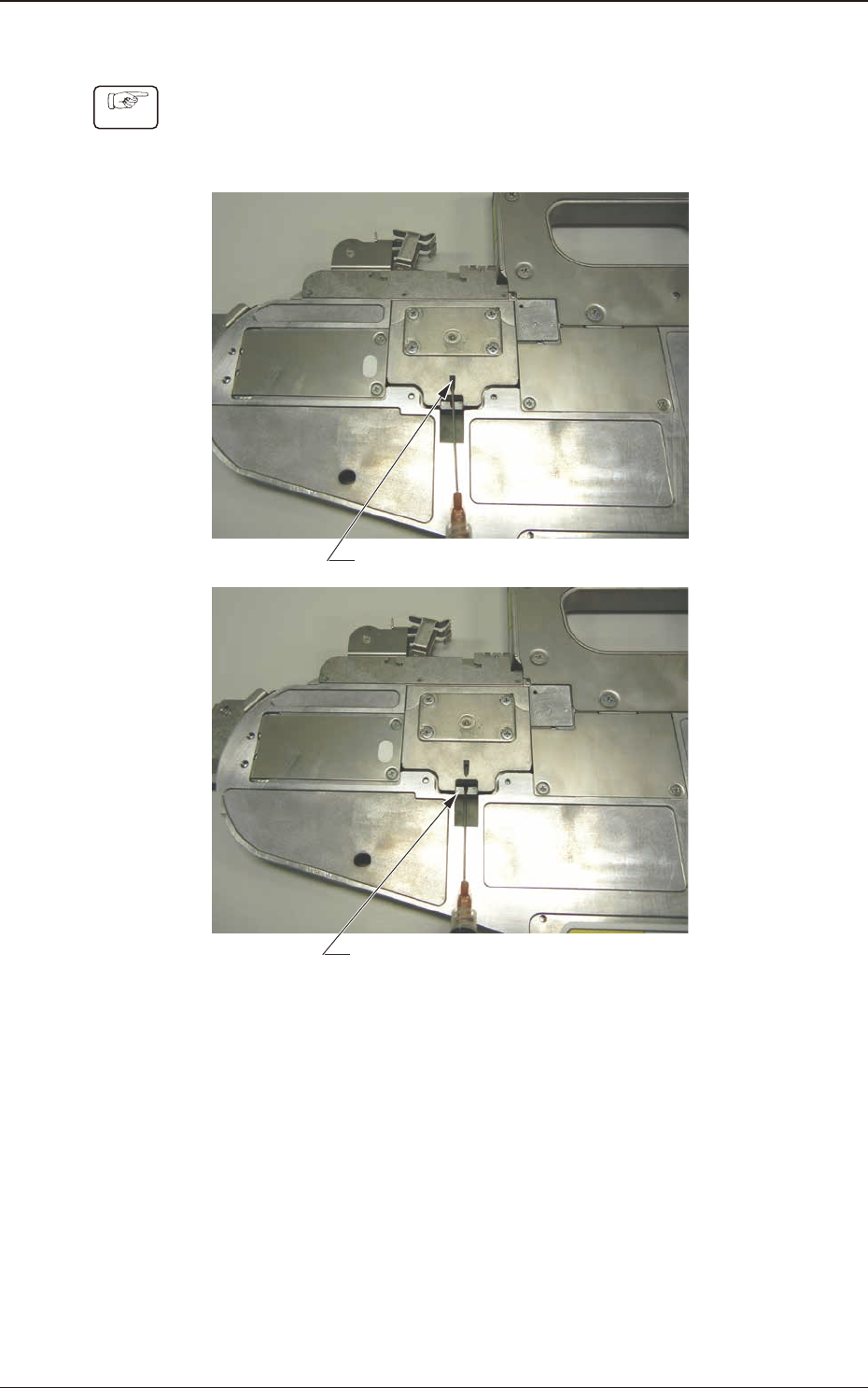

5.5.3.2 链轮齿 3 的注油步骤
(1) 链轮齿 3 可以直接从机架 2 右侧的注油切口使用专用注油治具涂刷润
滑油。
另外，在各个位置上涂刷的润滑油量为 0.2ml( 注油治具二刻度的量 )。
通道 1 侧 注油切口 ( 上侧 )
通道 2 侧 注油切口 ( 下侧 )
Fig.E28
OM-1834
5-17
1504-001
5.5 维护保养方法
5.5.3.3 平齿车轮的注油步骤
(1) 拆卸机盖 LD，露出平齿车轮部分。
Reference
机盖 LD 的拆卸请参照
“
5.5.1.3 机盖 LD 的拆卸步骤
”
。
(2) 使用专用注油治具在左右的平齿车轮涂刷润滑油。
在各个位置上涂刷的润滑油量为 0.2ml( 注油治具二刻度的量 )。
通道2侧 通道1侧
Fig.E29
OM-1834
5-18
