安装要领书 11 5-2. 取下贴装头固定部件 请取下固定贴装头的止动器和安装注意标签。 拆下后请确认贴装头可左右移动。 固定螺丝 (SL6041092TN 4 个 ) X_FIX_BR (40071556) HEAD_TOP_BASE X 轴框架 注意标签
安装要领书
10

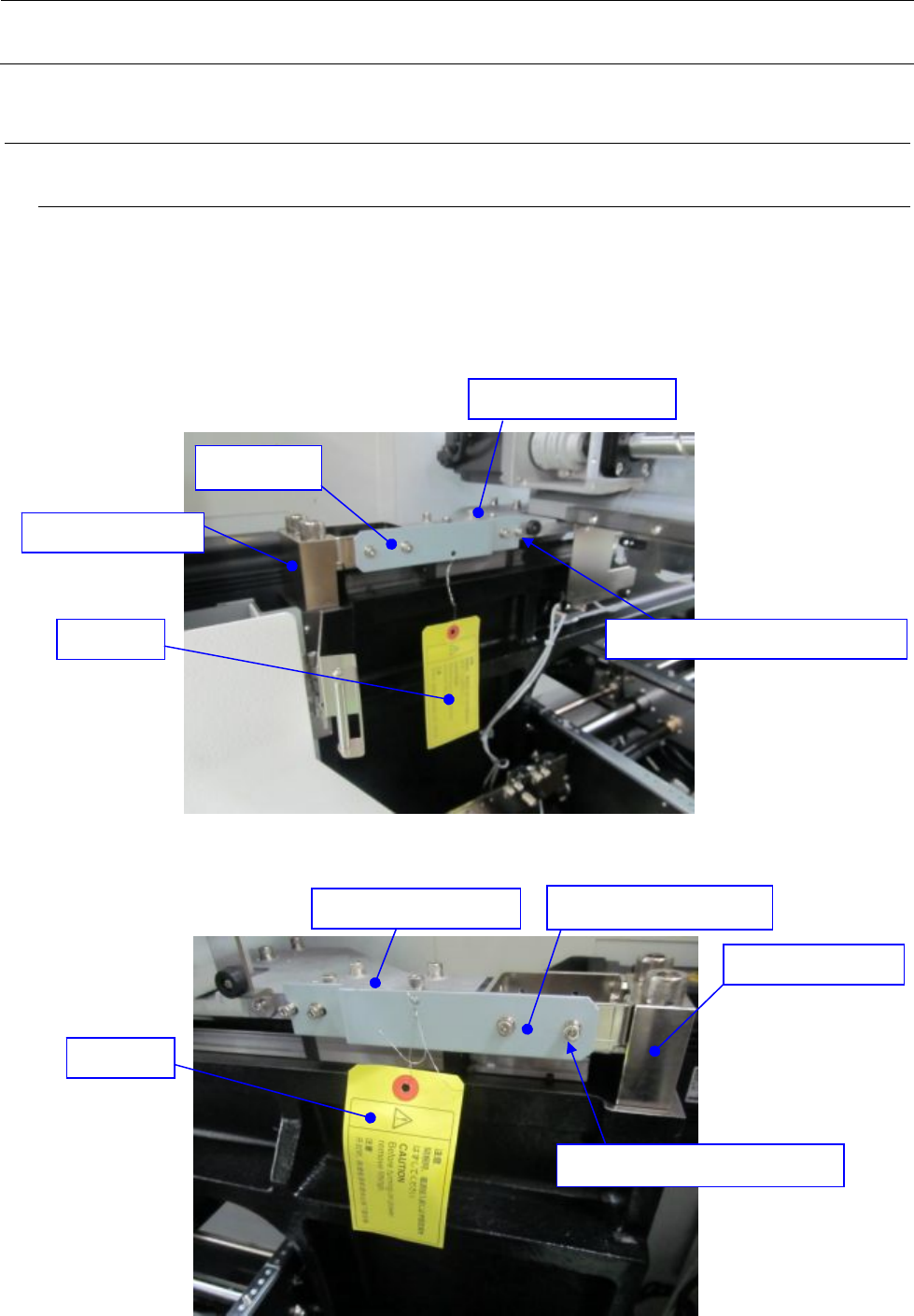

5. XY 装置关系
5-1. 取下 X 轴框架固定部件
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
固定螺丝（SL6040892TN 4 个）
Y_STOPPER 组件
注意标签
X_FRAME_END 组件
Y_FIX_BR
固定螺丝（L6040892TN 4 个）
Y_STOPPER 组件
注意标签
X_FRAME_END 组件
Y_FIX_BR (40136923)
【手前左側】
【身前左侧】
【身前右侧】
安装要领书
11

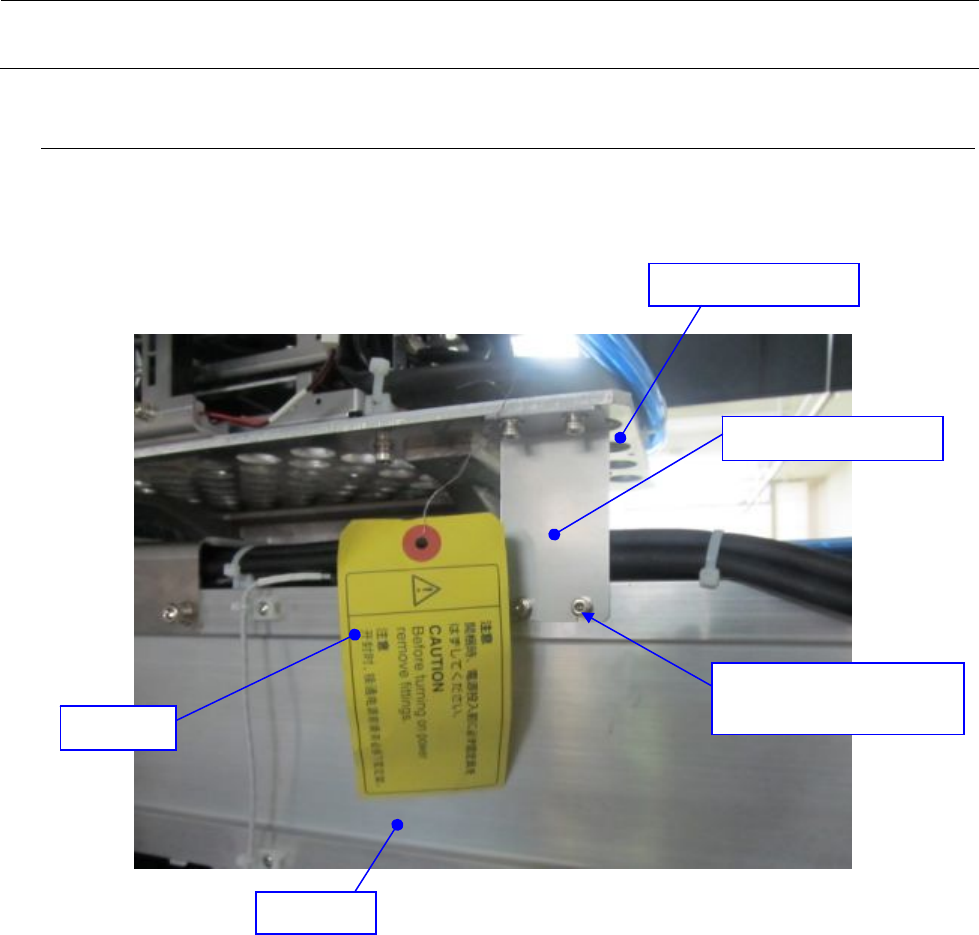

5-2. 取下贴装头固定部件
请取下固定贴装头的止动器和安装注意标签。
拆下后请确认贴装头可左右移动。
固定螺丝
(SL6041092TN 4个)
X_FIX_BR (40071556)
HEAD_TOP_BASE
X 轴框架
注意标签
安装要领书
12

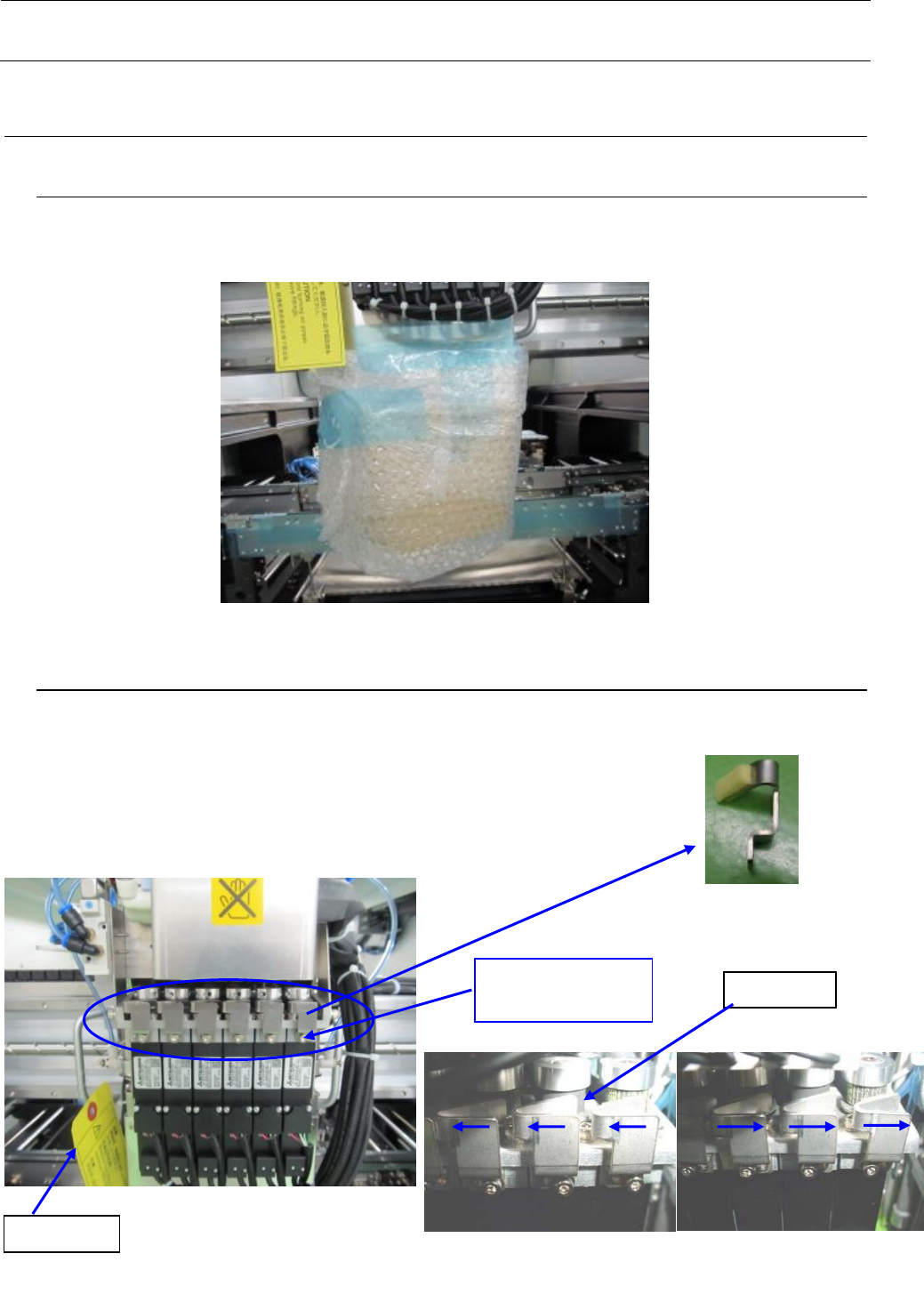

6. 贴装头装置
6-1. 取下包装材料
气泡包装膜、贴装头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1（塑料用）」）、装
在 OCC 的下部的干燥剂。
6-2. 取下贴装头固定部件
1） 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器向右移动以解除
固定，在该位置上再次固定止动器。
（请牢牢旋紧带垫片内六角螺栓，使之不会松动。并且，请确认 ZM 限
动器不碰到 Z 轴皮带。）
2） 确认 Z 轴可上下方向顺畅地移动。
ZM 止动器
LNC Z 轴固定部件的位置
SL6030892TN
M3×6 带垫片螺丝
标签请拆下。
固定状态
解除固定状态
（Z 轴皮带被卡住的状态）
(Z 轴皮带卡被解除的状态)
Z 轴皮带
