3-36
3
5

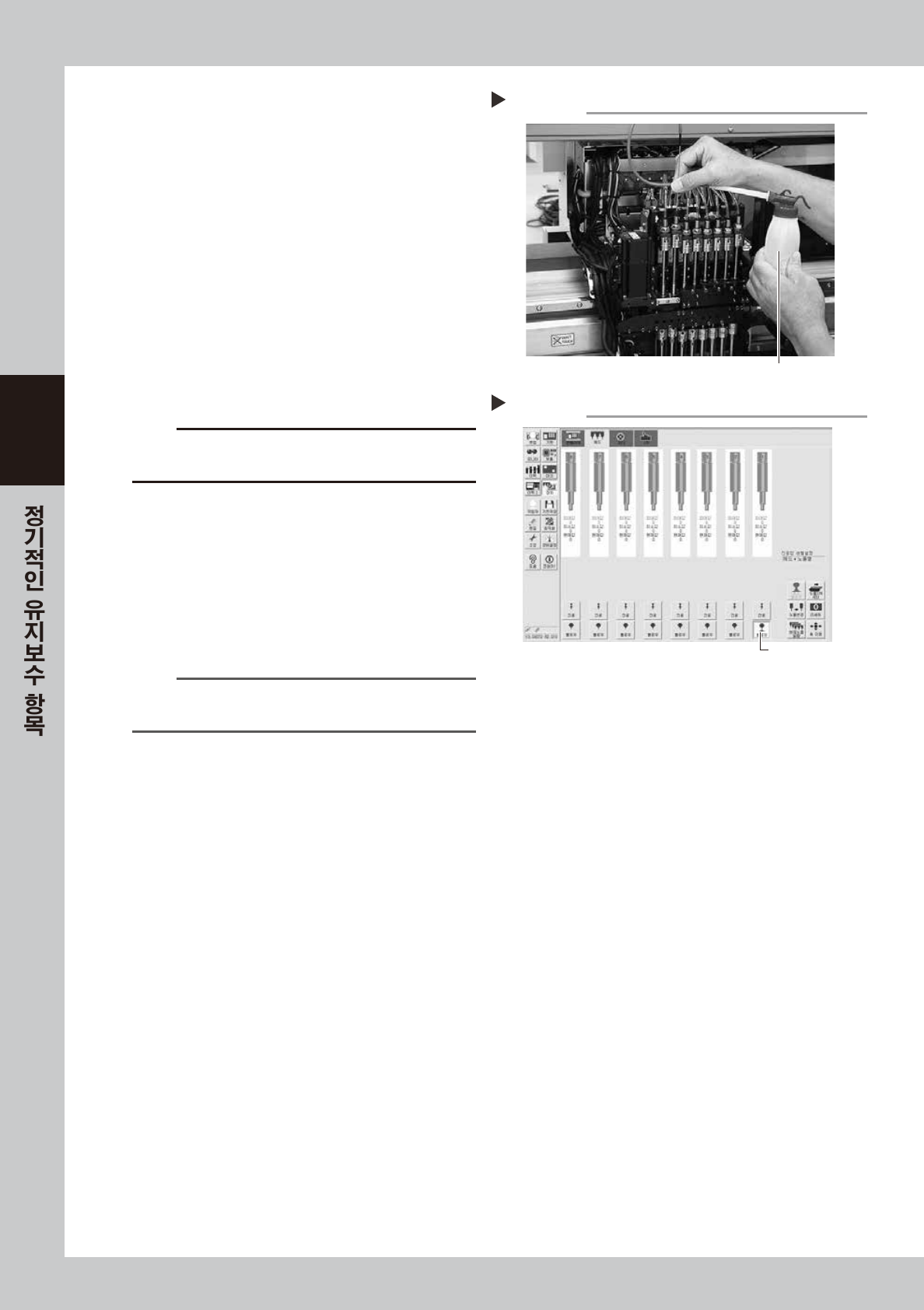

스플라인 내부를 세정합니다 .
1. 스플라인 샤프트에 클리닝 키트의 노즐을 스톱
퍼에 닿는 위치까지 삽입합니다 .
2. IPA 를 주입하고 스플라인 샤프트의 에어경로
를 씻어 내립니다 .
57352-L1-00
6
스플라인의 에어경로를 블로우합니다 .
1. 블로우할 스플라인 샤프트의 상부에 에어호스
를 장착합니다 .
2. [ 장치 ]-「헤드」화면을 표시합니다 .
3. 스플라인 샤프트의 선단에 헝겊을 대고 , 화면
의 [ 블로우 ] 버튼을 눌러서 스플라인 샤프트
안을 에어 블로우 합니다 .
58312-L1- 00
c
주의
배기 블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드시
보호안경을 착용해 주십시오 .
7
작업을 반복합니다 .
스플라인 샤프트에서 흘러 나오는 IPA 가 깨끗해
질때까지 Step5~Step6 의 작업을 반복해 주십시
시오 .
8
에어호스와 노즐을 원상태로 장착합니다 .
손으로 노즐을 탈착했을 경우에는 , 원위치의 헤드
에 되돌려 주십시오 .
참고
계속해서 후술의「4.2.2 부압 상태의 확인」을 실행할 경우는 ,
노즐을 탈착한 상태로 해 두십시오 .
스플라인 샤프트내의 에어 블로우
Step 6
[블로우] 버튼
스플라인 샤프트의 세정
Step 5
클리닝 키트
3-37
3

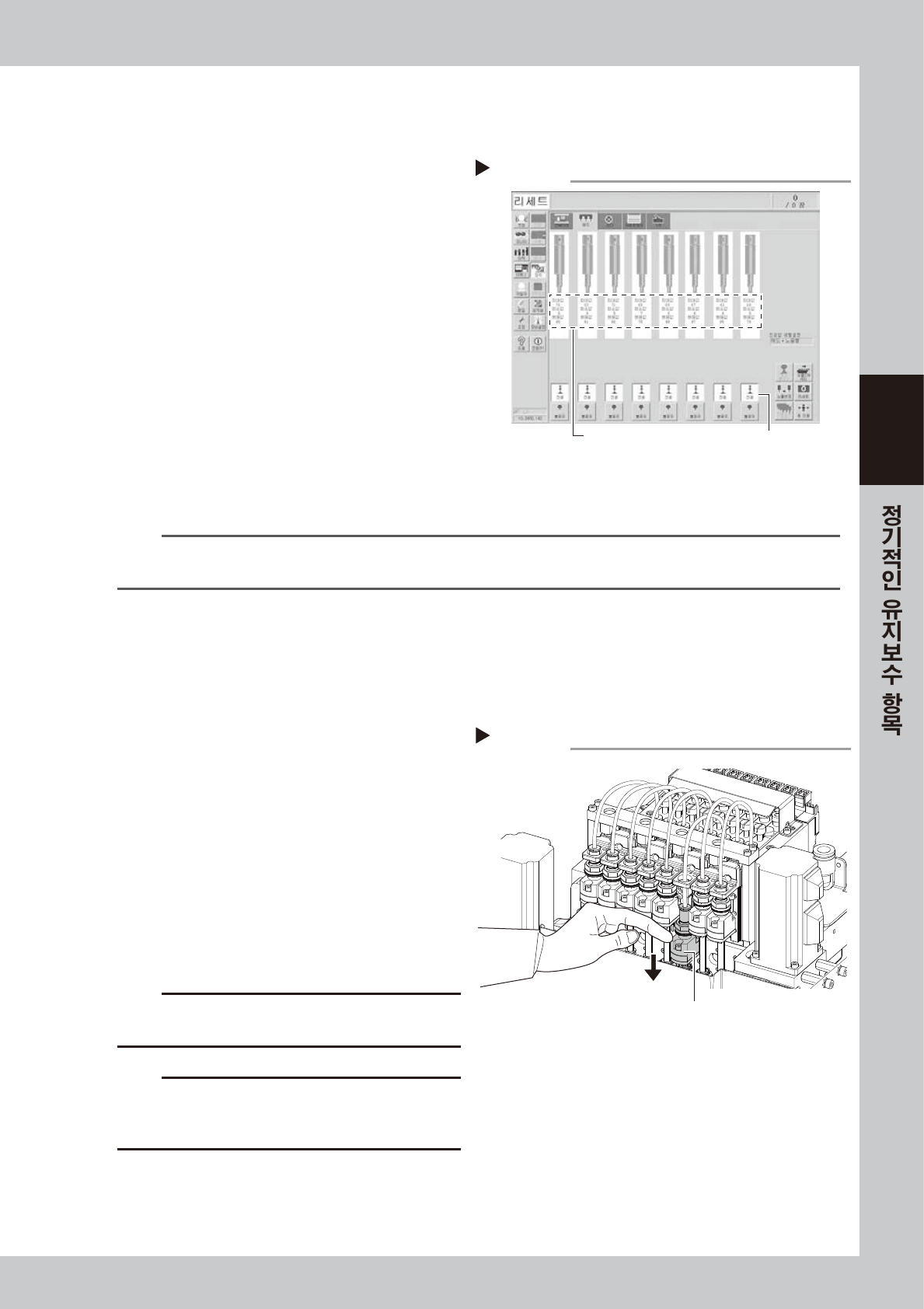

4.4.2 부압 상태의 확인
스플라인 샤프트 내부의 세정이 완료되면 , 다음과 같이 부압확인을 실행합니다.
1
부압 확인을 합니다 .
1. 헤드에 노즐이 없는지 확인해 주십시오 .
2. [ 장치 ] -「헤드」화면을 열고 , [ 진공 ] 버튼
을 눌러서 부압을 발생시킵니다 .
화면에 표시되는「최대값」의 수치가 하기의
개방상태의 기준값 이하로 되어 있는지 확인해
주십시오 .
5830 9-L1- 0 0
2
노즐을 원상태로 장착합니다 .
ANC 노즐을 손으로 탈착했을 경우에는 원위치의
헤드에 되돌리고 , FNC 노즐은「2.2.4 FNC 노즐
ASSY 의 장착」을 참조해서 원상태로 장착해 주십
시오 .
■ 스플라인 에어경로의 기준값
개방상태 :80 이하
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다.
에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로 해 주십시오 .
4.4.3 스플라인 샤프트의 Z 축 동작확인
다음과 같이 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 Z 축을 상하로 동작
시킵니다 .
스플라인 샤프트 Z 축의 조인트 블록을 손가락으
로 내립니다 . 손을 떼면 원위치로 되돌아 갑니다 .
다른 스플라인 샤프트와 비교해서 , 무게나 움직
임 , 이음의 발생 여부를 확인해 주십시오 .
57357-L1-0 0
c
주의
샤프트 부분을 만지면 , 표면에 구리스가 없어져서 녹이 생길
우려가 있습니다 .
c
주의
스플라인 샤프트에 이상이 있는 상태에서의 장비 가동은 ,
치명적인 트러블을 초래할 가능성이 있습니다 . 즉시 가동을
중지하고 판매 대리점 또는 야마하로 연락해 주십시오 .
Step 1
부압의 확인
[진공] 버튼최대값을 확인한다
Ｚ축의 동작
Step 2
조인트 블록을 손가락으로 내린다
3-38
3
4.4.4 스플라인 샤프트 주변의 확인과 청소
다음과 같이 스플라인 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
헤드커버를 탈착합니다 .
육각렌치 (3) 로 헤드 커버의 고정볼트 (6 군데 ) 를
분리하고 , 헤드 커버를 탈착해 주십시오 .
57383-L1- 0 0
3
스플라인 샤프트의 주변을 육안으로 확인
합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
4
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
손으로 헤드를 상하로 동작시키면서 , 스플라인
샤프트의 상부 / 중간 / 하부의 더러움을 닦아 주십
시오 .
57384-L1-0 0
c
주의
스플라인 샤프트의 표면에 구리스가 없어지면 , 표면에 녹이
생길 우려가 있으므로 , 구리스는 완전히 제거하지 마십시오 .
단 , 상기의 청소작업으로 인해 구리스가 제거되었을 경우는 ,
후술을 참조해서 구리스를 도포해 주십시오 .
5
헤드 커버를 원상태로 장착합니다 .
헤드 커버의 탈착
Step 2
헤드 커버
고정볼트
스플라인 샤프트의 청소
Step 4
면봉
스플라인 샤프트 (상부)
스플라인 샤프트 (중간)
스플라인 샤프트 (하부)
