3-39 3 4. 4.5 스 플라인 샤 프 트 의 급유 ( 필요 시 에만 ) n 요점 스 플 라 인 샤 프트 ( Z 축 ) 는 , 기 본적 으로 급 유 할 필 요가 없 습 니 다 . 단 , 맨 손 으로 만 지 거 나 용 제 등이 샤 프트 에 튀 어 서 표 면 의 구 리 스가 없 어 지 면 녹이 생 길 우려 가 있 으므 로 , 필 요 에 따 라 녹을 방 지 하는 목 적 으로 지 정 구리 스 (…
3-38
3
4.4.4 스플라인 샤프트 주변의 확인과 청소
다음과 같이 스플라인 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
헤드커버를 탈착합니다 .
육각렌치 (3) 로 헤드 커버의 고정볼트 (6 군데 ) 를
분리하고 , 헤드 커버를 탈착해 주십시오 .
57383-L1- 0 0
3
스플라인 샤프트의 주변을 육안으로 확인
합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
4
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
손으로 헤드를 상하로 동작시키면서 , 스플라인
샤프트의 상부 / 중간 / 하부의 더러움을 닦아 주십
시오 .
57384-L1-0 0
c
주의
스플라인 샤프트의 표면에 구리스가 없어지면 , 표면에 녹이
생길 우려가 있으므로 , 구리스는 완전히 제거하지 마십시오 .
단 , 상기의 청소작업으로 인해 구리스가 제거되었을 경우는 ,
후술을 참조해서 구리스를 도포해 주십시오 .
5
헤드 커버를 원상태로 장착합니다 .
헤드 커버의 탈착
Step 2
헤드 커버
고정볼트
스플라인 샤프트의 청소
Step 4
면봉
스플라인 샤프트 (상부)
스플라인 샤프트 (중간)
스플라인 샤프트 (하부)
3-39
3

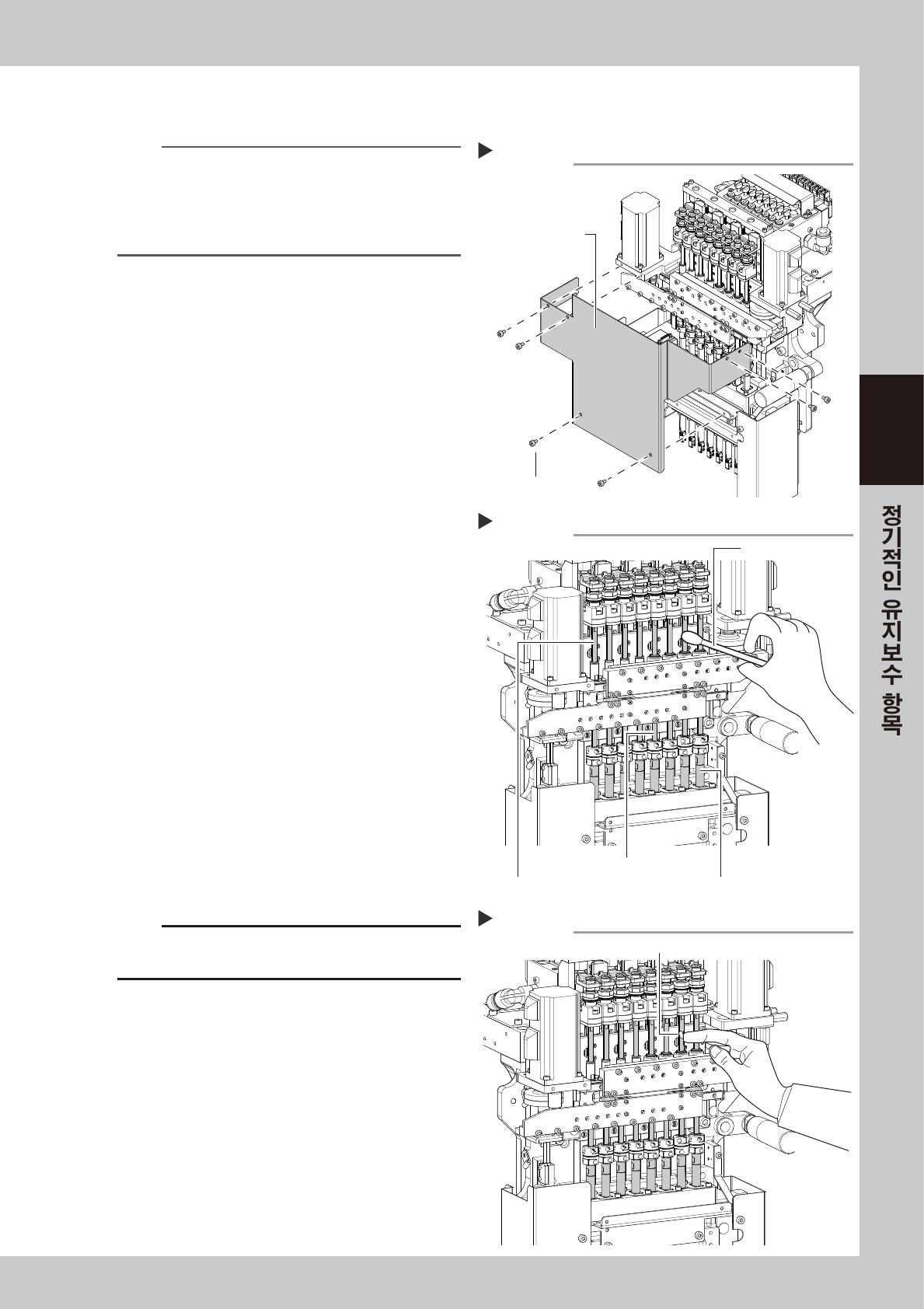

4.4.5 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
스플라인 샤프트 (Z 축 ) 는, 기본적으로 급유할 필요가 없습니
다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면
의 구리스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따
라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포
해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 장비 정면 앞쪽으로 이동시킵니다 .
2
헤드 커버를 탈착합니다 .
육각렌치 (3) 로 헤드 커버의 고정볼트 (6 군데 ) 를
분리하고 , 헤드 커버를 탈착해 주십시오 .
57383-L1- 0 0
3
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
손으로 헤드를 상하로 동작시키면서 , 스플라인
샤프트의 상부 / 중간 / 하부의 더러움을 닦아 주십
시오 .
57385-L1- 00
4
스플라인 샤프트에 구리스를 도포합니다 .
보호장값을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
57386-L1-00
5
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로
동작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여 있는 여분의 구리스
를 닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가
완전히 제거되지 않도록 주의해 주십시오 .
6
헤드 커버를 원상태로 장착합니다 .
헤드 커버의 탈착
Step 2
헤드 커버
고정볼트
스플라인 샤프트의 청소
Step 3
면봉
스플라인 샤프트 (상부)
스플라인 샤프트 (중간)
스플라인 샤프트 (하부)
스플라인 샤프트의 급유
Step 4
구리스를 균일하게 도포
3-40
3

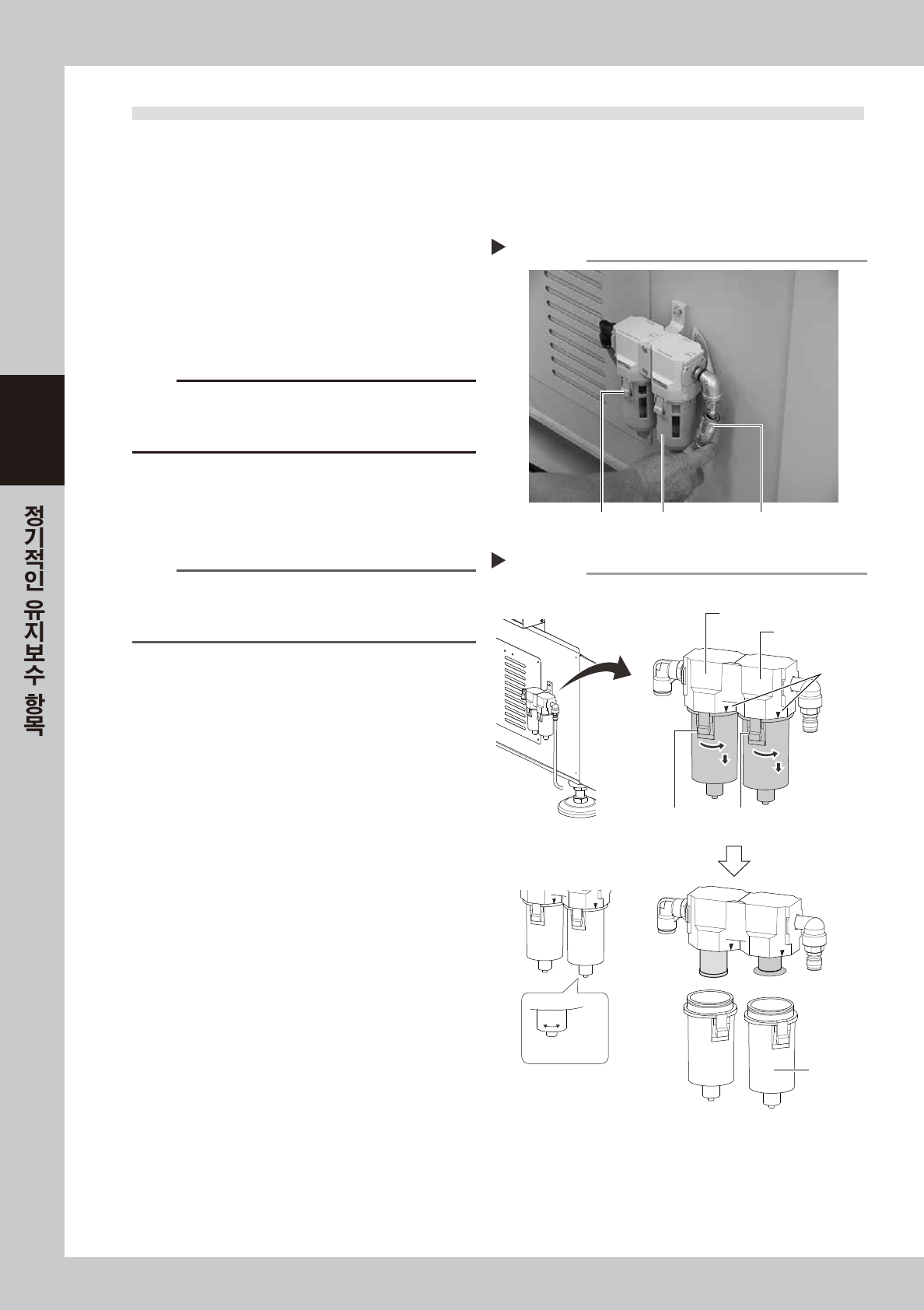

4.5 에어 / 미스트 필터의 점검과 교환
에어 컴프레서 내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필
터가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서 다음
과 같이 설명합니다. 작업을 안전하게 하기 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리하고 작업해
주십시오 .
1
공급 에어의 에어 커플러를 분리합니다 .
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
57358-L1-00
c
주의
커플러 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해 주
십시오 . 또한 , 오일이나 , 물 , 불순물 등이 튈 가능성이 있으
므로 , 주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 , 다음의
Step3~4 의 순서에 따라서 청소해 주십시오 .
참고
본 장비의 드레인 콕은 , 오토드레인 타입이 아닙니다.
컵안에 고여있는 물을 배출시킬 경우는 , 반드시 에어 커플러
를 분리한 후에 컵 하단의 너트를 풀어서 실시해 주십시오 .
3
필터 컵을 분리합니다 .
1. 필터컵의 버튼을 누르면서 컵을 우측으로 돌립
니다 .
2. 필터 하우징의 표시부에 버튼을 맞추고 , 컵을
밑으로 당겨서 뺍니다 .
57387-L1-00
Step 1
에어 커플러의 분리
버튼 필터 컵 에어 커플러
O : Open
S : Shut
O S
필터 컵의 분리
Step 3
버튼
에어 필터
오일 미스트 필터
표시부
버튼
드레인 콕
필터 컵
