3-42 3 5 . 6 개 월 5 . 1 피듀셜 카메 라 의 청소 피 듀셜 마 크 인 식 카 메 라는 , 정 면 에 서 봐 서 헤 드 유 닛 의 좌측 에 장 착 되 어 있 습 니 다 . 먼 지 등 으로 인 해 조 명 유 닛 이 더 러 워 질 경 우 가 있 으므로 , 정 기 적 으로 청 소 하실 것 을 권 장 합 니 다 . c 주의 청 소시에 카메 라 각 부에 강한 힘을 주 지 않도 록 주의 …
3-41
3
4
컵 안의 더러움을 청소합니다 .
1. 필터 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어블로우 한 후 , 헝겊으로 수분을 닦습니다 .
57359-L1-0 0
5
필터 엘리먼트를 분리합니다 .
에어 필터 :
엘리먼트 ASSY 를 좌측으로 돌려서 분리합니
다 . 에어 필터 엘리먼트는 상하의 어뎁터에
끼워져 있습니다 .
오일 미스트 필터 :
필터 엘리먼트를 좌측으로 돌려서 분리합니다.
57360 -L1- 0 0
6
엘리먼트의 상태를 확인합니다 .
필터 엘리먼트의 더어룸이나 막힘의 유무를 확인
합니다 . 더러워져 있거나 막혀 있을 경우에는
새로운 필터 엘리먼트로 교환해 주십시오 .
7
필터 엘리먼트를 장착합니다 .
분리했을 때와 반대순으로 필터 엘리먼트를 장착
해 주십시오 .
8
필터 컵을 장착합니다 .
1. 필터 하우징의 표시부에 버튼을 맞춰서 컵을
위로 밀어 올립니다 .
2. 컵을 좌측으로 45 도 돌립니다 .
57361-L1-00
참고
컵이 확실하게 장착되면 , 찰칵하고 소리가 납니다.
9
에어 커플러를 장착합니다 .
1. 에어 커플러를 접속해서 , 에어가 새지 않는지
확인합니다 .
2. 에어 공급 / 배출 밸브를 좌측으로 전환해서
에어를 공급합니다 .

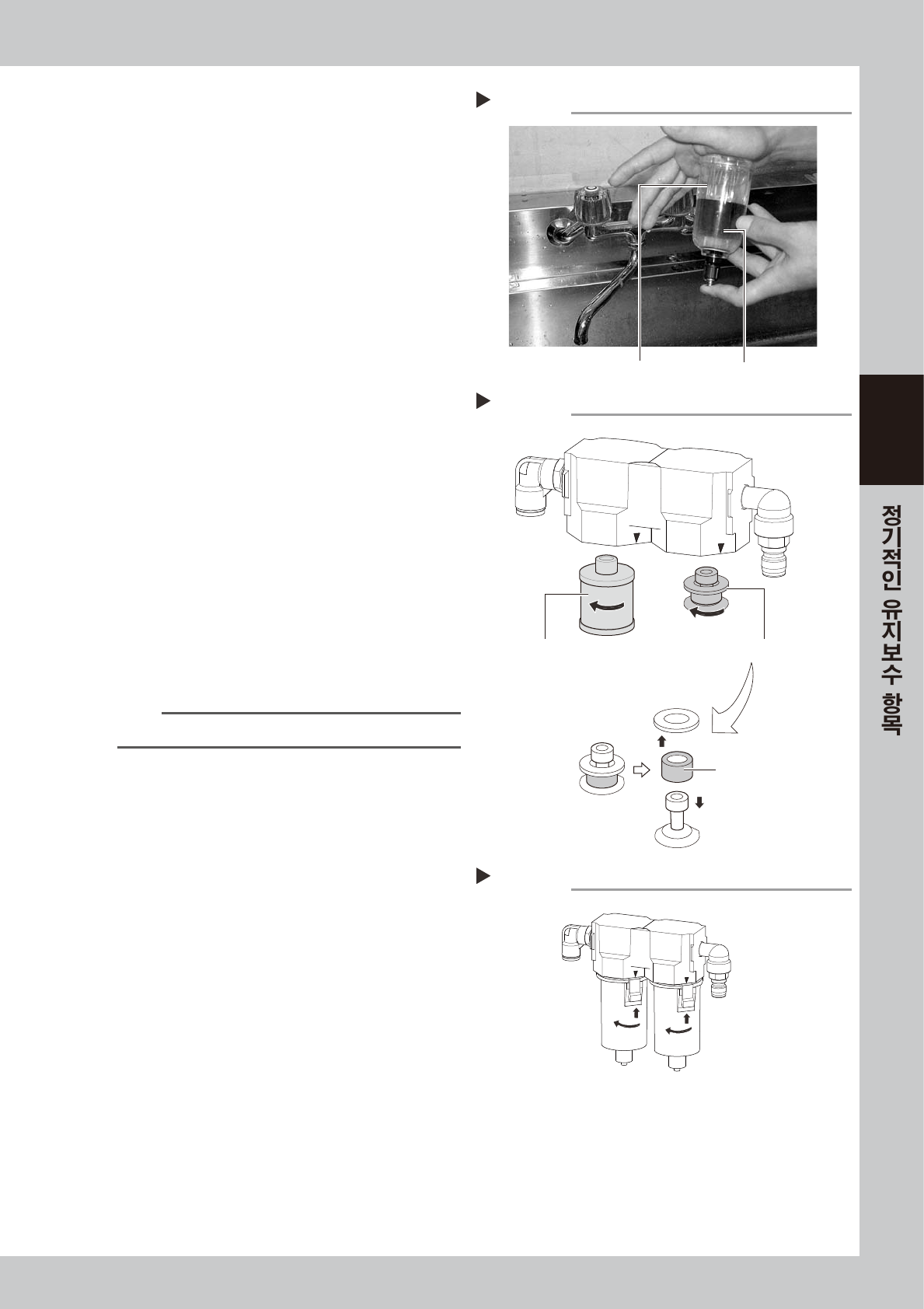

Step 4
필터 컵의 세척
필터 컵 물을 섞은 중성세제
필터 엘리먼트의 분리
Step 5
오일 미스트 필터 엘리먼트
에어 필터 엘리먼트
에어 필터 엘리먼트 ASSY
필터 컵의 장착
Step 8
3-42
3
5. 6 개월
5.1 피듀셜 카메라의 청소
피듀셜 마크 인식 카메라는 , 정면에서 봐서 헤드유닛의 좌측에 장착되어 있습니다.
먼지 등으로 인해 조명 유닛이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에 카메라 각 부에 강한 힘을 주지 않도록 주의하여 주십시오 . 카메라의 광축조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴
수 없습니다 .
e
1
헤드 유닛을 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
렌즈 주변을 청소합니다 .
블로워 브러시를 사용해서 , 렌즈 주변의 먼지 등
을 제거해 주십시오 .
57362-L1- 0 0
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
57388-L1- 00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라 조명
블로워 브러시로 먼지 털어내기
Step 2
블로워 브러시
렌즈 클리너를 적신 면봉
반사판의 청소
Step 3
반사판
3-43
3
5.2 W 축의 청소와 급유
기판 반송부의 W 축의 청소와 급유 방법에 대해서 설명합니다.
급유 개소와 급유 형태에 관해서는 ,「제 5 장 급유개소 일람」을 참조해 주십시오 .
1
컨베이어폭을 최대폭으로 설정합니다 .
1. [ 장치 ]-[ 컨베이어폭 ] 버튼을 눌러서
「컨베이어폭」화면을 표시합니다 .
2. 「변경후의 컨베이어폭」에 최대폭을 입력하고
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58316 -L1-0 0
참고
컨베이어의 최대폭은 , 표준 사양으로 460mm 또는 , 410mm
입니다 .
e
2
W 축의 각 부를 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. W 축의 볼스크류 (2 개 ) 와 6 각 스플라인 샤
프트 (1 개 ), 가이드 (2 개 ) 전체를 먼지가 나
지 않는 종이 와이퍼 등으로 오래된 구리스나
더러움을 제거합니다 .
57389-L1- 00
n
요점
청소 작업시에는 , 가이드 레일의 홈과 볼스크류의 리드 홈도
정성껏 닦아 주십시오 . 또한 , 이물질의 발생 여부도 확인합니
다.
3
컨베이어를 최소폭으로 합니다 .
1. 장비의 안전커 버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착합니다 .
2. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ]
버튼을 눌러서 ,「컨베이어폭」변경 화면을 표
시합니다 .
3. 「변경후의 컨베이어폭」에 컨베이어의 최소폭
(50mm) 을 입력하고 , [OK] 버튼을 누릅니다 .
컨베이어 폭이 지정된 폭으로 변경됩니다 .
e
4
나머지 부분을 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. Step2 에서 청소한 나머지 다른 부분을 종이
와이퍼로 닦아냅니다 .
57390-L1-0 0
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어의 최대폭을 입력
W축의 청소
Step 2
종이 와이퍼
볼스크류
6각 스플라인
가이드
W축의 청소
Step 4
남은 다른 부분을 닦아낸다
