5.1 피듀셜 카메라의 청소
피듀셜 마크 인식 카메라는 , 정면에서 봐서 헤드유닛의 좌측에 장착되어 있습니다.
먼지 등으로 인해 조명 유닛이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에 카메라 각 부에 강한 힘을 주지 않도록 주의하여 주십시오 . 카메라의 광축조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴
수 없습니다 .
e

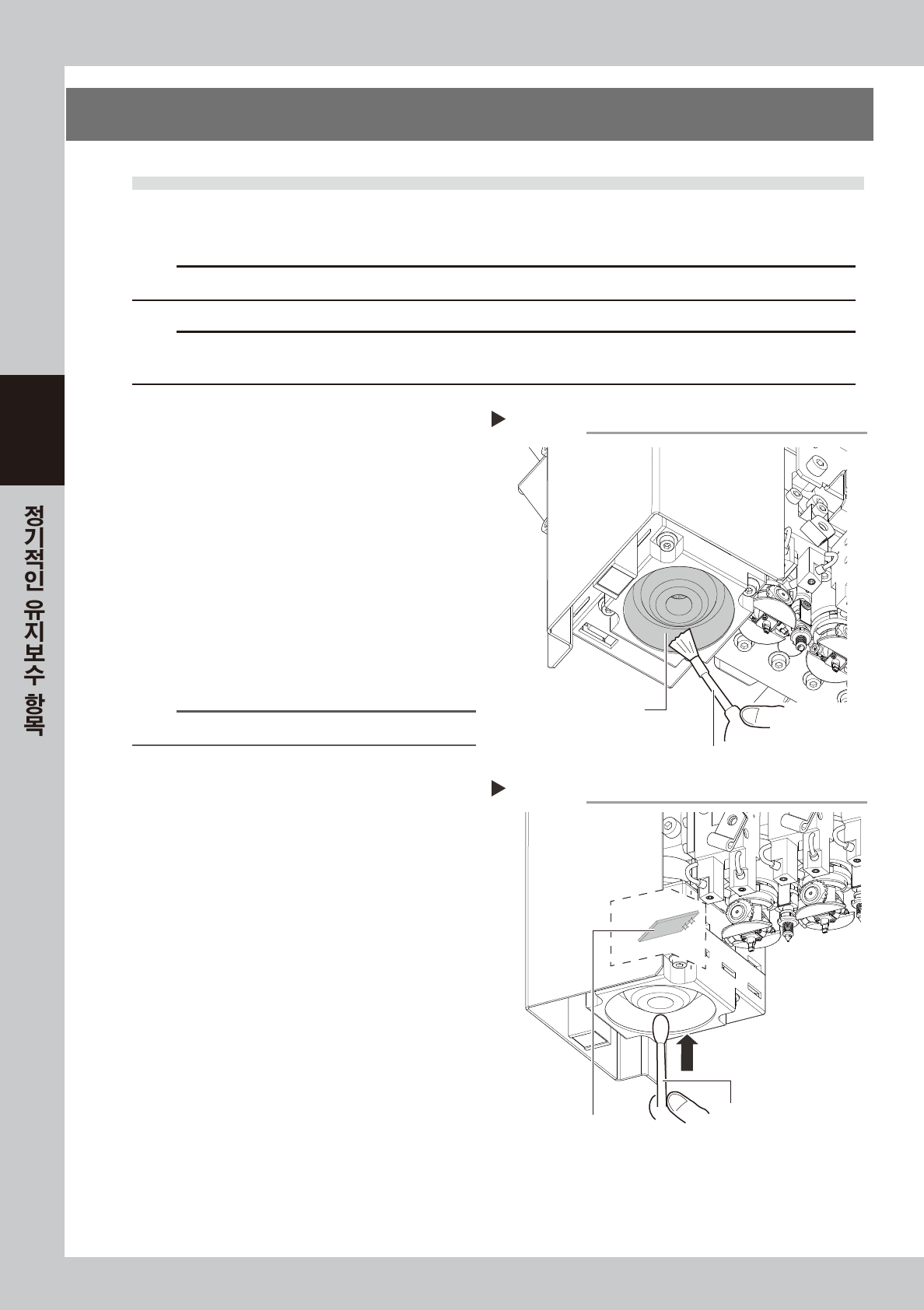

1
헤드 유닛을 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
렌즈 주변을 청소합니다 .
블로워 브러시를 사용해서 , 렌즈 주변의 먼지 등
을 제거해 주십시오 .
57362-L1- 0 0
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
57388-L1- 00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라 조명
블로워 브러시로 먼지 털어내기
Step 2
블로워 브러시
렌즈 클리너를 적신 면봉
반사판의 청소
Step 3
반사판
3-43
3
5.2 W 축의 청소와 급유
기판 반송부의 W 축의 청소와 급유 방법에 대해서 설명합니다.
급유 개소와 급유 형태에 관해서는 ,「제 5 장 급유개소 일람」을 참조해 주십시오 .
1
컨베이어폭을 최대폭으로 설정합니다 .
1. [ 장치 ]-[ 컨베이어폭 ] 버튼을 눌러서
「컨베이어폭」화면을 표시합니다 .
2. 「변경후의 컨베이어폭」에 최대폭을 입력하고
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58316 -L1-0 0
참고
컨베이어의 최대폭은 , 표준 사양으로 460mm 또는 , 410mm
입니다 .
e
2
W 축의 각 부를 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. W 축의 볼스크류 (2 개 ) 와 6 각 스플라인 샤
프트 (1 개 ), 가이드 (2 개 ) 전체를 먼지가 나
지 않는 종이 와이퍼 등으로 오래된 구리스나
더러움을 제거합니다 .
57389-L1- 00
n
요점
청소 작업시에는 , 가이드 레일의 홈과 볼스크류의 리드 홈도
정성껏 닦아 주십시오 . 또한 , 이물질의 발생 여부도 확인합니
다.
3
컨베이어를 최소폭으로 합니다 .
1. 장비의 안전커 버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착합니다 .
2. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ]
버튼을 눌러서 ,「컨베이어폭」변경 화면을 표
시합니다 .
3. 「변경후의 컨베이어폭」에 컨베이어의 최소폭
(50mm) 을 입력하고 , [OK] 버튼을 누릅니다 .
컨베이어 폭이 지정된 폭으로 변경됩니다 .
e
4
나머지 부분을 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. Step2 에서 청소한 나머지 다른 부분을 종이
와이퍼로 닦아냅니다 .
57390-L1-0 0
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어의 최대폭을 입력
W축의 청소
Step 2
종이 와이퍼
볼스크류
6각 스플라인
가이드
W축의 청소
Step 4
남은 다른 부분을 닦아낸다
3-44
3
5
구리스를 도포합니다 .
1. 컨베이어가 최소폭인 상태에서 , 보호장갑을
낀 손에 지정 구리스 (NSL) 를 묻혀서 , 6 각
스플라인 , 볼스크류 , 가이드의 표면 및 리드
홈 부분에 균일하게 도포해 주십시오 .
2. 장비의 안전커버를 닫고 , 비상정지 상태를 해
제합니다 . 대차 사양의 경우는 , 대차를 장착
해 주십시오 .
3. Step1과 같이 컨베이어를 최대폭으로 합니다.
e
4. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
5. 대차 사양의 경우는 , 대차를 탈착합니다 .
6. 상기의 1. 에서 도포하지 않은 나머지 부분도
구리스를 도포합니다 .
57391-L1-00
6
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착합니다 .
2. Step3, Step1 과 같은식으로 컨베이어를
최소 - 최대폭으로 수차례 반복해서 구리스를
스며들게 합니다 .
e
7
여분의 구리스를 닦아냅니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 6 각 스플라인 , 볼스크류 , 가이드 각각의
단면에 고여 있는 여분의 구리스를 닦습니다 .
구리스의 도포
Step 5
구리스를 균일하게 도포
