3-45 3 5 .3 사이드뷰 카메라 의 청소 ( 옵 션 ) 사 이 드 뷰 카 메 라 ( 옵 션 ) 는 , 헤 드 유 닛 측 의 조 명 유 닛 과 X 축 프 레 임 측 의 인 식 카 메 라 로 구성 되 어 있 습 니 다 . 먼 지 등에 의 해 카 메 라 렌 즈 와 확 산 판이 더 러 워 질 경 우 가 있 으므로 , 정 기 적 으로 청 소 하실 것 을 권 장 합 니 다 . c 주의 청 소시에 …
3-44
3
5
구리스를 도포합니다 .
1. 컨베이어가 최소폭인 상태에서 , 보호장갑을
낀 손에 지정 구리스 (NSL) 를 묻혀서 , 6 각
스플라인 , 볼스크류 , 가이드의 표면 및 리드
홈 부분에 균일하게 도포해 주십시오 .
2. 장비의 안전커버를 닫고 , 비상정지 상태를 해
제합니다 . 대차 사양의 경우는 , 대차를 장착
해 주십시오 .
3. Step1과 같이 컨베이어를 최대폭으로 합니다.
e
4. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
5. 대차 사양의 경우는 , 대차를 탈착합니다 .
6. 상기의 1. 에서 도포하지 않은 나머지 부분도
구리스를 도포합니다 .
57391-L1-00
6
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착합니다 .
2. Step3, Step1 과 같은식으로 컨베이어를
최소 - 최대폭으로 수차례 반복해서 구리스를
스며들게 합니다 .
e
7
여분의 구리스를 닦아냅니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 6 각 스플라인 , 볼스크류 , 가이드 각각의
단면에 고여 있는 여분의 구리스를 닦습니다 .
구리스의 도포
Step 5
구리스를 균일하게 도포
3-45
3
5.3 사이드뷰 카메라의 청소 ( 옵션 )
사이드뷰 카메라 ( 옵션 ) 는, 헤드 유닛측의 조명유닛과 X 축 프레임측의 인식 카메라로 구성되어 있습니다.
먼지 등에 의해 카메라 렌즈와 확산판이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에는 카메라 각 부에 강한 힘을 가하지 않도록 주의해 주십시오 . 카메라의 광축조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해와 청소는 보장해
드릴 수 없습니다 .
1
노즐을 전부 수납합니다 .
1. 노즐 스테이션을 겸비하고 있을 경우에는 ,
[ 장치 ]-「헤드」화면의 [ 노즐변경 ] 버튼을
누릅니다 .
2. 「노즐변경」화면에서 , 헤드번호「ALL」, 노즐
타입「노즐수납」을 선택합니다 .
3. [OK] 버튼을 누르면 , 모든 헤드의 노즐이
노즐 스테이션에 수납됩니다 .
n
요점
• 노즐 스테이션이 없을 경우는 , 장비의 안전커버를 열고
손으로 노즐을 탈착해 주십시오 .
58317-L1- 00
e
2
헤드 유닛을 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
3
렌즈를 청소합니다 .
블로워 브러시를 사용해서 , 사이드뷰 카메라의
렌즈 주변의 먼지를 털어 주십시오 .
57392-L1- 00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
4
확산판을 청소합니다 .
확산판을 육안으로 확인하고 , 더러워져 있을 경우
는 , 마른 종이 와이퍼로 가볍게 닦아냅니다 .
57393-L1- 00
c
주의
용제를 사용하면 , 확산판이 변색될 우려가 있으므로 사용하
지 마십시오 .
n
요점
손으로 노즐을 탈착했을 경우에는 , 헤드의 원위치에 되돌려
주십시오 .
노즐수납
Step 1
[노즐변경] 버튼
헤드번호 :「ALL」, 노즐타입 :「노즐수납」을 선택
렌즈의 청소
Step 3
렌즈
조명 유닛
인식 카메라
블로워 브러시
확산판의 청소
Step 4
확산판
3-46
3

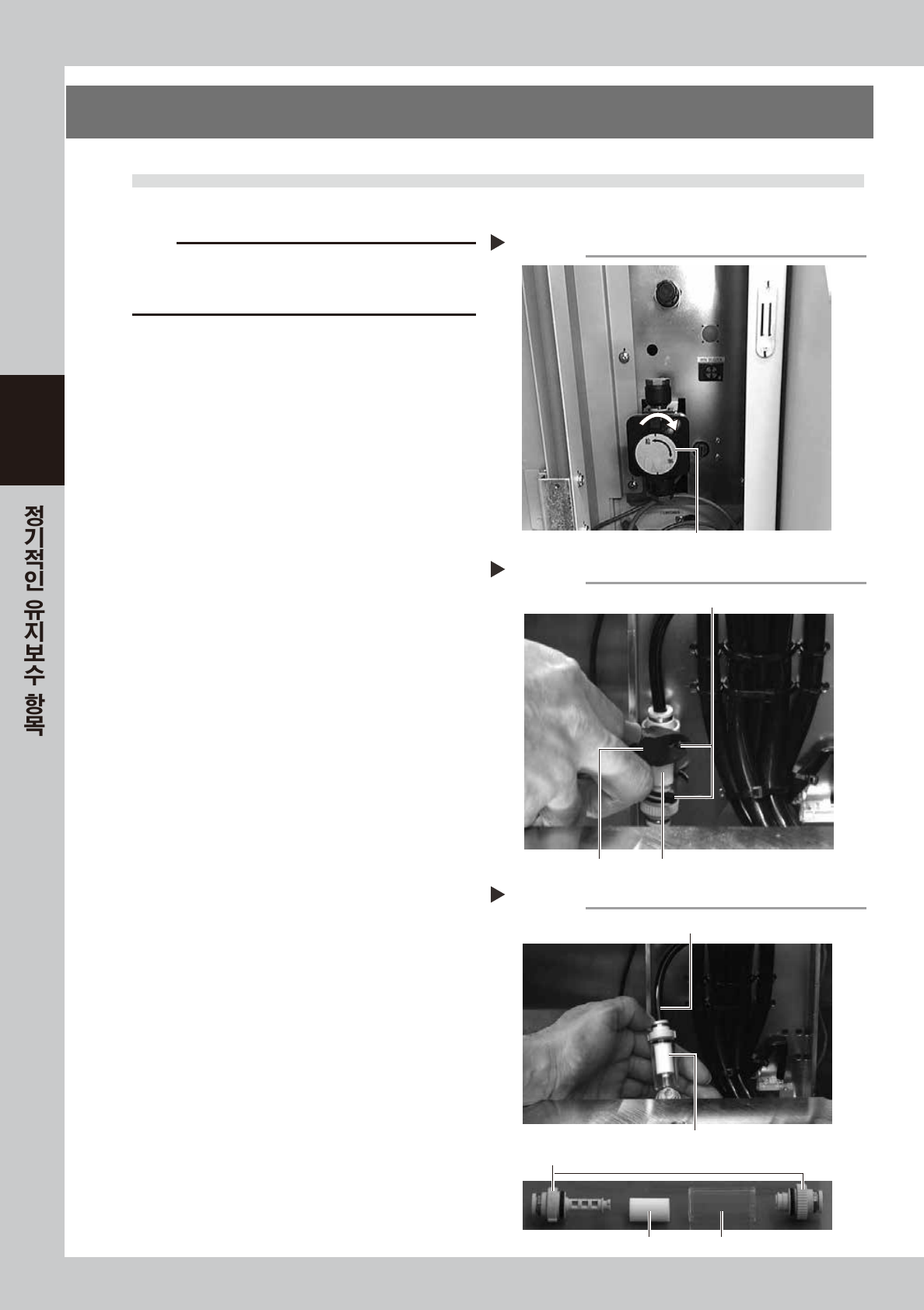

6. 1 년
6.1 블로우 스테이션 필터의 청소와 교환
블로우 스테이션 필터의 청소방법과 교환방법을 설명합니다.
c
주의
블로우 스테이션의 본체에 관한 문제가 발생한 경우에는 판매
대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소
는 보장해 드릴 수 없습니다 .
1
장비의 공급에어를 차단합니다 .
장비 좌측하단 패널 안의「에어 공급 / 배출」밸브
를 우측으로 돌려서 에어공급을 차단해 주십시오 .
5736 4- L1-10
e
2
필터 주위의 결속 밴드를 자릅니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 블로우 스테이션의 스탠드 안쪽의 필터 유닛을
고정하고 있는 결속 밴드를 니퍼로 절단합니
다.
57365-L1- 00
3
에어호스의 한쪽을 뽑아서 필터를 꺼냅니
다.
1. 인라인 필터유닛의 한쪽 에어호스를 뺍니다 .
2. 필터 양쪽의 필터 조인트 캡을 90 도 돌려서
분리합니다 .
3. 투명 케이스를 빼고 필터를 꺼냅니다 .
57366-L1- 0 0
4
필터를 청소합니다 .
분리한 필터의 안쪽과 바깥쪽에서 에어 블로우 툴
( 옵션 ) 로 에어 블로우 해 주십시오 . 더러움이 심
할 경우는 새 것으로 교환해 주십시오 .
5
필터 유닛을 원상태로 합니다 .
필터 유닛을 새로운 결속 밴드로 고정합니다 .
Step 1
공급에어를 차단한다
에어공급/배출 밸브
Step 2
결속밴드를 자른다
결속 밴드
니퍼
인라인 필터 유닛
Step 3
필터를 꺼낸다
에어호스
필터 필터 투명 케이스
인라인 필터 유닛
필터 조인트 캡
