4-2 4 1 .2 노 즐 O 링의 교 환 다음 과 같 이 노 즐 의 O 링 을 교 환 하는 방 법 에 대 해 서 설 명 합 니 다 . 1 노즐 을 탈 착 합니다 . 1 . 비상정 지 버 튼을 누 르고 , 장비의 안전 커 버 를 오픈합 니다 . 2. O 링 을 교환할 노즐을 손 으로 탈착해 주십시 오. 2 노즐의 O 링 을 교환합니다 . O 링 을 빼 고 , 새 로 운 O 링으로 교환 합니다…
4-1
4
1. 노즐
장기간 노즐을 사용함으로 인해 , 노즐의 선단이나 O 링이 마모되어서 흡장착 에러의 원인이 될 수 있습니다 .
또한 , 노즐의 세정과 급유를 실시한 후에도 탄성 동작이 원활하지 않을 때에는 , 스프링 등의 부품 교환이 필요
합니다 .
1.1 노즐 선단부와 스프링의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐의 선단부와 스프링을 교환합니다 .
1. 클립을 분리합니다 .
2. 노즐의 핀을 뺍니다 .
3. 스프링 또는 노즐 선단부를 교환합니다 .
4. 노즐 선단부를 핀으로 고정합니다 .
노즐 선단부에 홈이 있으므로 , 홈에 맞춰서
핀을 끼워 주십시오 .
5. 클립을 장착합니다 . 클립이 헐겁거나 , 변형되
어 있을 경우에는 교환합니다 .
57400-L1-00
c
주의
제1장「2.1.2 노즐」노즐을 참조해서 , 노즐 본체측에 기재
되어 있는 노즐 각인 ( 예 :301A, 303A) 과 선단부의 형상이
일치한지 확인해 주십시오 .
c
주의
클립을 변형시키지 않도록 주의해 주십시오 .
3
스프링부에 급유합니다 .
제3장「1.1.2 노즐 스프링의 청소와 급유」를
참조해서 스프링부에 급유해 주십시오 .
4
노즐을 원위치에 되돌립니다 .
노즐을 탈착한 헤드의 원위치에 되돌려 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션 ( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .

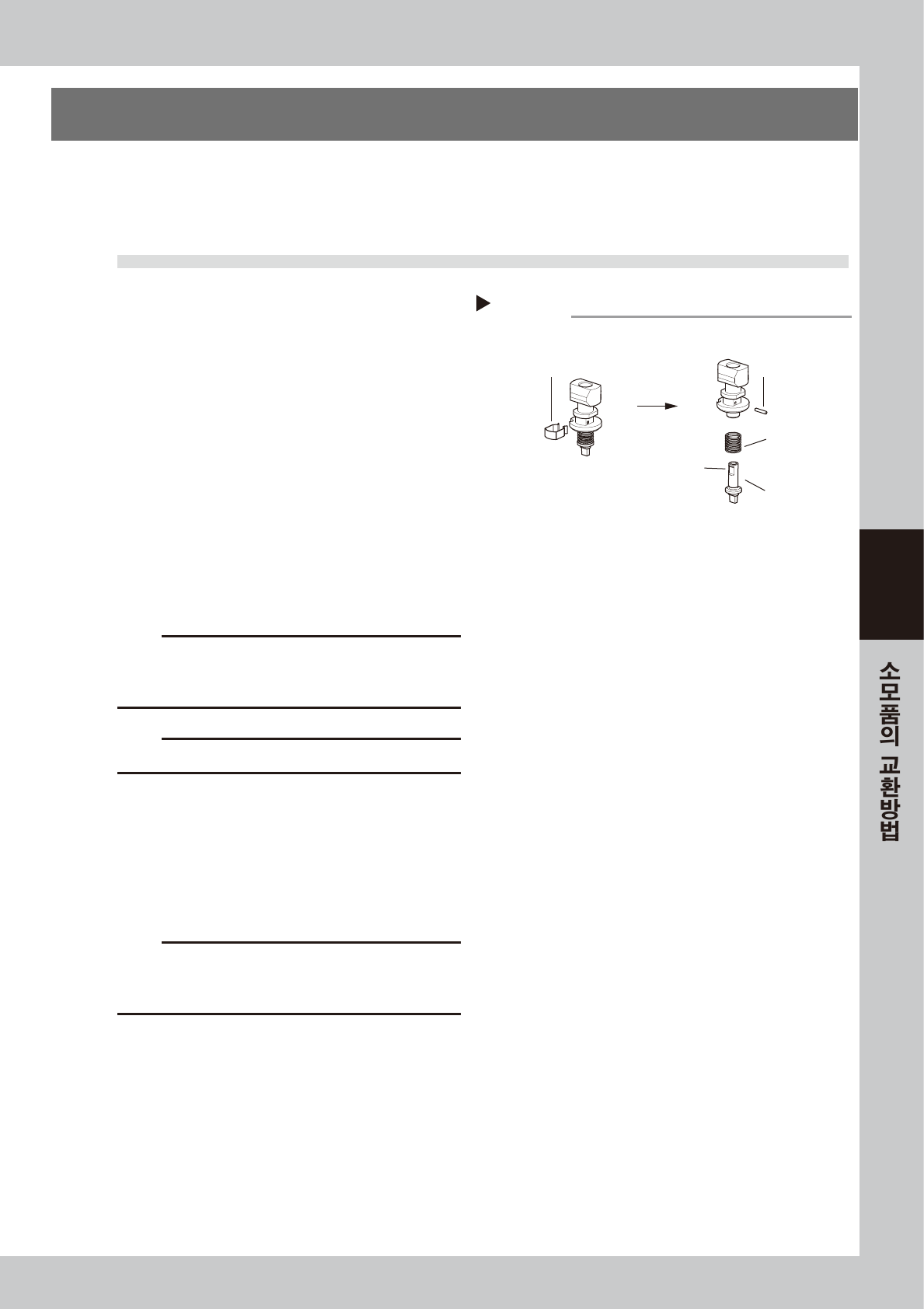

노즐 선단부와 스프링의 교환
Step 2
클립을 분리한다
핀을 뺀다
■ 선단부의 탈착
스프링
노즐 선단부
홈
4-2
4
1.2 노즐 O 링의 교환
다음과 같이 노즐의 O 링을 교환하는 방법에 대해서 설명합니다.
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. O 링을 교환할 노즐을 손으로 탈착해 주십시
오.
2
노즐의 O 링을 교환합니다 .
O 링을 빼고 , 새로운 O 링으로 교환합니다 .
O 링이 잘 빠지지 않을 경우는 , 정밀 일자 드라이
버 등을 사용해서 빼 주십시오 .
57401-L1-0 0
3
노즐을 원위치에 되돌립니다 .
노즐을 탈착한 헤드에 되돌려 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션 ( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 O링의 교환
Step 2
304A/315A 노즐
■ O링의 분리
4-3
4
2. 노즐 판스프링의 교환
제3장「1.1.3 노즐 판스프링의 상태확인」을 실행한 결과 , 이상이 확인되었을 경우에는 , 노즐 판스프링의 교
환이 필요합니다 .
다음과 같이 노즐 판스프링의 교환 방법에 대해서 설명합니다 .
c
주의
노즐 판스프링에 관해서는 , 한쪽만 노화되었을 경우라도 반드시 한 쌍으로 부품 교환을 해 주십시오 .
█
판스프링 장착툴이 없을 경우
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 사각건을 헤드유닛의 밑에 깔아 둡니다 .
3. 교환할 판스프링이 장착되어 있는 헤드로부터
노즐을 손으로 빼 주십시오 .
c
주의
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 수납해 주십시오 .
2
판스프링을 탈착합니다 .
샤프트를 지탱하면서 , 정밀 십자 드라이버로 장착
나사를 분리하고 , 교환할 판스프링을 탈착해 주십
시오 .
57402-L1-0 0
c
주의
판스프링의 장착 나사만 분리합니다 .
n
요점
판스프링 장착툴을 소유하고 계실 경우는 , 후술의「█ 판스프
링 장착툴이 있을 경우」를 참조해 주십시오 .
3
새로운 판스프링을 장착합니다 .
새 판스프링을 위로 밀어 올리면서 , 정밀 십자
드라이버로 장착나사를 체결해 주십시오 .
57403-L1-00
c
주의
판스프링은 반드시 평행하게 되도록 장착해 주십시오 .
4
노즐을 끼웁니다 .
5
장착 상태를 확인합니다 .
1. 노즐을 끼워서 판스프링과 노즐의 사이에 틈새
가 없는지 확인합니다 .
2. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않은지 확인해 주십시오 .
3. 깔아둔 사각건을 정리합니다 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 . 노즐 스테이
션 ( 옵션 ) 에서 노즐을 탈착한 경우에는 , 원위치에 정확하게
수납해 주십시오 .
판스프링의 탈착
Step 2
정밀 십자 드라이버
교환할 판스프링
판스프링의 장착
Step 3
새로운 판스프링
장착 나사
판스프링을 위로 밀어 올리면서
장착나사를 체결한다
와셔
유지력 강화용 판스프링
