3.2 솔레노이드 밸브의 교환
1
공급에어와 장비의 전원을 차단합니다 .
1. 소프트웨어를 종료하고 장비의 전원 스위치를
OFF 합니다 .
2. 장비 좌측하단 패널내의「에어 공급 / 배출」
밸브를 우측으로 돌려서 에어공급을 차단해
주십시오 .
574 0 4 -L1-10
e
2
헤드를 정면 앞쪽으로 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
3
커넥터를 분리합니다 .
1. 헤드 밸브 유닛부에 접속되어 있는 커넥터를
전부 분리합니다 .
2. 버큠센서 보드에 접속되어 있는 커넥터를 분리
합니다 .
57405-L1-0 0
c
주의
커넥터 하우징에 얇은 하네스가 접속되어 있으므로 , 단선에
주의하여 주십시오 . 커넥터를 분리할 때는 하네스를 당기지
않도록 커넥터 하우징을 손가락으로 잡아서 빼 주십시오 .
4
에어호스를 분리합니다 .
이젝터 유니트에 꽂혀 있는 에어호스를 분리합니
다.
57406 - L1- 00
Step 1
공급에어를 차단한다
에어공급/배출 밸브
커넥터를 분리한다
Step 3
커넥터
버큠센서 보드 커넥터
에어호스를 분리한다
Step 4
4-7
4
5
밸브유닛 우측의 에어호스를 분리합니
다.
밸브 유닛 우측의 에어호스 (2 군데 ) 를 분리해
주십시오 .
57407-L1- 00
6
밸브 유닛을 헤드부에서 분리시킵니다 .
1. 육각렌치 (5) 로 밸브 유닛을 고정하고 있는
볼트 4 개를 뺍니다 . ( 베이스 좌우에 2 개씩 )
2. 밸브 유닛을 위로 들어올리듯이 해서 , 헤드로
부터 분리시켜 주십시오 .
57408-L1-0 0
에어호스를 분리한다
Step 5
에어호스
Step 6
밸브 유닛의 분리
육각 렌치로 볼트를 뺀다
분리한 밸브 유닛
4-8
4
7

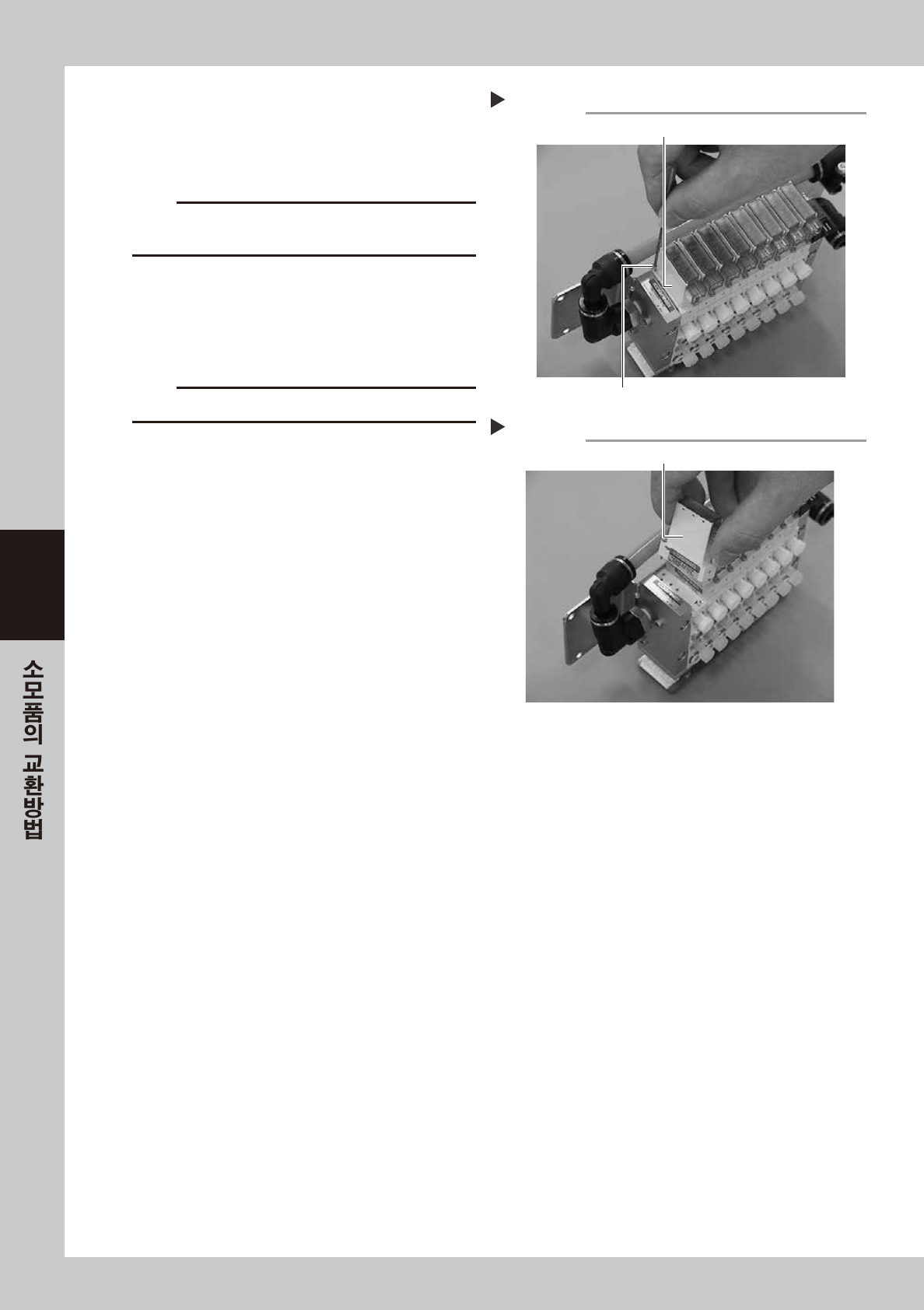

솔레노이드 밸브를 분리합니다 .
정밀 십자 드라이버를 사용해서 솔레노이드 밸브
의 고정나사 2 개를 분리해 주십시오 .
57410 -L1-0 0
c
주의
밸브의 뒤쪽에는 개스킷이 끼워져 있으므로 , 누락이나 낙하
에 주의해 주십시오 .
8
새로운 솔레노이드 밸브를 장착합니다 .
정밀 십자 드라이버로 새로운 솔레노이드 밸브의
고정나사 2 개를 조여서 고정해 주십시오 .
57411-L1- 00
c
주의
개스킷의 미부착 , 앞뒤 , 끼임에 주의해 주십시오 .
9
밸브 유닛을 원상태로 장착합니다 .
상기와 반대순으로 밸브 유닛을 헤드의 원위치에
장착합니다 .
에어호스와 커넥터도 원상태로 접속해 주십시오 .
0
공급에어와 장비의 전원을 투입합니다 .
장비를 기동해서 원점복귀를 실행해 주십시오 .
q
동작을 확인합니다 .
[ 장치 ]-「헤드」탭 화면의 [ 진공 ], [ 블로우 ] 버
튼을 눌러서 이상수치가 나오지 않는지 확인하여
주십시오 .
솔레노이드 밸브의 분리
Step 7
솔레노이드 밸브의 고정나사
솔레노이드 밸브
솔레노이드 밸브의 장착
Step 8
새로운 솔레노이드 밸브
