4-12 4 6 컨베이어로부터 벨트를 탈거합니다 . 스플라인 샤프트와 구동용 풀리 의 틈새 로 부터 벨 트 를 탈거 해 주십시 오 . 574 15- L1-0 0 7 벨 트 가 이드부와 풀 리를 청소합니 다 . 1 . 벨트 가이 드와 센서부 등 에 부착되어 있는 벨 트의 마모가루를 버 큠 A SSY ( 옵 션 ) 로 흡인해 주 십시오 . 2. 풀리 외 주면 에 벨 트의 마모가루가 부 착되 어 …
4-11
4
4

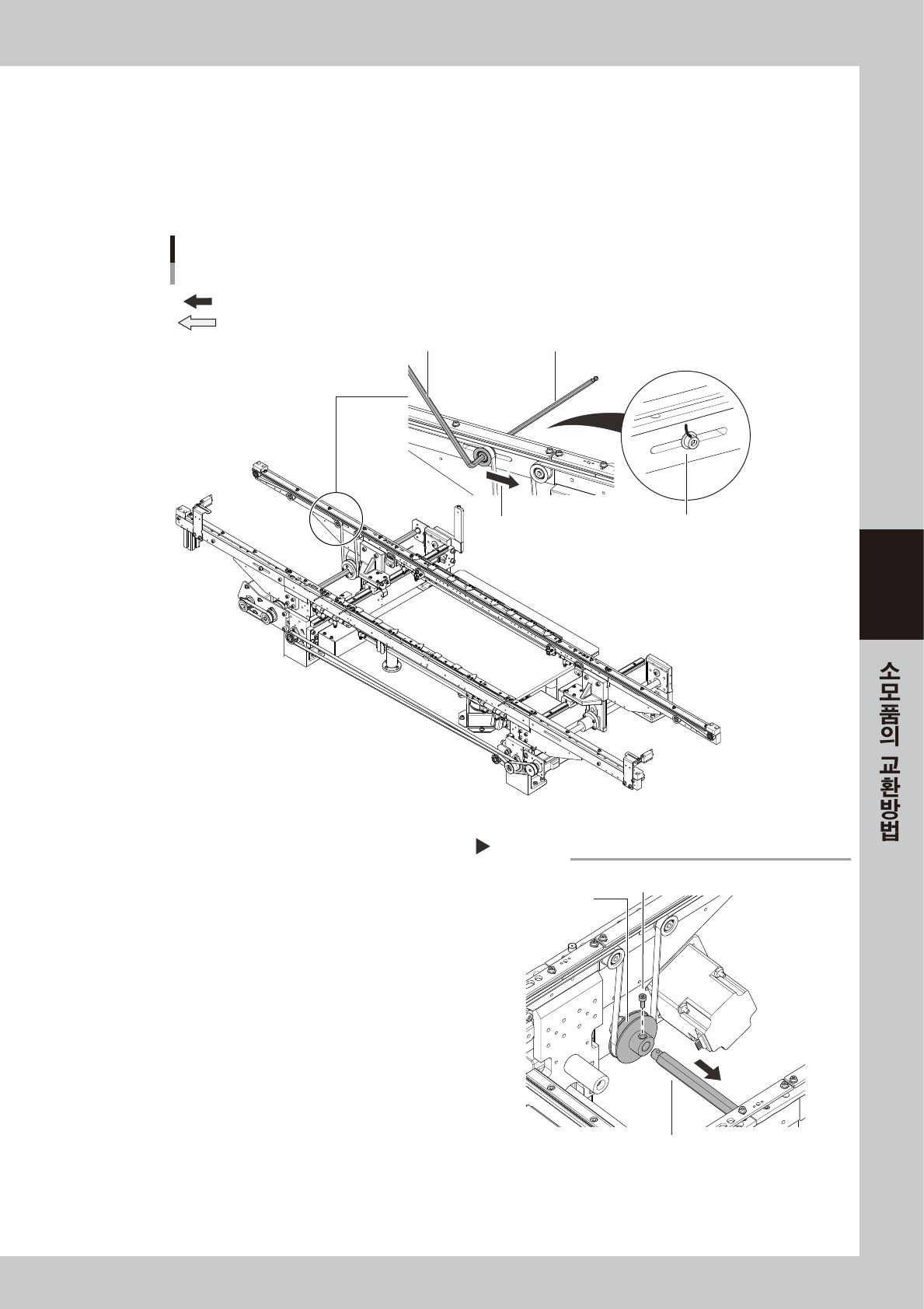

벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 , 현재의 풀리의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 텐션이 걸려 있는 풀리의 고정볼트를 육각렌치 (5) 와 육각렌치 (4) 로
느슨하게 합니다 .
3. 벨트가 풀리는 방향으로 풀리를 이동시킵니다 .
컨베이어 벨트 풀기
육각렌치 (5) 육각렌치 (4)
풀리의 위치에 마킹
벨트가 풀리는 방향
：스플라인 샤프트를 분리하는 장소
：스플라인 샤프트를 빼는 방향
57413-L1-0 0
5
구동용 풀리와 스플라인 샤프트를 분리
합니다 .
육각렌치 (3) 로 벨트 구동용 풀리의 고정 볼트를
분리하고 , 스플라인 샤프트를 당겨서 틈새를 만듭
니다 . ( 위치는 Step4 의 그림참조 )
57414-L1- 00
Step 5
스플라인 샤프트의 분리
구동용 풀리
고정볼트
스플라인 샤프트
4-12
4
6

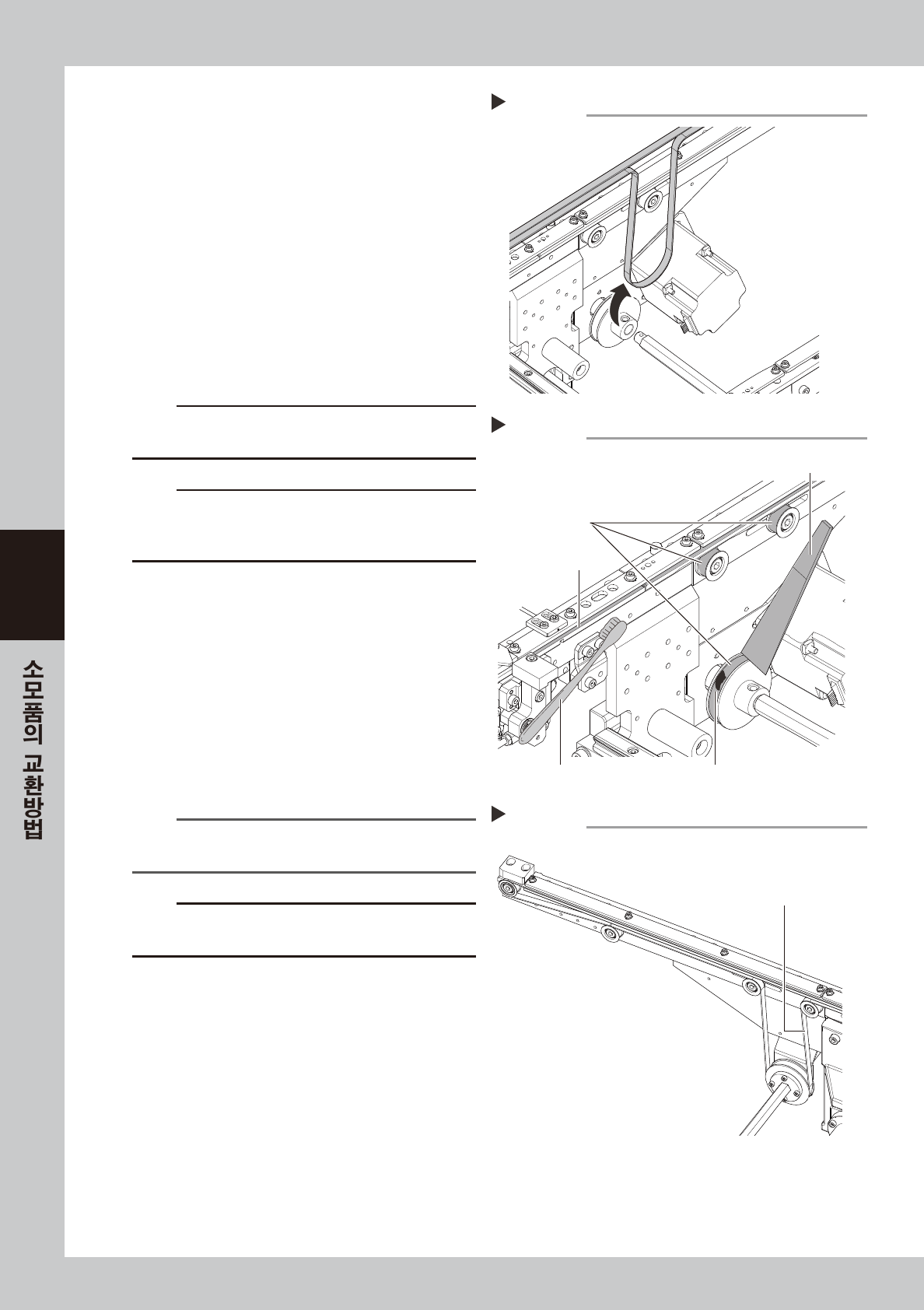

컨베이어로부터 벨트를 탈거합니다 .
스플라인 샤프트와 구동용 풀리의 틈새로부터
벨트를 탈거해 주십시오 .
57415-L1-00
7
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착되어 있는 벨
트의 마모가루를 버큠 ASSY( 옵션 ) 로 흡인해
주십시오 .
2. 풀리 외주면에 벨트의 마모가루가 부착되어 있
을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
57416-L1-0 0
c
주의
풀리나 가이드에 상처내지 않도록 , 플라스틱 헤라와 브러시
를 사용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에눈 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
8
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 풀리에 임시로 걸어
둡니다 .
2. 고정볼트를 체결해서 스플라인 샤프트를 고정
합니다 .
3. 텐션 풀리를 Step4 에서 마킹한 위치까지
이동시키고 고정볼트를 체결합니다 .
4. 벨트가 느슨할 경우에는 , 텐션 풀리의 위치를
조정해서 벨트의 텐션을 걸어 주십시오 .
57424-L1-00
n
요점
본 장비의 컨베이어 벨트의 텐션 규격은 268~316Hz 입니다 .
필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .
c
주의
텐션 풀리의 고정 볼트 체결 토르크는 5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .
컨베이어 벨트의 탈거
Step 6
벨트 가이드부와 풀리의 청소
Step 7
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착브러시
풀리 외주면
텐션 측정 장소
Step 8
텐션 측정 장소
4-13
4
9

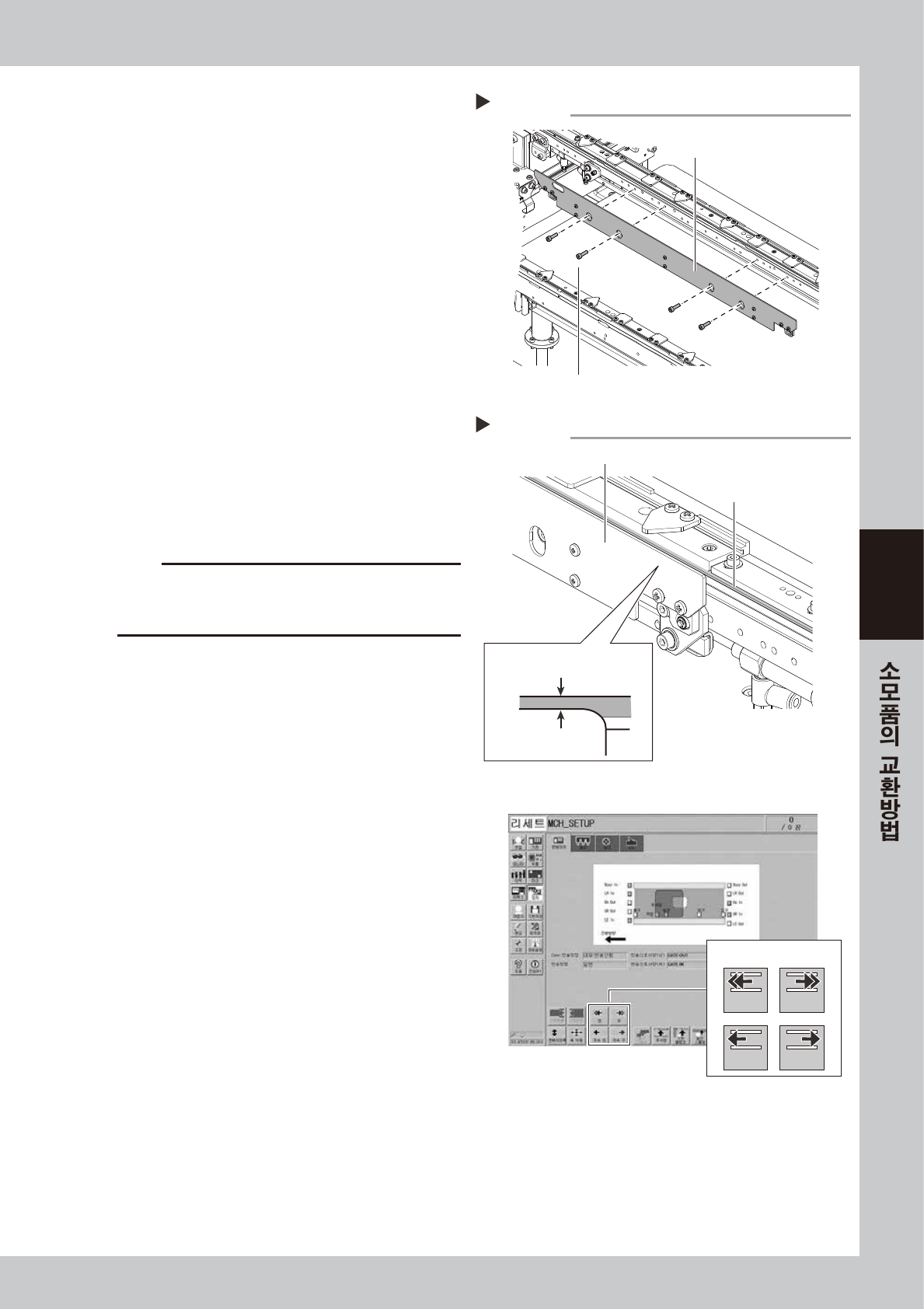

기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 장착하고 육각
렌치 (3) 로 기판 클램프 보드의 고정 볼트를
체결해 주십시오 .
2. 푸쉬업 플레이트상에 깔아둔 사각건을 정리합
니다 .
57425 -L1- 00
0
벨트의 장착상태를 확인합니다 .
1. 기판 클램프 보드의 상면의 위치가 벨트 상면
보다 약 0.5mm 낮은 위치에 있는지 확인해
주십시오 .
2. 장비의 안전 커버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착합니다 .
3. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜서 동작상태를 확인
하여 주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 ,
벨트가 느슨할 경우는 , 텐션 풀리의 위치를
다시 조정해 주십시오 .
58401-L1-00
c
주의
벨트의 상면과 기판 클램프 상면의 높이에 거의 차이가 없으
면 , 기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
Step9
기판 클램프 보드의 장착
기판 클램프 보드
기판 클램프 보드의 고정볼트
벨트의 장착상태 확인
Step 10
컨베이어 벨트
[컨베이어 구동] 버튼
0.5 mm
기판 클램프 보드
벨트 상면
<컨베이어 동작확인>
좌 우
저속 좌 저속 우
기판 클램프 보드
