5-2
5
2. 급유개소와 주기

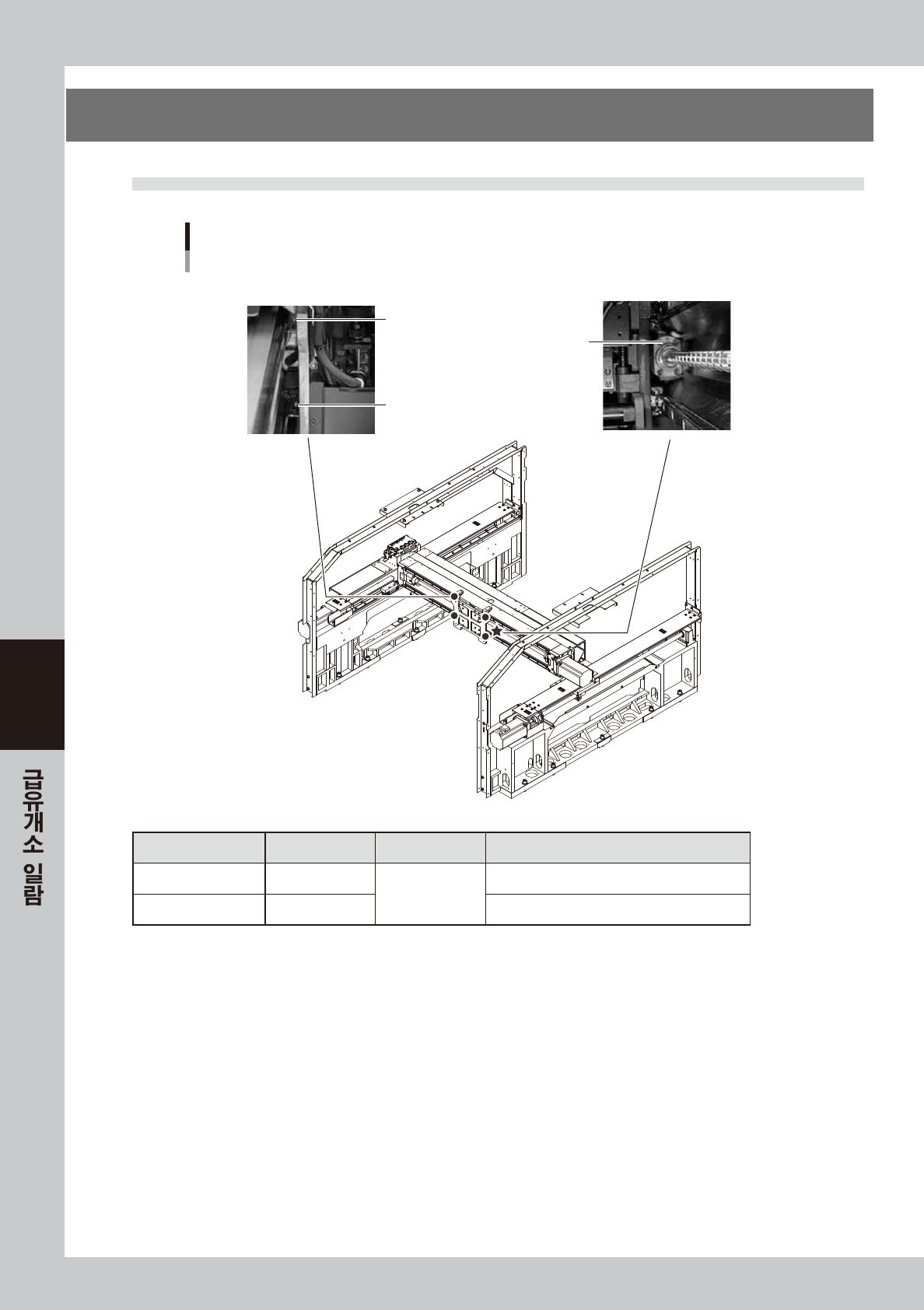

2.1 X 축
X축 가이드부 X축 볼스크류부
구리스 니플
구리스 니플 (하부)
구리스 니플 (상부)
X축의 급유개소
57501-L1-00
급유부위 급유개소 주기 작업방법
가이드 4
2 개월
구리스 건 : 굽은타입 노즐 ( φ 5mm)
볼스크류 1 구리스 건 ： 굽은타입 노즐 ( φ 5mm)
5-3
5

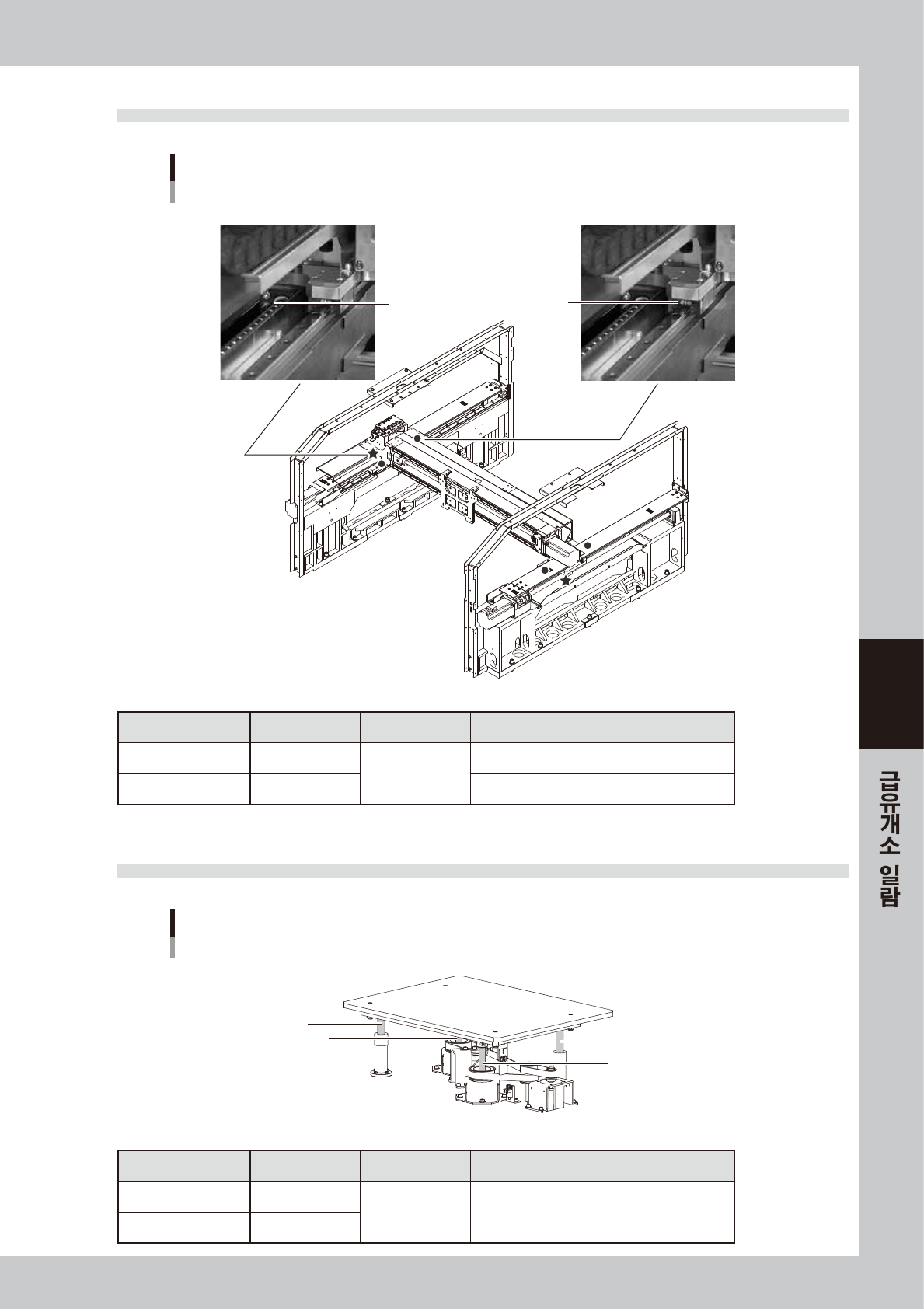

2.2 Y 축
Y축의 급유개소
구리스 니플
구리스 니플
(전후 2군데)
Y축 가이드부Y축 볼스크류부
57502-L1- 00
급유부위 급유개소 주기 작업방법
가이드 4
2 개월
구리스 건 : 표준타입 노즐 ( φ 10mm)
볼스크류 2 구리스 건 ： 플렉시블타입 노즐 ( φ 14mm)
2.3 PU 축
PU축의 급유개소
볼스크류
볼스크류
볼가이드
볼가이드
57503-L1- 0 0
급유부위 급유개소 주기 작업방법
볼가이드 2 ( 트윈사양은 4)
2 개월 손으로 도포
볼스크류 2 ( 트윈사양은 4)
5-4
5

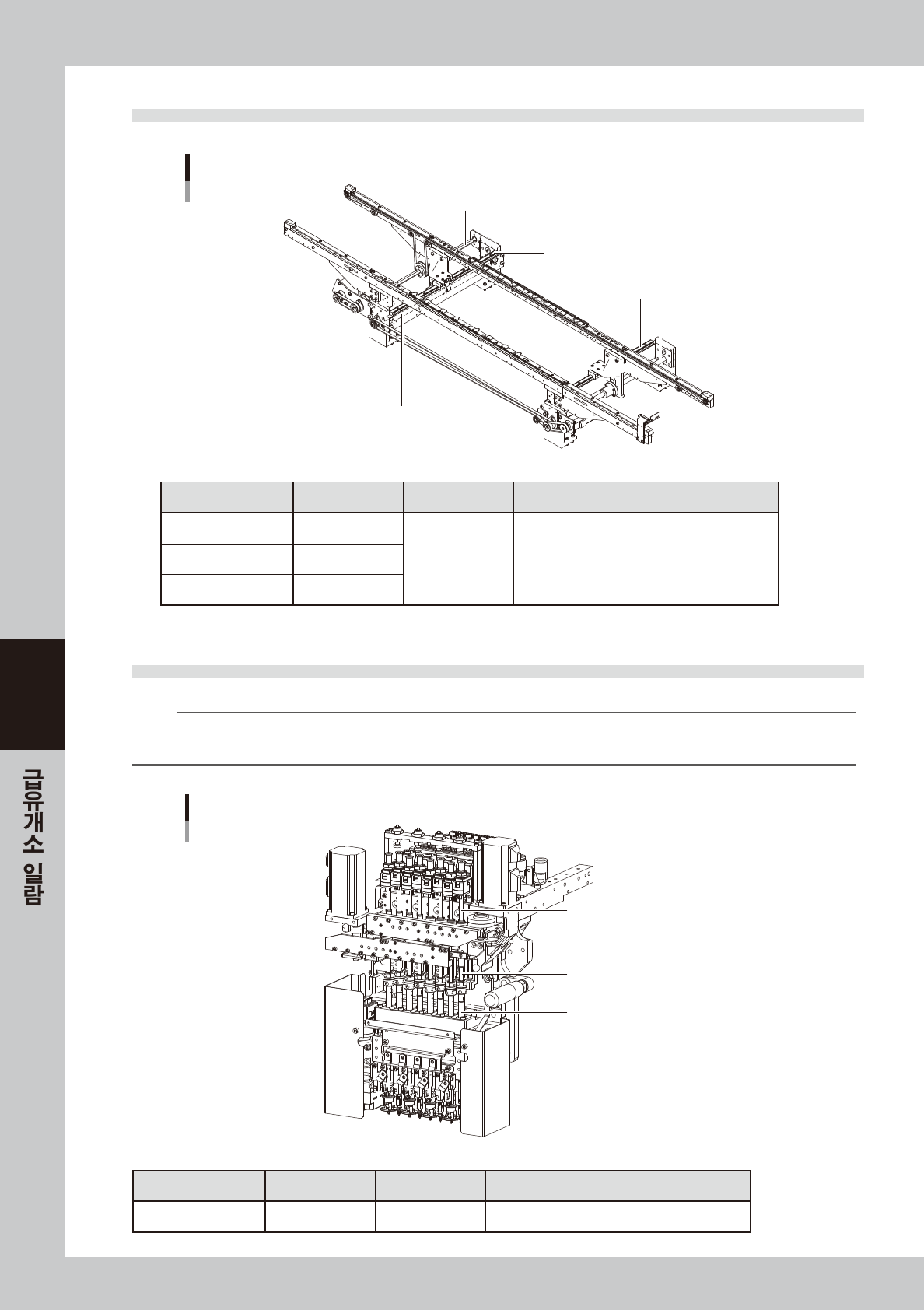

2.4 W 축 ( 컨베이어 )
W축의 급유개소
W축 볼스크류
W축 볼스크류
6각 스플라인
W축 가이드
W축 가이드
57504-L1-00
급유부위 급유개소 주기 작업방법
가이드 2
6 개월 손으로 도포볼스크류 2
6 각 스플라인 1
2.5 Z 축 ( 스플라인 샤프트 )
n
요점
Z 축 ( 스플라인 샤프트 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의
구리스가 없어지면 녹이 생길 우려가 있으므로, 필요에 따라 녹을 방지하는 목적으로 지정 구리스(NSL)를 엷게 도포해 주십시오.
Z축의 급유개소
Z축 스플라인샤프트 (상부)
Z축 스플라인샤프트 (하부)
Z축 스플라인샤프트 (중간)
57505-L1- 0 0
급유부위 급유개소 주기 작업방법
Z 축 스플라인 샤프트 8 필요시 손으로 도포 ( 엷게 )
