A-1
A
1. 사양

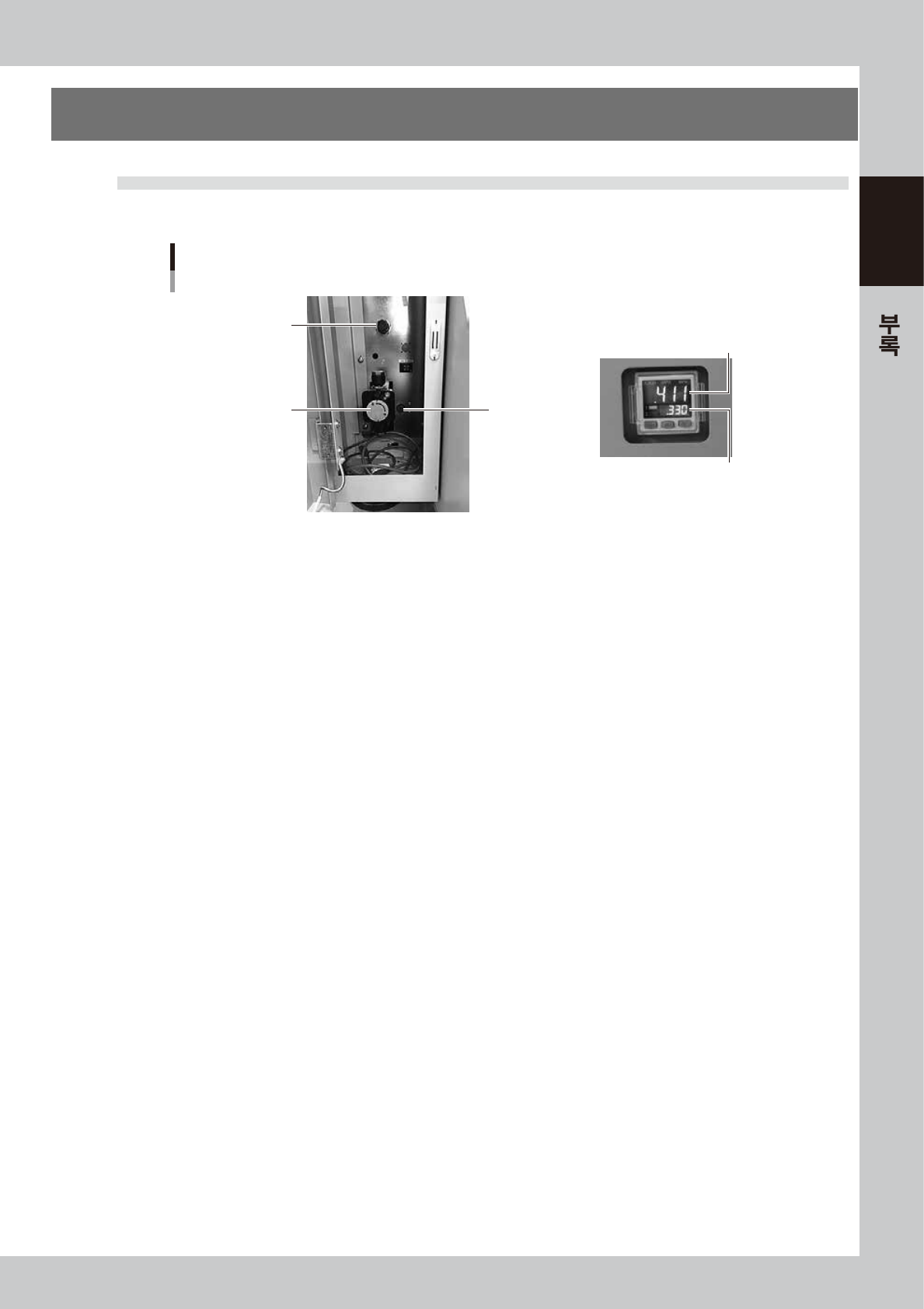

1.1 에어압 조정부
본체 정면의 좌측 및 좌측하단 패널내에 , 본체의 에어 구동부에 공급하는 에어압 조정부가 있습니다.
에어압 조정부
에어 공급/배출 밸브
에어 컷 밸브
(테이프 커터용)
압력 조정기
본체 설정압력
에어다운 검출압력
57A00-L1-00
■ 공급에어 압력
공급에어 압력이란 , 압력조정기에서 에어압을 설정하기 전의 본체에 공급되는 원 에어압력을 말합니다 .
하기의 적정 범위내로 공급해 주십시오 .
0.45MPa~0.70MPa
■ 압력표시계
설정에어압력 ( 상단 ) 과 에어다운 검출압력 ( 하단 ) 이 표시되어 있습니다 .
보통 상태에서는 녹색으로 표시되고 , 에어다운 검출시에는 적색으로 바뀝니다 .
■ 설정압력과 에어다운 검출압력
본체 설정압력 ( 상단 ) ：0.40MPa~0.41MPa
에어다운 검출압력 ( 하단 ) ：0.33MPa
■ 에어 공급 / 배출 밸브
이 밸브를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아 있는 에어도 배출합니다 .
■ 에어 컷 밸브 ( 테이프 커터용 )
이 밸브를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아 있는 에어도 배출합니다 .
■ 원에어 공급부
40SH ( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비해서 접속해 주십시오 . 에어 드라이어 및 에어필터
를 통과한 청정한 에어를 사용해 주십시오 .
A-2
A
1.2 전원 접속부
본체 정면하단 우측패널을 열면 전원 접속부가 있습니다. 그림과 같은 전원 케이블을 사용해서 , 전원 접속단자
판에 L1, L2, L3 과 어스 (PE) 를 연결합니다.
■ 전원사양
장비명칭 전원 주파수 전원용량
YS100 삼상교류 200/208/220/240/380/400/416V( ± 10%) 50/60Hz 5.2kVA
전원입력 단자 （L1, L2, L3)
어스단자 （PE）
메인 브레이커
전원입력 단자
57A01-L1-00
원형 압착단자
압착단자 Y형
전원 케이블 가공예
L1
L2
L3
PE
L=100mm
57A02 -L1- 00
c
주의
전원 케이블에는 , 도체 단면적이 2.5 ㎟ 이상의 것을 사용하여 주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
