1-7 1 명칭 부품 명칭 부 품 번호 비고 노즐관 련 기타 BODY , NOZ ZLE 31 1 KHY -M77 1 1 -03X 3 11 A 용 노즐 선단 부만 BODY , NOZ ZLE 31 2 K H Y- M 7 7 2 1- 0 2 X 312 A 용 BODY , NOZ ZLE 31 3 K H Y- M 7 7 3 1- 0 2 X 313 A 용 BODY , NOZ ZLE 3 01 KHN-M7…
1-6
1
2.1.2 노즐
■ 소모품 ( 옵션 구입품 )
•
SF 헤드유닛 사양 , FNC 헤드유닛 사양 공통노즐
명칭 부품 명칭 부품 번호 비고
표준
30X 계 노즐
NOZZLE 301A ASSY. KHN-M7710-A4X 0603~1005 사이즈의 부품
NOZZLE 302A ASSY. KHN-M7720-A3X 1608~3216 사이즈의 부품
협인접
31X 계 노즐
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 전용
NOZZLE 312A ASSY. KHY-M7720-A3X 1005~1608 사이즈의 부품
NOZZLE 313A ASSY. KHY-M7730-A2X 2012~3225 사이즈의 부품
표준
•
협인접
공통노즐
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532~7343 사이즈의 부품 , SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP, PLCC 등
참고
표준 타입과 협인접 타입 노즐의 혼합운용은 할 수 없습니다.
•
SF 헤드유닛 사양 전용 노즐
명칭 부품 명칭 부품 번호 비고
표준
•
협인접
공통노즐
NOZZLE 305A/316A AS. KHY-M7760-A0X
☐
32mm~45mm 의 부품
NOZZLE 306A/317A AS. KHY-M7770-A0X 원통형상 부품
그리퍼 노즐 (OP) Type30LH - 부품형상에 맞춰서 선정
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있습니다 . 주문시에는 반드시 최신 내용인지 확인해 주십시오 .
n
요점
그리퍼 노즐은 특수형상 부품의 흡장착에 사용합니다 . 부품의 형상에 맞춰서 선정하며 , 특주로 제작합니다 .
1-7
1
명칭 부품 명칭 부품 번호 비고
노즐관련 기타
BODY, NOZZLE 311 KHY-M7711-03X 311A 용
노즐 선단부만
BODY, NOZZLE 312 KHY-M7721-02X 312A 용
BODY, NOZZLE 313 KHY-M7731-02X 313A 용
BODY, NOZZLE 301 KHN-M7711-05X 301A 용
BODY, NOZZLE 302 KHN-M7721-04X 302A 용
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 용
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 용
BODY, NOZZLE 305/316 KHY-M7761- 00X 305A/316A 용
SPRING KHN-M7713-0 0X 303A/314A, 306A/317A, 313A 용
SPRING KHN -M7713 -10X 301A, 302A, 311A, 312A 용
PIN KHN-M7714-00X
301A, 302A, 303A/314A,
306/317A, 312A, 313A 용
CLIP KHN-M7715-00X
301A, 302A, 303A/314A,
306A/317A, 311A, 312A, 313A 용
O-RING 90990-17J081 304A/315A 용 오존 대책품
O-RING 90990-17J083 305A/316A 용 오존 대책품
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있습니다 . 주문시에는 반드시 최신 내용인지 확인해 주십시오 .
1-8
1
•

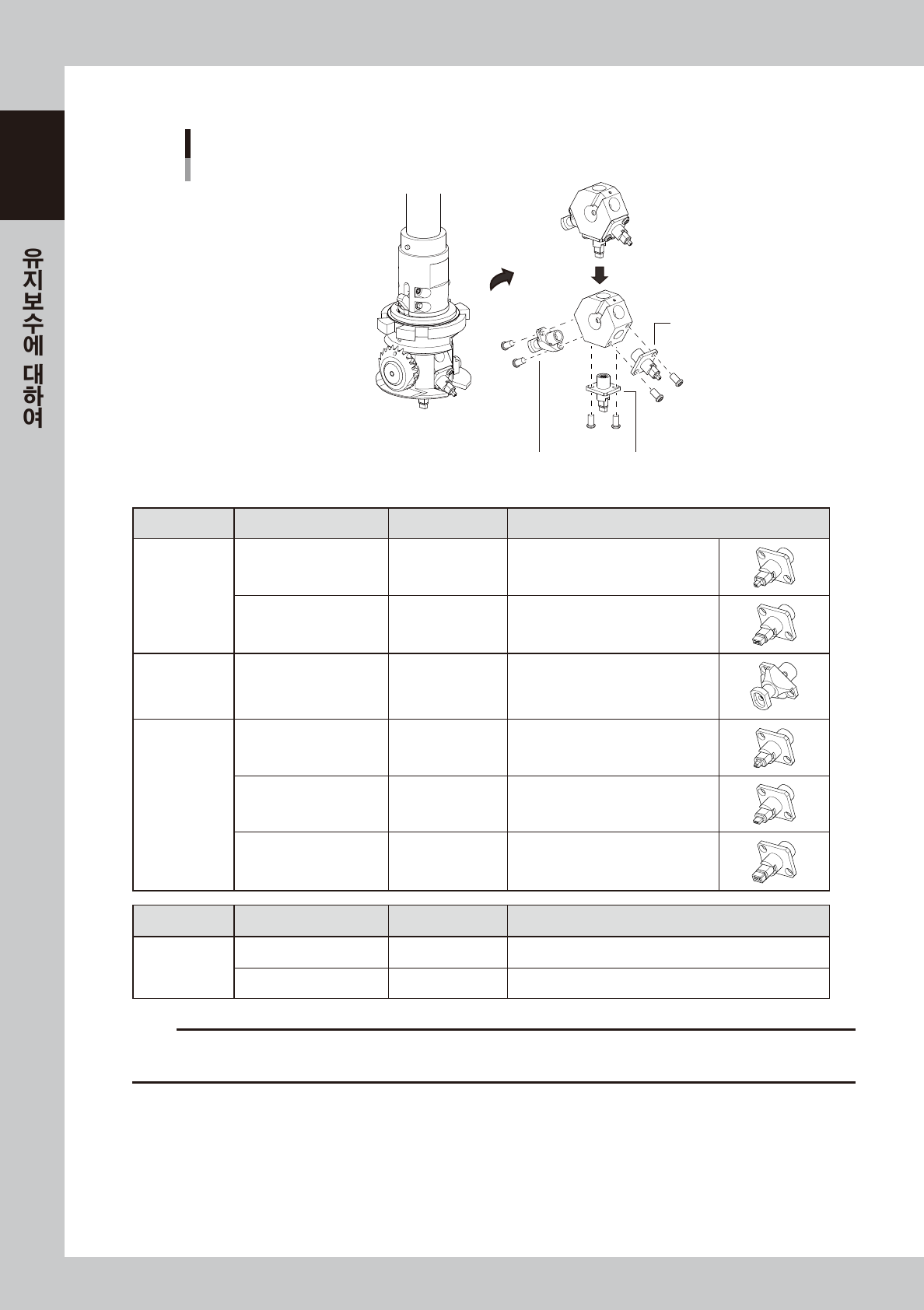

FNC 헤드유닛 사양 전용 노즐 ( 인덱스 노즐 )
FNC 헤드
인덱스 노즐의 예
Type 301F즐 노즐
Type 302F 노즐Type 303F 노즐
57108-L1-00
명칭 부품 명칭 부품 번호 비고
표준타입 노즐
NOZZLE 71FA ASSY. KV8- M71N1-A1X
0603 〜1005 사이즈의 부품
소프트상으로는 301F 노즐
NOZZLE 72F ASSY. KV8-M71N2-A1X
1608 〜 3216 사이즈의 부품
소프트상으로는 302F 노즐
표준
•
협인접
공통노즐
NOZZLE 73F/93F ASSY. KV8-M71N3-A0X
4532 〜 7343 사이즈의 부품 , SOP
소프트상으로는 303F 노즐 또는
314F 노즐
협인접 타입 노즐
NOZZLE 311F ASSY. KJJ-M71N1-A0X
0603 전용
소프트상으로는 311F 노즐
NOZZLE 312F ASSY. KJJ-M71N2-A0X
1005 〜1608 사이즈의 부품
소프트상으로는 312F 노즐
NOZZLE 92F ASSY. KV8-M772F-A0X
2012 〜 3225 사이즈의 부품
소프트상으로는 313F 노즐
명칭 부품 명칭 부품 번호 비고
노즐관련 기타
SPRING KV8-M71U7- 00X 71F(301F), 72F(302F), 73F(303F), 311F, 312F, 313F 용
SCREW, PAN HEAD 90990-08J012 인덱스 노즐 고정 나사
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있습니다 . 주문시에는 반드시 최신 내용인지 확인해 주십시오 .
