1.2 육안으로 확인하기
노즐을 육안으로 확인하는 방법에는 , 헤드로 부터 노즐을 탈착해서 확인하는 방법과 노즐 스테이션으로 부터
노즐을 탈착해서 확인하는 2 가지의 방법이 있습니다.
■ 탈착한 노즐을 확인하는 포인트
탈착한 노즐을 확대경 등으로 확대해서 확인합니다 .
노즐 선단부 , 또는 노즐 구멍에 솔더나 더러움이 부착되어 있을 경우에는 , 노즐의 청소를 실시해 주십시오 .
노즐 선단부
노즐 구멍에 솔더가
부착되어 있다
노즐 선단(평면)에
솔더가 부착되어 있다
노즐 구멍

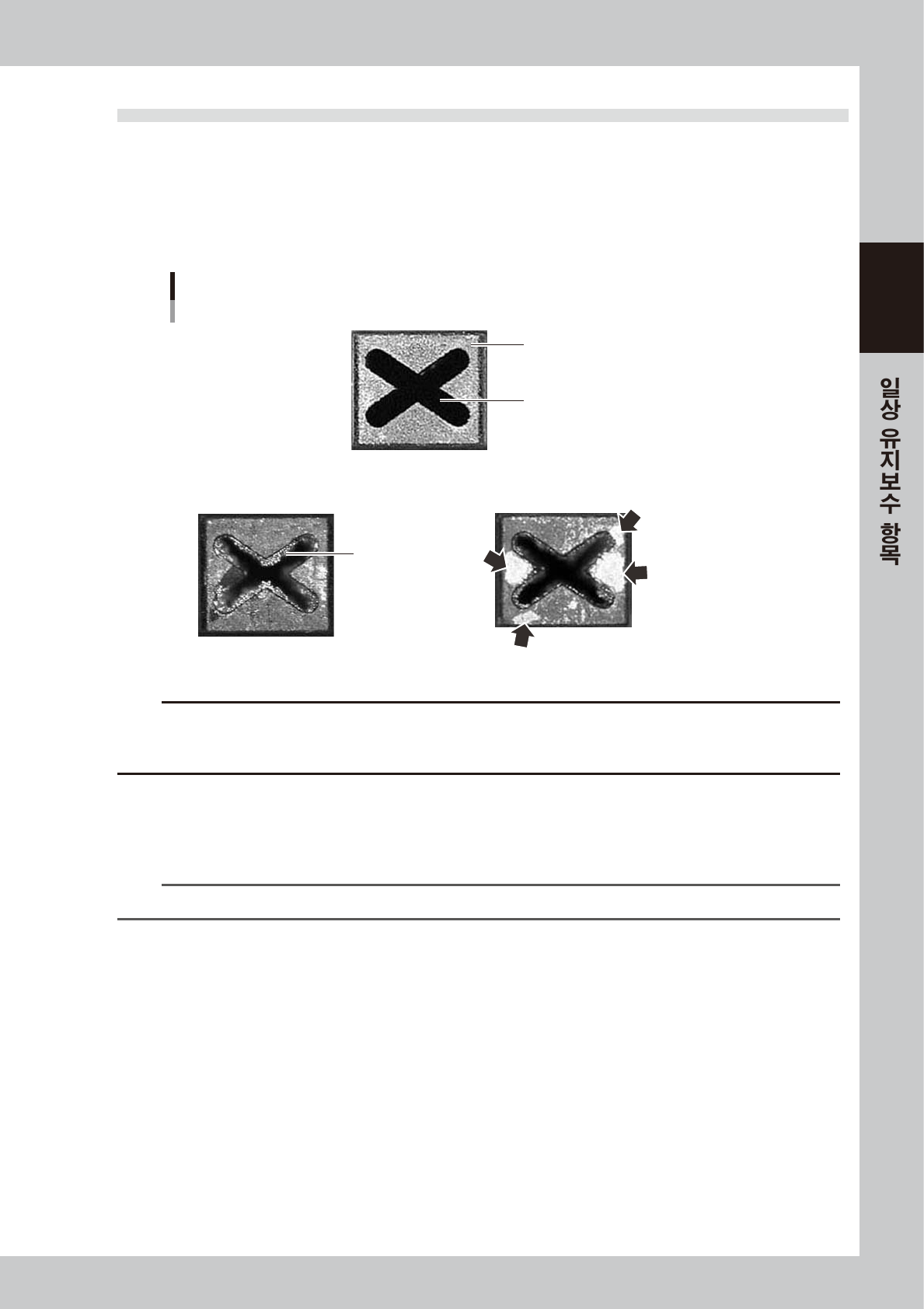

노즐상태의 확인 포인트
◆ 정상인 상태
NG 개구부가 막혀 있는 상태 NG 선단이 빛나고 있는 상태
57200 -L1-10
c
주의
상기의 확인을 한 상태에서 NG 라고 판단된 경우는 , 노즐의 개구부 및 선단부를 청소해 주십시오 .
청소방법에 관해서는 제 3 장「1.1 노즐의 점검과 청소」및「2.1 노즐 에어경로의 청소」를 참조해 주십시오 .
FNC 노즐의 경우는 , 제 3 장「2.2 FNC 노즐의 청소」를 참조해서 노즐을 청소합니다 .
■ 헤드로부터 각 노즐을 빼서 확인하는 방법
1. 노즐을 빼기 쉬운 위치에 헤드를 이동시켜서 , 손으로 노즐을 빼 주십시오 .
2. 확인 및 노즐청소가 완료되면 , 노즐의 방향에 주의해서 원위치에 세팅합니다 .
n
요점
좀더 간편한 방법은 , 헤드에 장착되어 있는 노즐을 거울 등으로 확인할 수 있습니다 .
■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법
1. 모든 노즐을 노즐 스테이션에 수납합니다 .
2. 「장치」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐을 탈착 가능한 상태로 합니다 .
3. 확인 및 노즐청소가 완료되면 , 노즐을 원위치에 되돌린 후에 [ 노즐 STN 셔터 ] 버튼을 누릅니다 .
2-6
2

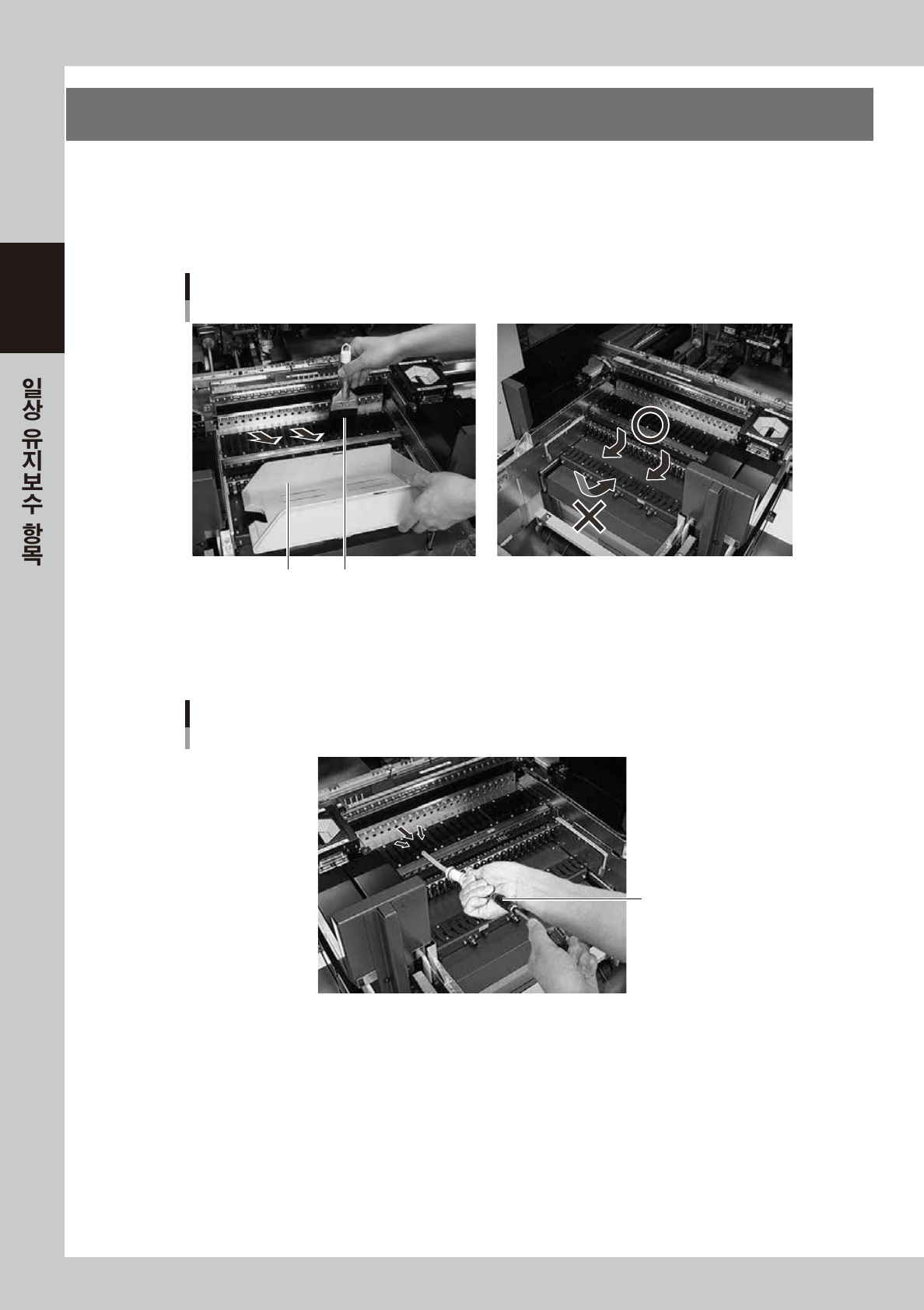

2. 피더플레이트의 청소
피더 플레이트상에 칩과 이물질이 떨어져 있으면 , 피더세팅을 할 때 끼여서 흡착위치의 틀어짐을 발생시키는
원인이 됩니다 . 이를 방지하기 위해서 정기적으로 점검과 청소를 실행하실 것을 권장합니다 .
■ 부속 브러시로 청소
부속 브러시를 사용해서 , 다음과 같이 청소해 주십시오 .
청소용 브러시
피더플레이트(뱅크)의 청소
쓰레받기
57202-L1-0 0
■ 청소기 또는 버큠 ASSY( 옵션 ) 로 청소
가정용 청소기 또는 옵션인 버큠 ASSY(KHY-M88V0-A0X) 를 장비 정면의 에어 커넥터에 접속해서 , 미세한 이물질 등
을 빨아 들이듯이 청소해 주십시오 .
버큠 ASSY
피더 플레이트의 청소
버큠 ASSY를 사용
57205-L1-00
2-7
2

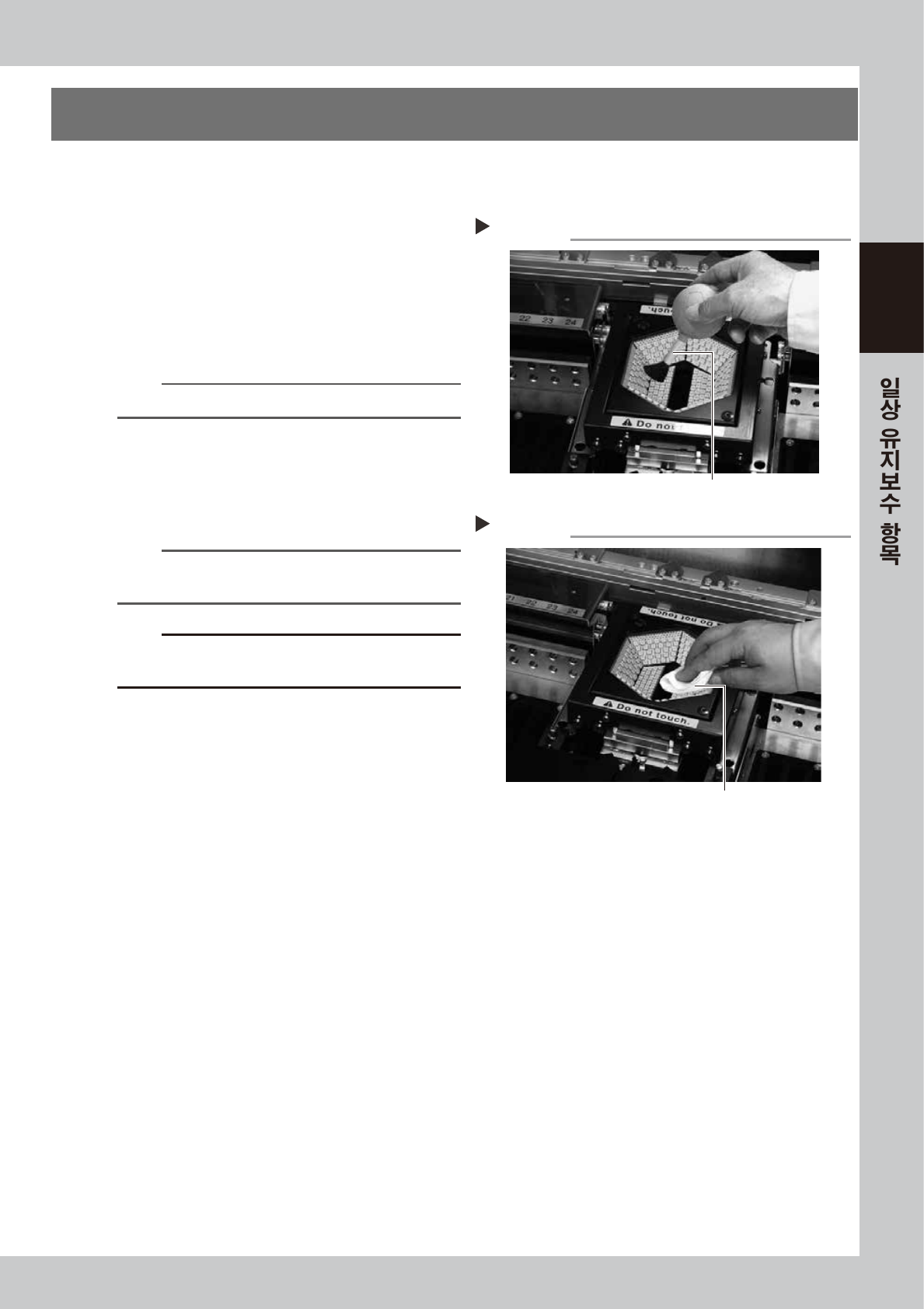

3. 멀티 카메라 조명보호 글래스의 청소
멀티 카메라의 조명보호 글래스에 먼지가 묻어 있으면 , 부품인식 에러의 원인이 됩니다 . 이를 방지하기 위해서
정기적으로 점검과 청소를 실행하실 것을 권장합니다 .
e
1
조명 보호 글래스상의 먼지를 털어냅니
다.
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 블로워 브러시로 조명 보호 글래스상의 먼지를
털어냅니다 .
57203-L1-00
참고
블로워 브러시는 옵션 구입품입니다.
2
조명 보호 글래스를 닦습니다 .
와이퍼 또는 클리닝 페이퍼 등에 렌즈 클리너를
몇 방울 묻혀서 보호 글래스를 닦아 주십시오 .
5720 4 -L1- 0 0
n
요점
와이퍼는 먼지가 나지 않는 것을 사용하여 주십시오 .
렌즈 클리너와 클리닝 페이퍼는 옵션 구입품입니다.
c
주의
렌즈 클리너 이외의 용제 (IPA, 아세톤 ) 는 사용하지 마십시
오.
블로워 브러시로 먼지를 털어낸다
Step 1
블로워 브러시
와이퍼로 보호 글래스를 닦는다
Step 2
먼지가 나지 않는 닦기용 와이퍼
