3-15
3
9
노즐 스프링을 청소합니다 .
스프링에 IPA( 이소프로필 알코올 ) 또는 에탄올을
도포하고 , 수차례 탄성동작을 반복해서 청소해
주십시오 . 청소 후에는 충분히 에어 블로우해서
남아 있는 IPA 또는 에탄올을 제거해 주십시오 .
0
스프링부에 급유합니다 .
스프링에 정밀 드라이버 등으로 소량 ( 스며들 정
도 ) 의 터빈유를 도포해 주십시오 .
57323-L1- 00
q
탄성 동작을 확인합니다 .
수차례 탄성동작을 반복해서 , 터빈유를 스면들게
합니다 . 먼지가 나지 않는 헝겊 등을 사용해서
노즐 주위의 잔여 유분을 닦아냅니다 .
57324-L1-00
w
잔여 유분을 제거합니다 .
노즐 선단에서 약 5 초 , 노즐 장착부에서 약 5 초
정도 에어 블로우 툴로 에어블로우 합니다 .
이 작업을 3 회정도 반복해서 노즐내에 남아 있는
여분의 터빈유를 제거해 주십시오 .
n
요점
스프링에는 얇은 막의 유분이 생길 정도면 충분합니다.
e
유분의 제거상태를 확인합니다 .
임의로 시판용 기름종이 등을 사용해서 노즐내의
잔여 유분의 상태를 확인하여 주십시오 .
n
요점
일반적으로 , Step12 의 작업을 하면 유분은 제거됩니다만,
남아 있을 경우는 다시 한번 더 에어블로우 해 주십시오 .
57325-L1- 00
Step 10
노즐
정밀 드라이버로 터빈유를 소량도포
스프링부의 급유
Step 11
탄성 동작의 확인
노즐 선단부
Step 13
잔여 유분의 확인
처음에, 노즐선단에서 5초간
블로우하면 유분이 나옵니다.
선단과 장착부에서 각각
5초간 블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
완료입니다.
기름종이

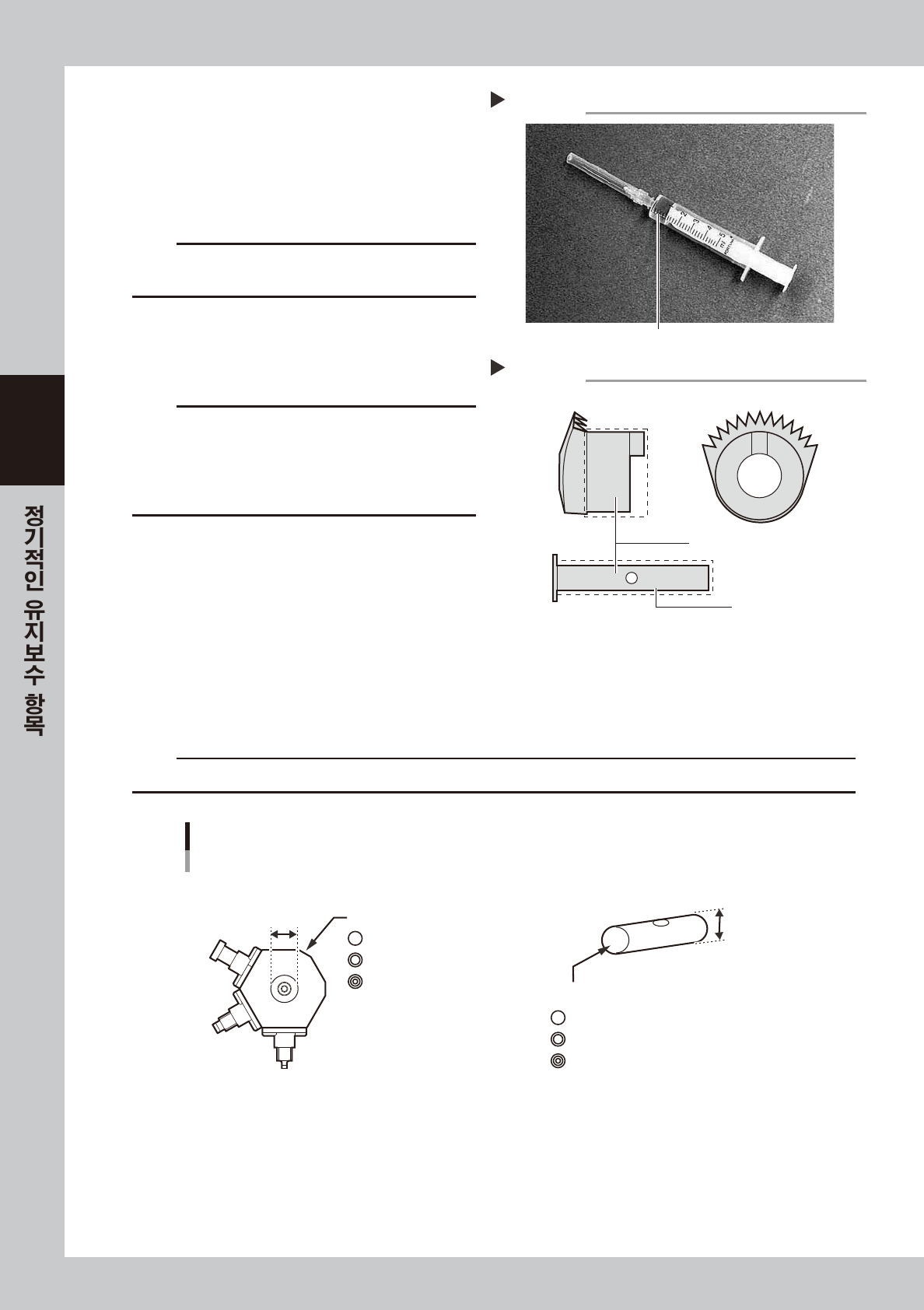

3-16
3
r
베벨기어 , 샤프트에 급유합니다 .
노즐 스프링부 급유용 실린지와 터빈유（VG32）
를 사용해서 , 베벨기어의 안쪽과 샤프트에 각각
한방울씩 급유해서 손가락으로 도포해 주십시오 .
57326-L1-00
57327-L1-00
c
주의
베벨기어의 기어부에는 급유하지 말아 주십시오 . 이물질이
부착하면 , 끼일 우려가 있습니다 .
t
FNC 노즐 ASSY 를 조립합니다 .
십자 드라이버를 사용해서 , 노즐을 원상태로 노즐
블록에 조립합니다 .
c
주의
노즐은 탈착한 곳에 장착합니다 .
드라이버 날의 크기가 제조사에 따라 다소 다르므로 , 나사의
크기에 맞는 드라이버를 사용해 주십시오 .
노즐내에는 스프링이 들어 있습니다 . 분실하지 않도록 주의
해 주십시오 .
■ 베벨기어의 샤프트 (SHAFT_1) 를 교환할 경우의 주의사항
유지보수 작업에 있어서 베벨기어의 샤프트 (SHAFT_1) 를 단독으로 교환할 경우에는 주의가 필요합니다 . NOZZLE
ASSY 및 SHAFT_1 에는 편성이 있습니다 . 각각 식별기호 (
◯
, ◎ 등 ) 가 기입되어 있으며 , 내경측정값에 따라 3 등급
으로 나뉘어져 있습니다 . 반드시 같은 식별기호인 NOZZLE ASSY 와 SHAFT_1 을 편성해서 사용해 주십시오 .
c
주의
NOZZLE ASSY 와 SHAFT_1 의 편성을 무시하면 , 동작불량이나 흡착시의 진공이 새는 등의 문제가 일어날 수 있습니다 .
∅4mm
∅4mm
∅4mm
KV8-M71R1-10X ∅4mm
KV8-M71R1-20X ∅4mm
KV8-M71R1-30X
∅
4mm
NOZZLE ASSY
내경에 의해 3등급으로 나뉘어져 있다
식별기호
SHAFT_1
외경에 의해 3등급으로 나뉘어져 있다
식별기호
NOZZLE ASSY와 SHAFT_1의 편성
57328-L1- 00
Step 14
노즐 스프링부 급유용 실린지
터빈유 (VG32)
Step 14
베벨기어 급유부
샤프트
한방울 급유한다

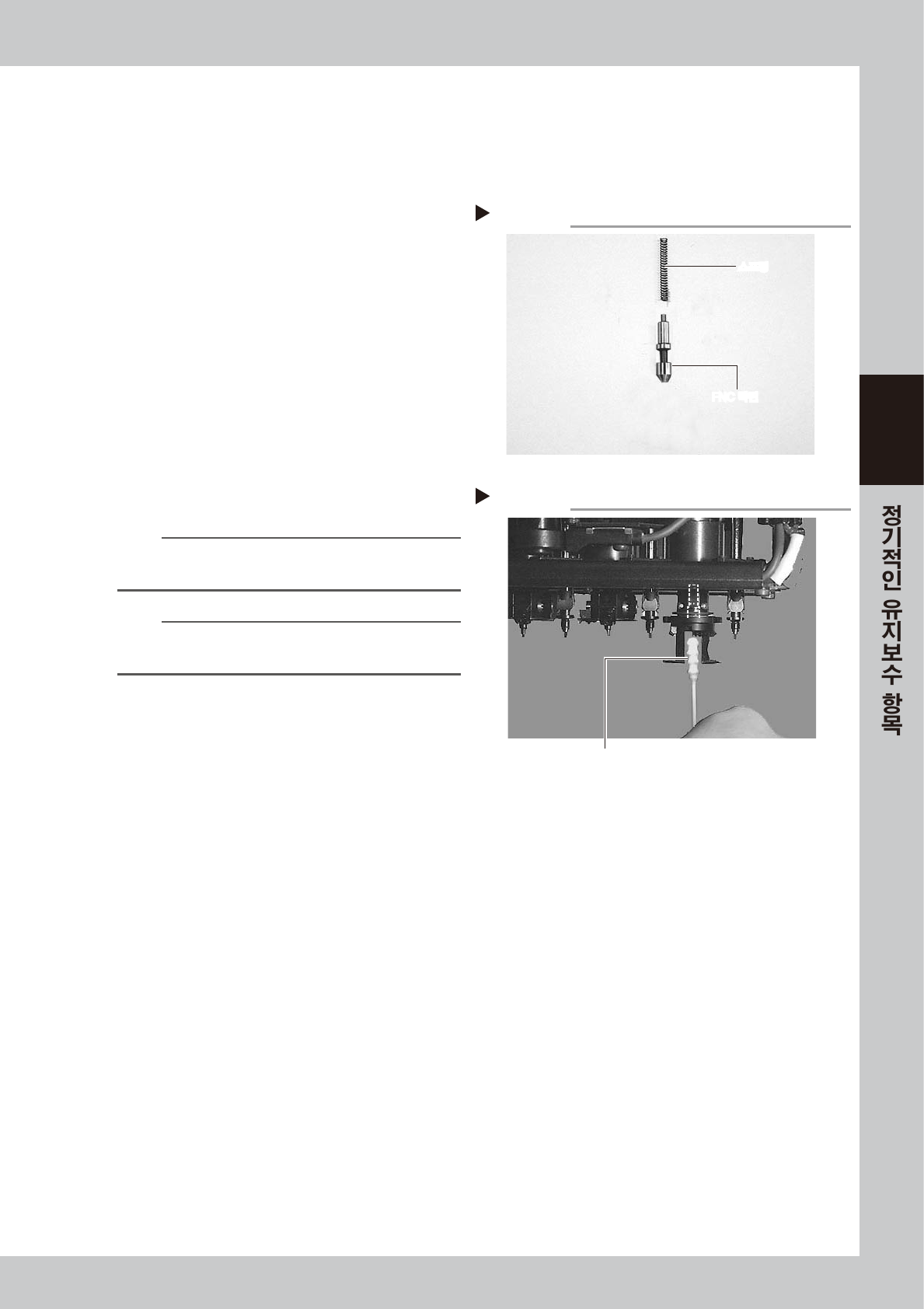

3-17
3
2.2.3 FNC 로케이트 핀의 청소
FNC 헤드의 내부에는 , FNC 노즐 ASSY 의 위치결정( 회전방지 ) 용 로케이트 핀이 사용되고 있습니다.
이 로케이트 핀과 그 삽입부에 이물질이 부착되어 있으면 흡장착 에러의 원인이 됩니다. 가동시간에 따라 다릅니
다만 , FNC 노즐 ASSY 의 분해 청소시, FNC 로케이트 핀과 그 삽입부도 청소하실 것을 권장합니다.
1
FNC 로케이트 핀 부품과 삽입부를 청소
합니다 .
FNC 로케이트 핀과 스프링에 부착되어 있는 더러
움을 알코올을 적신 와이퍼 등으로 깨끗하게 닦습
니다 .
57329 -L1- 0 0
2
FNC 로케이트 핀의 삽입부를 청소합니다 .
1. 스플라인 샤프트의 FNC 로케이트 핀 삽입부
의 에어경로를 에어 블로우 툴 ( 옵션 ) 로 블로
우합니다 .
2. 면봉에 알코올을 묻혀서 , FNC 로케이트 핀
삽입부를 안쪽까지 깨끗하게 닦습니다 .
3. 청소후 , 이물질의 부착여부를 확인합니다 .
57330-L1-00
n
요점
FNC 로케이트 핀 삽입부의 안쪽까지 깨끗이 닦아서 청소합니
다.
n
요점
면봉은 굴곡이 있는 시판용 면봉 ( 굵기 4mm 이내 ) 을 사용
하십시오 .
3
FNC 로케이트 핀에 급유합니다 .
노즐 스프링부 급유용 실린지로 터빈유 (VG32) 를
FNC 로케이트 핀에 1~2 방울 묻혀서 , 손가락으
로 균일하게 도포해 주십시오 .
4
FNC 로케이트 핀과 스프링을 조립합니다 .
후술의「2.2.4 FNC 노즐 ASSY 의 장착」으로
진행해 주십시오 .
Step 1
분리한 FNC 로케이트 핀과 스프링
스프링스프링
FNC 락핀FNC 로케이트 핀
Step 2
FNC 로케이트 핀 삽입부의 청소
알코올을 적신 면봉으로 닦는다
