3-26 3 5 새로운 구리스를 도 포 합니다 . 볼스크류 보호 장갑을 낀 손에 새로 운 지 정 구리 스 (NSL) 를 2cm 정 도 묻혀 서 , 볼스크 류 (2 군데 ) 의 리 드에 골 고 루 도포 합니다 . 볼가 이드 보호 장갑을 낀 손에 새로 운 지 정 구리 스 (NSL) 를 2cm 정 도 묻혀 서 , 볼가이 드에 골고 루 도포합니 다. 57 34 6 - L1- 0 0 6 구리스를 스며…
3-25
3

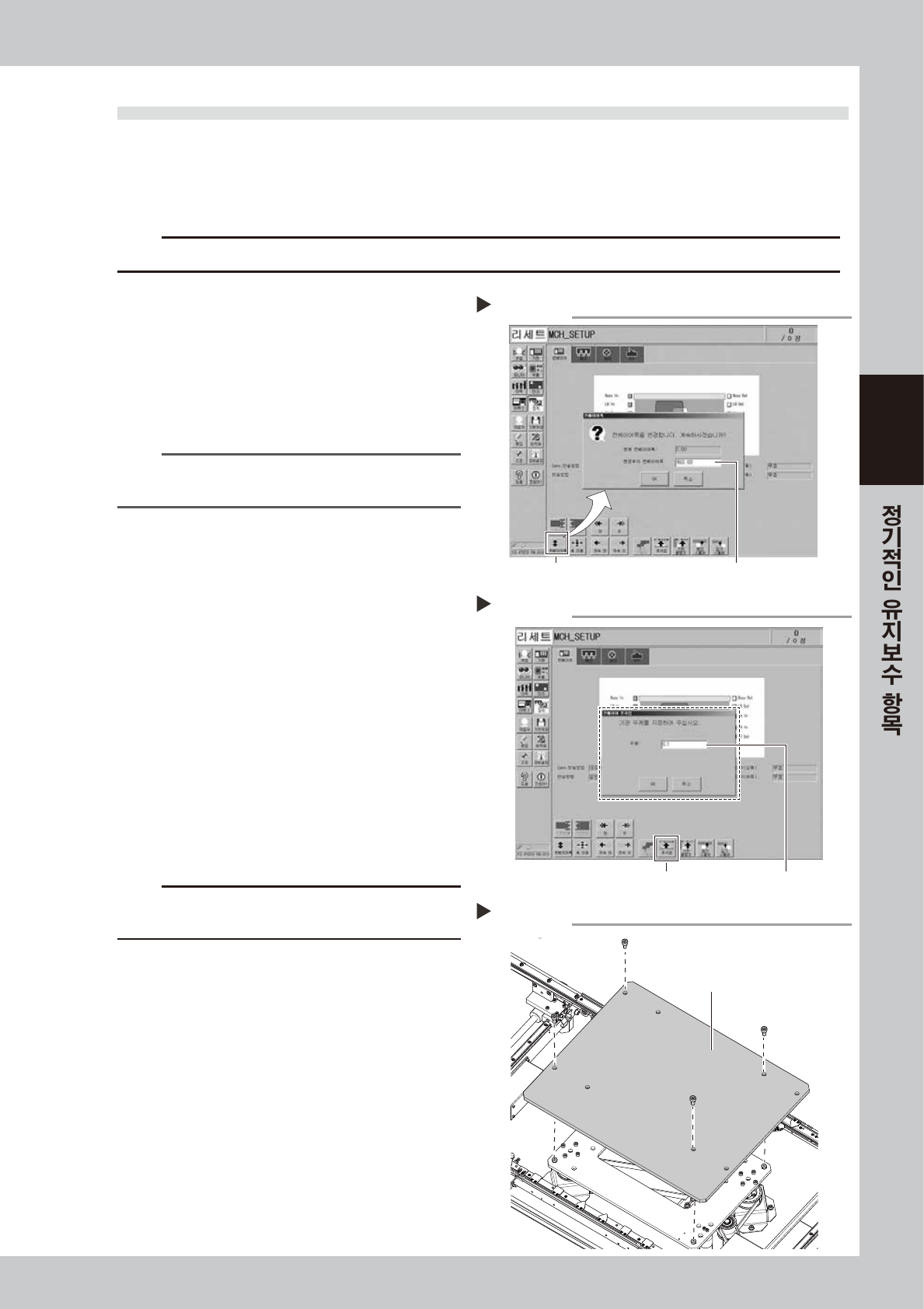

3.2 PU 축의 청소와 급유
PU( 푸쉬업 ) 축은, 기판 클램프시 기판휨을 방지하는 역할과 부품 탑재시에 기판의 눌림을 방지하는 중요한
축이 됩니다 .
또한 , 부품 탑재시에 기판의 눌림에 의한 탑재 정밀도의 틀어짐을 방지하는 역할도 있으므로 , 정상적으로 기능
하도록 정기적으로 청소하고 급유해 주십시오 .
c
주의
PU 축에 트러블이 발생한 경우에는 판매대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴 수 없습니다 .
1
컨베이어폭을 최대폭으로 설정합니다 .
1. [ 장치 ]-[ 컨베이어폭 ] 버튼을 눌러서
「컨베이어폭」화면을 표시합니다 .
2. 「변경후의 컨베이어폭」에 최대폭을 입력하고
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
5830 4 -L1- 0 0
참고
컨베이어의 최대폭은 , 표준 사양으로 460mm 또는 , 410mm
입니다 .
2
푸쉬업 유니트를 상승시킵니다 .
1. [ 푸쉬업 ] 버튼을 눌러서 ,「컨베이어 푸쉬업」
화면을 표시합니다 .
2. 「두께」란에「0.1mm」를 입력하고 , [OK] 버
튼을 눌러 주십시오 . 푸쉬업 유니트가 상승합
니다 .
58314 - L1- 0 0
3
푸쉬업 플레이트를 탈착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우에는 , 대차를 탈착합니다 .
3. 푸쉬업 플레이트의 고정볼트 (4 군데 ) 를 육각
렌치로 분리하고 , 푸쉬업 플레이트를 탈착해
주십시오 .
57378-L1- 0 0
c
주의
푸쉬업 플레이트는 무거우므로 , 취급시에는 충분히 주의해
주십시오 .
4
오래된 구리스를 제거합니다 .
볼스크류 (2 개 ) 와 볼가이드 (2 개 ) 의 오래된 구
리스를 먼지가 나지 않는 종이 와이퍼 등으로 깨끗
하게 제거해 주십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어의 최대폭을 입력
Step 2
푸쉬업 유니트의 상승
[푸쉬업] 버튼 「0.1mm」 를 입력
푸쉬업 플레이트의 탈착
Step3
푸쉬업 플레이트
3-26
3
5

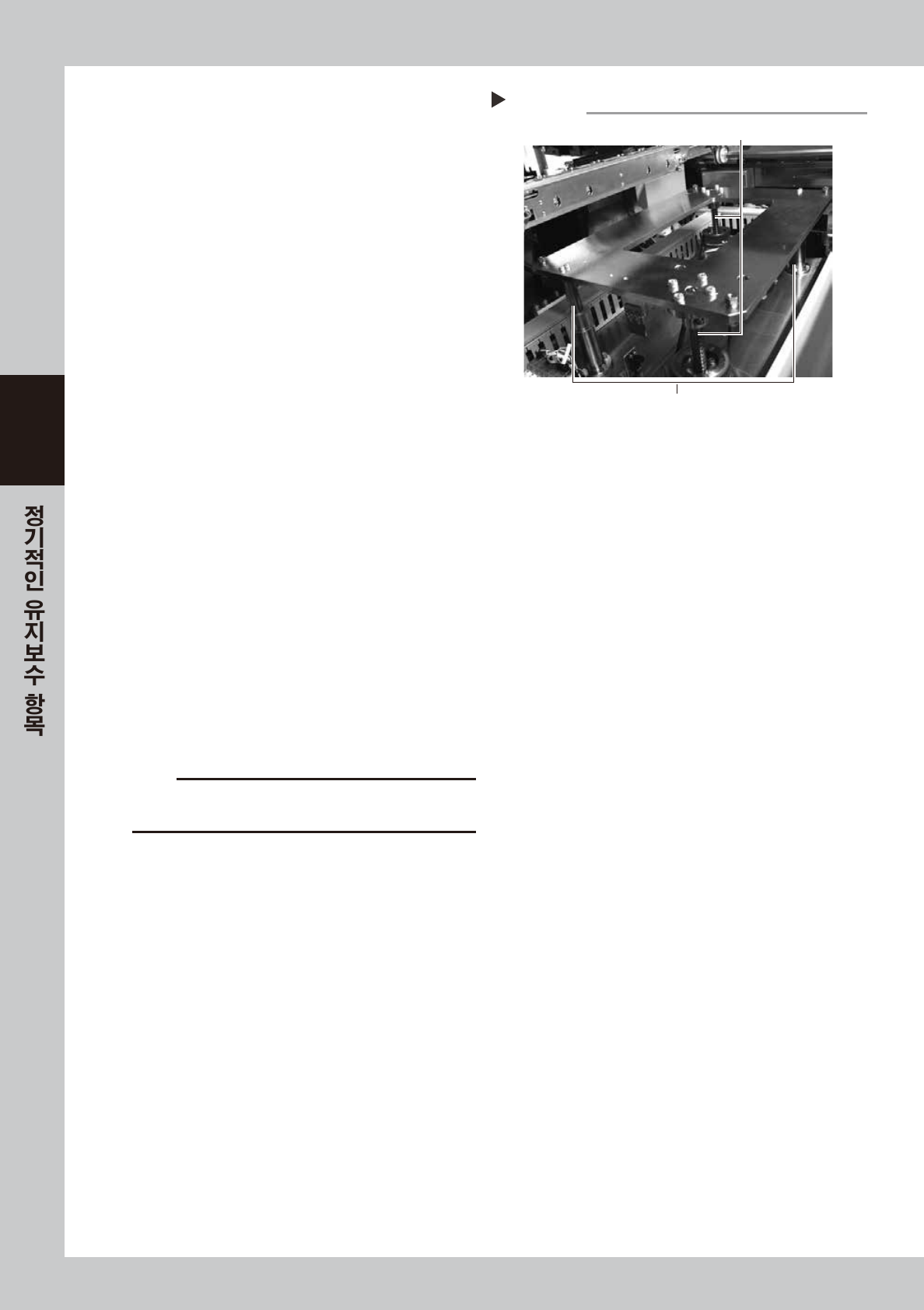

새로운 구리스를 도포합니다 .
볼스크류
보호장갑을 낀 손에 새로운 지정 구리스 (NSL) 를
2cm 정도 묻혀서 , 볼스크류 (2 군데 ) 의 리드에
골고루 도포합니다 .
볼가이드
보호장갑을 낀 손에 새로운 지정 구리스 (NSL) 를
2cm 정도 묻혀서 , 볼가이드에 골고루 도포합니
다.
57346 -L1- 0 0
6
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착해 주
십시오 .
2. [ 푸쉬업 ] 버튼을 눌러서 , 푸쉬업 유니트를
하강시킵니다 .
3. Step2 와 같은 식으로 푸쉬업 유니트를 상승
시킵니다 .
4. 상기의 2~3 의 작업을 반복해서 구리스를
스며들게한 후에 , 푸쉬업 유니트를 상승된
상태로 해 둡니다 .
e
7
여분의 구리스를 제거합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
2. 여분의 구리스를 먼지가 나지 않는 종이 와이
퍼 등으로 닦아냅니다 .
8
푸쉬업 플레이트를 원상태로 장착합니다 .
Step3 과 반대순으로 푸쉬업 플레이트를 장착해
주십시오 .
c
주의
푸쉬업 플레이트는 무거우므로 , 취급시에는 충분히 주의해
주십시오 .
Step 5
구리스 도포
볼스크류 2군데
볼가이드 2군데
3-27
3

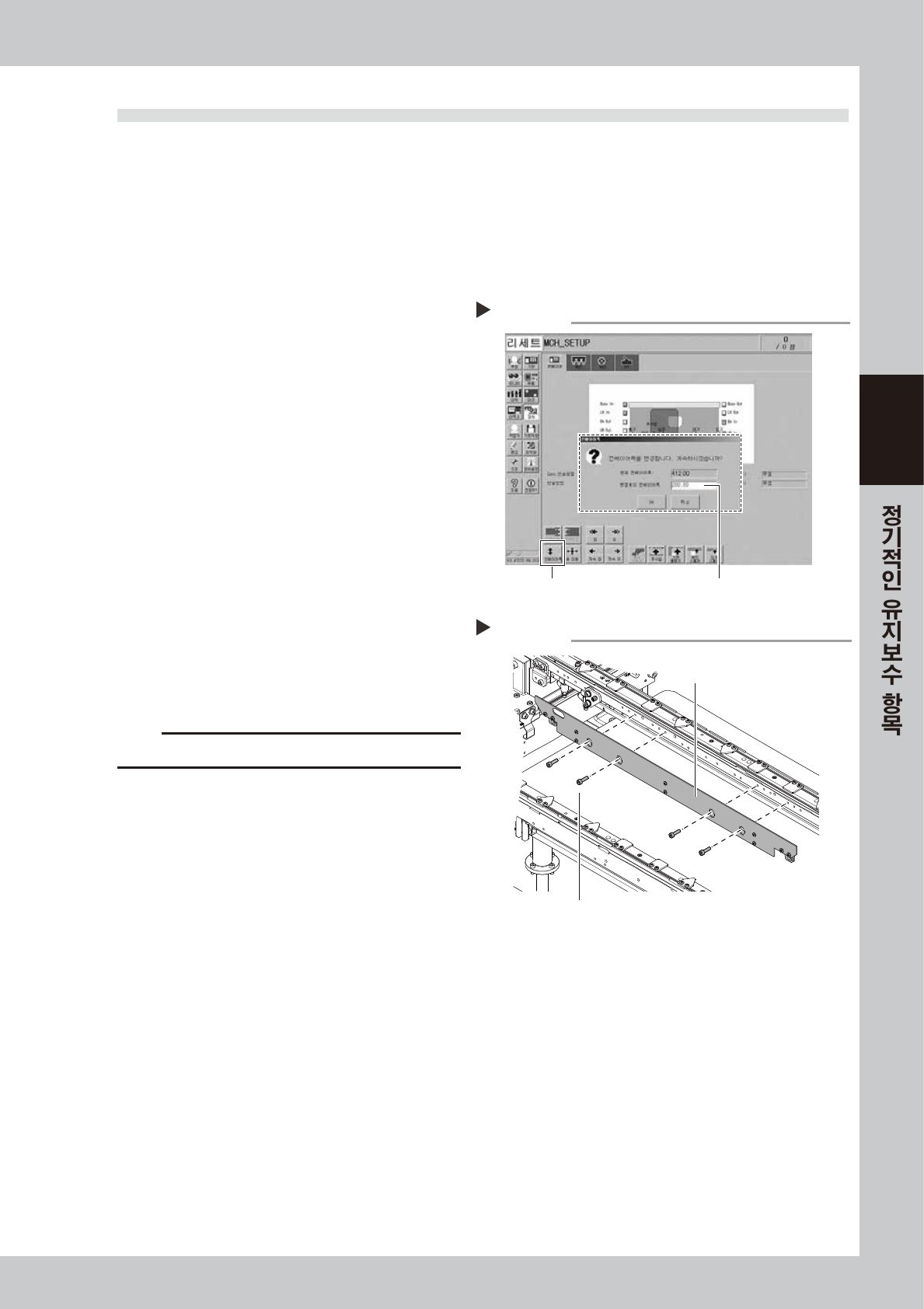

3.3 기판 반송부의 점검
3.3.1 컨베이어 벨트의 점검과 청소
벨트 반송면의 마모가 심해지면 , 미끄러짐이 발생해서 기판의 반송이 안정되지 않게 됩니다. 따라서 , 정기적으
로 컨베이어 벨트의 마모 상태를 확인할 필요가 있습니다.
그리고 , 벨트의 마모로 인해서 컨베이어 센서의 수광면에 마모 가루가 쌓이면 기판 오검출 등의 트러블이 발생할
가능성이 있는 한편, 벨트의 가이드부나 풀리의 외주부에 마모 가루가 쌓이면 벨트가 고착될 우려가 있습니다.
다음과 같이, 컨베이어 벨트의 마모 상태를 점검해 주십시오 .
1
컨베이어 폭을 변경합니다 .
1. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
변경 화면을 표시합니다 .
2. 「변경후의 컨베이어폭」란에 공구 ( 육각렌치 )
가 들어갈 정도의 수치(200mm)를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58305-L1-00
2
작업 준비를 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 사각건을 푸쉬업 플레이트상에 깔아둡니다 .
57379 -L1- 0 0
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드의 고정볼트
( 우측 그림의 4 군데 ) 를 빼고 , 기판 클램프 보드
를 떼어내 주십시오 .
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어 폭의 입력
Step3
기판 클램프 보드의 탈착
기판 클램프 보드
기판 클램프 보드의 고정볼트
