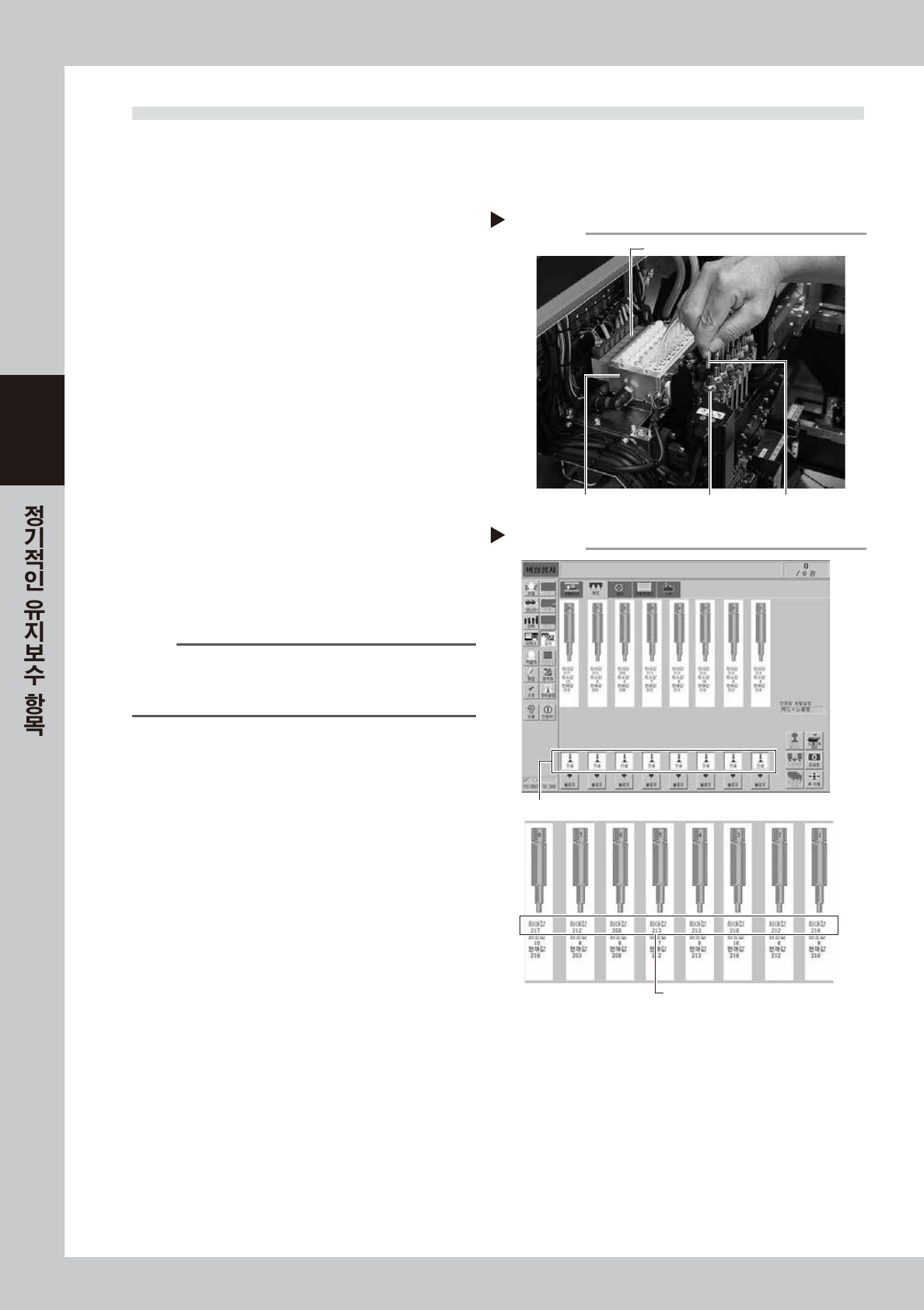

4.2 이젝터 진공압력의 점검
이젝터 유니트의 각 이젝터 개체의 진공레벨을 확인하고 , 상태를 판단합니다.
진공 레벨이 규정값까지 도달하지 않을 경우에는 , 밸브 또는 이젝터 BIT 를 교환할 필요가 있습니다.
제4장「3. 이젝터부」를 참조해서 교환작업을 실시해 주십시오 .
e
1
헤드 유닛을 앞쪽으로 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
에어 호스를 분리합니다 .
스플라인 샤프트쪽의 에어 조인트로부터 에어
호스를 전부 빼 주십시오 .
57349-L1- 00
3
각 이젝터의 진공레벨을 확인합니다 .
1. [ 장치 ] - 「헤드」탭을 선택합니다 .
2. 상기에서 분리한 호스의 선단을 손가락으로 막
고 , [ 진공 ] 버튼을 누릅니다 . 같은 식으로 모
든 헤드의 진공레벨을 확인해 주십시오 .
3. 밀폐된 상태에서의 최대값을 메모하고 , 측정
참고값 이상인지 확인해 주십시오 .
5830 6 -L1- 0 0
■ 이젝터 측정 참고값
밀폐상태 :190 이상
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로
( 스플라인 샤프트 내/ 이젝터와 스플라인의 에어호스 ) 를
다시 살표보고 , 필요에 따라서 청소와 교환을 해 주십시오 .
4
에어호스를 원상태로 끼웁니다 .
Step 2
이젝터
에어호스를 분리한다
투명 에어호스 에어조인트 이젝터 유니트
Step 3
진공레벨을 확인한다
각 헤드의 [진공]버튼을 누른다
부압 최대값(밀폐상태 최대값)을 확인
3-33
3
4.3 각 헤드의 블로우 밸브와 청소용 블로우 밸브의 동작확인
헤드유닛의 솔레노이드 밸브의 동작확인을 합니다. 헤드유닛의 밸브에는 각 헤드의 개체에서 블로우를 실행하는
솔레노이드 밸브와, 강한 블로우로 샤프트안을 청소하기 위한 청소용 블로우 밸브가 있습니다.
밸브에 동작불량이 발생하면 , 밸브를 교환할 필요가 있습니다.
제4장「3.2 솔레노이드 밸브의 교환」및 「3.3 청소용 블로우 밸브의 교환」을 참조해서 교환해 주십시오 .
c
주의
청소용 블로우는 강한 에어가 배출됩니다 . 청소용 블로우를 실행할 때에는 , 반드시 장착되어 있는 노즐을 탈착한 후에 실행해
주십시오 . 노즐을 장착한 상태에서 청소용 블로우를 실행하면 , 헤드로 부터 노즐이 빠져서 파손되거나 분실할 우려가 있습니다 .
1
모든 헤드로부터 노즐을 탈착합니다 .
FNC 헤드를 제외한 모든 헤드의 노즐을 탈착해
주십시오 .
1. 노즐 스테이션을 겸비하고 있을 경우에는 ,
[ 장치 ]-「헤드」화면의 [ 노즐변경 ] 버튼을 누
릅니다 .
2. 「노즐변경」화면에서 , 헤드번호「ALL」, 노즐
타입「노즐수납」을 선택합니다 .
3. [OK] 버튼을 누르면 , 모든 헤드의 노즐이
노즐 스테이션에 수납됩니다 .
5830 7-L1- 0 0
n
요점
• 노즐 스테이션이 없을 경우는 , 장비의 안전커버를 열고
손으로 노즐을 탈착해 주십시오 .
• FNC 헤드 사양의 경우 , FNC 헤드 이외 (1, 3, 5, 7) 의
노즐은 탈착하고 , FNC 헤드 (2, 4, 6, 8) 는 전부 같은
노즐이 선택되어 있는 상태로 해 주십시오 .
e
2
헤드 유닛을 앞쪽으로 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
3
각 헤드를 블로우합니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 누릅니다 .
5830 8-L1-0 0
4
블로우 상태를 확인합니다 .
각 헤드 아래에 손을 대어서 모든 헤드로 부터
균일하게 에어가 배출되는지 확인합니다 .
참고
다른 헤드에 비해 에어배출이 약하거나 , 또는 에어가 배출되
지 않을 경우에는 , 솔레노이드 밸브의 교환이 필요합니다 .
제4장「3.2 솔레노이드 밸브의 교환」을 참조해서 밸브를
교환해 주십시오 .
노즐수납
Step 1
[노즐변경] 버튼
헤드번호 :「ALL」, 노즐타입 :「노즐수납」을 선택
Step 3
블로우 동작
각 헤드의 [블로우]버튼을 누른다
3-34
3
5
청소용 블로우 밸브를 동작시킵니다 .
1. 「장치」-「I/O」탭을 선택합니다 .
2. 「Output」측의 드롭다운 리스트에서「헤드」
를 선택하고 , 헤드 샤프트 블로우의 어드레스
(T003C00-0) 를 클릭합니다 .
3. 좌측 아래의 [ON/OFF] 버튼을 한 번 누르면 ,
어드레스의 표시가 0 에서 1 로 바뀌며 청소용
블로우가 동작합니다 .
58313-L1- 00
6
청소용 블로우의 상태를 확인합니다 .
1. 각 헤드 아래에 손을 대어서 모든 헤드로 부터
이전보다 강한 에어가 배출되는지 확인합니다 .
2. [ 장치 ]-「I/O」화면의 [ON/OFF] 버튼을
재차 누릅니다 . 어드레스 표시가 1 에서 0 으
로 되며 , 청소용 블로우 밸브가 닫힙니다 .
3. 헤드로 부터 배출되는 에어가 약해지는 것을
확인합니다 .
참고
청소용 블로우 밸브를 동작해도 , 헤드로 부터 배출되는 에어
의 강도가 변하지 않을 경우에는 , 밸브의 교환이 필요합니다 .
제4장「3.3 청소용 블로우 밸브의 교환」을 참조해서 밸브를
교환해 주십시오 .
c
주의
배기 블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드시
보호안경을 착용해 주십시오 .
7
청소용 블로우 밸브를 OFF 시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 눌러서 블로우 동작을 정지시킵니다 .
8
노즐을 원상태로 되돌립니다 .
손으로 노즐을 탈착했을 경우에는 , 헤드의 원위치
에 되돌려 주십시오 .
청소용 블로우 밸브의 동작
Step 5
[ON/OFF]버튼을 누른다 어드레스를 선택
헤드를 선택
