Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.6 Предохранительные устройства
71
2
Pис. 2.6 - 9 Контуры АВАР ОТКЛ
Нажата клавиша пуска
Нет
Нет
Да
Нет
Нет
Да
Да
Нет
Да
2
Активно
ПКК*) Нет
SZ4 **) Да
Напряжение
Ось Y0 В
Ось X0 В
Ось звезды 0 В
Ось DP 40 В-
Ось Z40 В-
Активно
Транспортер ПП Да
Подъемный столик Нет
Зажим ПП Нет
Настройка ширины Нет
Лазерный свет. затвор Нет
Резак для пуст. ленты Нет
2
Активно
ПКК*) Нет
SZ4 **) Нет
Напряжение
Ось Y0 В
Ось X0 В
Ось звезды 0 В
Ось DP 40 В-
Ось Z40 В-
Активно
Транспортер ПП Нет
Подъемный столик Нет
Зажим ПП Нет
Настройка ширины Нет
Лазерный свет. затвор Нет
Резак для пуст. ленты Нет
*) ПКК Предохранительная комбинация контакторов K1
**) SZ4 Контактор
Да
Мин. давл.
сжатого воздуха 0,55 MПa
(5,5 бар)?
Нажата
кнопка АВАР ОТКЛ?
Открыт защитный кожух?
Контур
АВАР ОТКЛ
к тележке для подачи компо-
нентов разорван?
Блокировка
на панели управления
активирована?
2
Активно
ПКК*) Да
SZ4 **) Да
Напряжение
Ось Y200 В-
Ось X200 В-
Ось звезды 150 В-
Ось DP 40 В-
Ось Z40 В-
Активно
Транспортер ПП Да
Подъемный столик Да
Зажим ПП Да
Настройка ширины Да
Лазерный свет. затвор Да
Резак для пуст. ленты Да
Руководство по эксплуатации SIPLACE D4i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.6 Предохранительные устройства Издание 10/2012 RU
72
2.6.5 Устройство защиты рук от попадания внутрь механизма на местах
установки тележек для подачи компонентов
ПРЕДУПРЕЖДЕНИЕ 2
Необходимым условием производственной безопасности является оснащение всех мест
установки подающими модулями. Если в распоряжении нет достаточного числа подающих
модулей, то незанятые места установки должны быть оснащены устройством защиты рук
от попадания внутрь механизма (Dummy-Feeder).

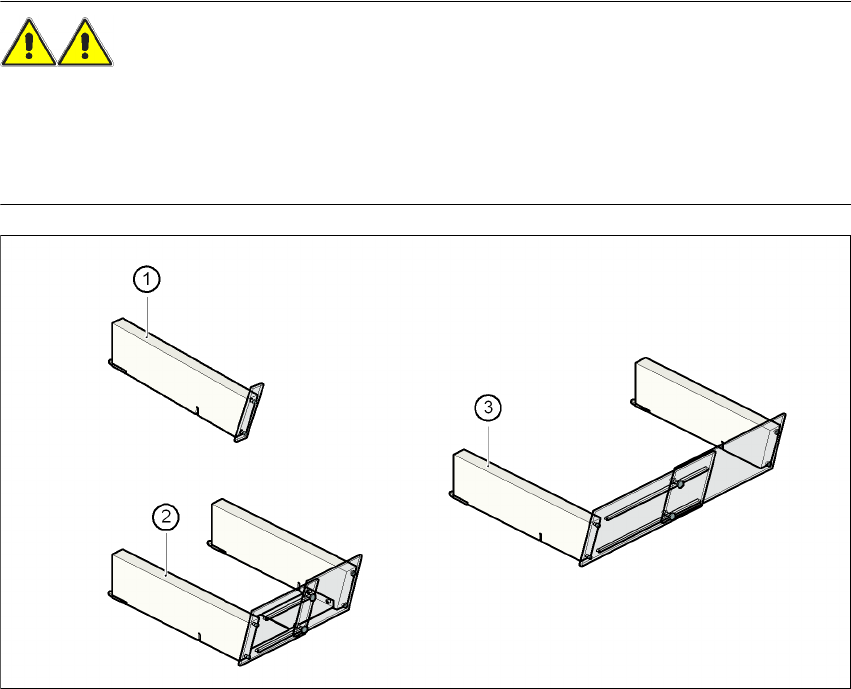

Pис. 2.6 - 10 Устройство защиты рук от попадания внутрь механизма для тележек для подачи
2
(1) Устройство защиты рук от попадания внутрь механизма для 1 места установки,
изделие № 00116961-01
(2) Устройство защиты рук от попадания внутрь механизма для 6 - 10 мест установки,
изделие № 00116962-01
(3) Устройство защиты рук от попадания внутрь механизма для 11 - 20 мест установки,
изделие № 00116963-01
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.7 Остаточные напряжения и длительность разрядки в автомате
73
2.7 Остаточные напряжения и длительность раз-
рядки в автомате
При нажатии кнопки АВАР ОТКЛ или отключении автомата значения напряжения в проме-
жуточных контурах 200 В- для осей портала или 150 В- для осей звезд в течение короткого
времени снижаются до безопасного остаточного напряжения.
ПРЕДУПРЕЖДЕНИЕ 2
Электроснабжение автомата производится от сети с напряжением 3x200В~, 3 x 208 В~,
3 x 230 В~, 3 x 380 В~, 3 x 400 В~ или 3x415В~ ± 5 %, 50/60 Гц. В связи с этим части авто-
мата находятся под опасными напряжениями, даже при выключенном главном выключате-
ле. Поэтому ненадлежащее обращение с этим автоматом может повлечь за собой смерть
или тяжкие телесные повреждения, а также значительный материальный ущерб.
→Соблюдать действующие правила техники безопасности и требования DIN (прежде
всего стандарта DIN EN 60 204, часть 1).
→ Открывать крышку над выдвижным блоком электропитания и выдвижным блоком оси
разрешается только квалифицированным и подготовленным специалистам.
2

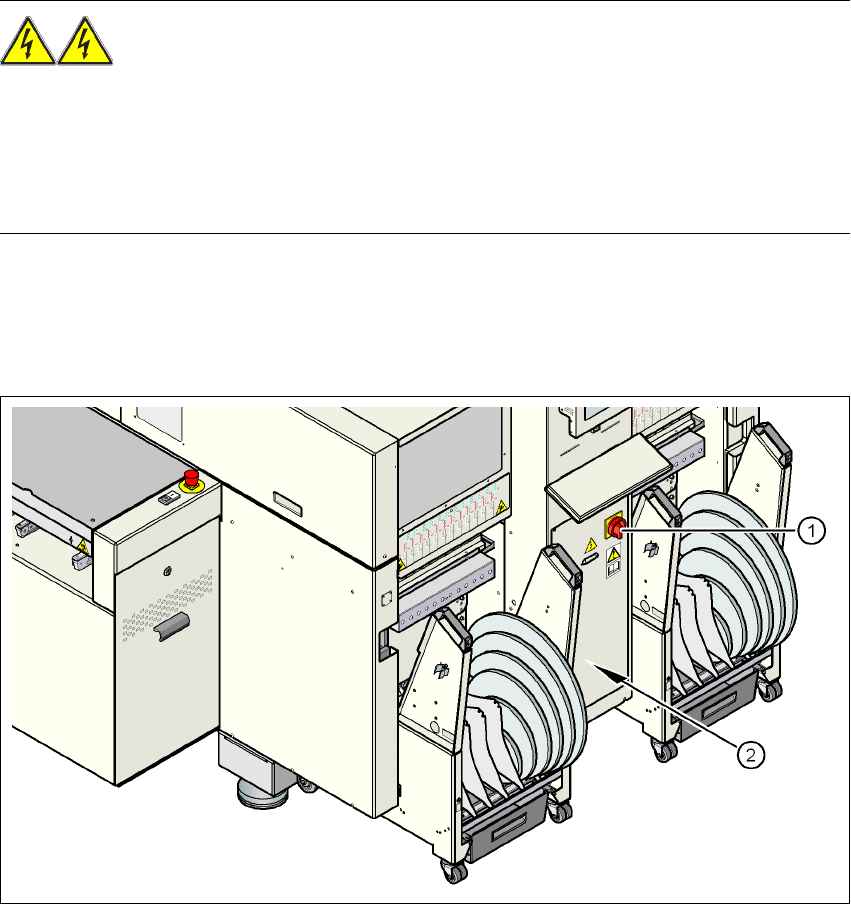

Pис. 2.7 - 1 Выдвижной блок электропитания
(1) Главный выключатель
(2) Выдвижной блок электропитания за крышкой
