3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i 3.6 Система порталов ПО - версия SR.605.03 SP2 и выше И здание 10/2012 RU 100 3.6 Систем а портал ов 3.6.1 Распо лож ение портал ов 3 P ис . 3.6 - 1 Р…

100%1 / 256
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.5 Монтажная головка
99
3.5.1.3 Эксплуатация с вакуумным насосом
12-сегментная головка Collect&Place для более эффективного генерирования вакуума
может быть переоборудована на эксплуатацию с вакуумным насосом (см. раздел 6.12
,
стр. 239
).
Программируемое усилие
1
2
3
4
5
Программируемая сила посадки [Н]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Типы присосов 9xx 9xx
Точность X/Y
c
± 50 мк/3σ,± 67 мк/4σ ± 50 мк/3σ, ± 67 мк/4σ
Угловая точность ± 0,53°/3σ, ± 0,71°/4σ ± 0,53°/3σ, ± 0,71°/4σ
Спектр компонентов 98% 98,5%
Тип камеры для компонентов 28 30
Осветительные поверхности 55
Возможности настройки
поверхностей освещения
256
5
256
5
a) Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной пло-
щадки, указываемых заказчиком стандартов и допусков на упаковку компонентов.
b) С пакетом 01005
c) Степень точности, измеренная в соответствии с независимым от поставщиков стандартом IPC
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.6 Система порталов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
100
3.6 Система порталов
3.6.1 Расположение порталов
3

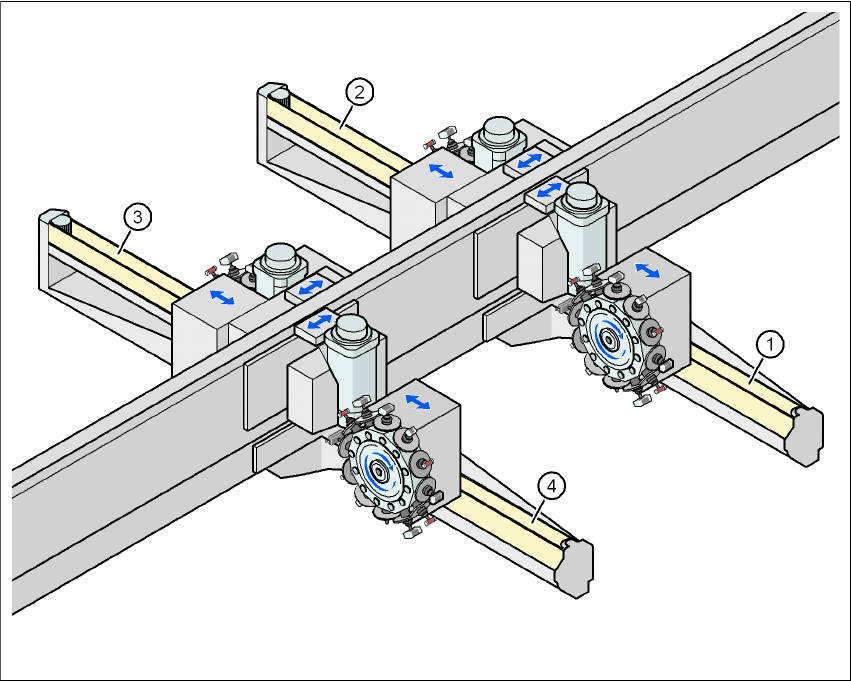

Pис. 3.6 - 1 Расположение порталов
(1) Портал 1
(2) Портал 2
(3) Портал 3
(4) Портал 4
В систему порталов входят следующие функциональные узлы:
– ось X и
– ось Y.
Зона монтажа 2
Зона монтажа 1
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.6 Система порталов
101
3.6.2 Устройство оси X
3
Pис. 3.6 - 2 Устройство оси Х
Ось X по существу состоит из следующих узлов:
– консоли портала (1),
– держатель головки (2),
– линейная измерительная система (3),
– направляющая система оси X (4),
– серводвигатель переменного тока оси X (5)
В держателе головки крепятся следующие компоненты:
– нижняя камера портала (камера СТЗ для ПП),
– плата головки,
– головка измерительной системы оси X,
– Collect&Place-головка.
