Pис. 3.7 - 3 Гибкий двойной транспортер в режиме "Простой транспортер"
3.7.3.5 Типы транспортера
Гибкий двойной транспортер может эксплуатироваться в двух режимах:
– Синхронная транспортировка
– Асинхронная транспортировка
3.7.3.6 Асинхронная транспортировка
Описание 3
При асинхронном режиме транспортировки печатная плата на одной дорожке всегда комп-
лектуется, пока печатная плата на другой дорожке движется в позицию для сборки. Благо-
даря этому, полностью экономится время на транспортировку, что существенно повышает
производительность сборки печатных плат, особенно при малой длительности шага.
Если машина получила параметры задания (кластер, настройку), то
в каждый определен-
ный момент режима монтажа печатные платы, находящиеся на подающем конвейере,
транспортируются на соответствующий сборочный конвейер (если сборочный конвейер

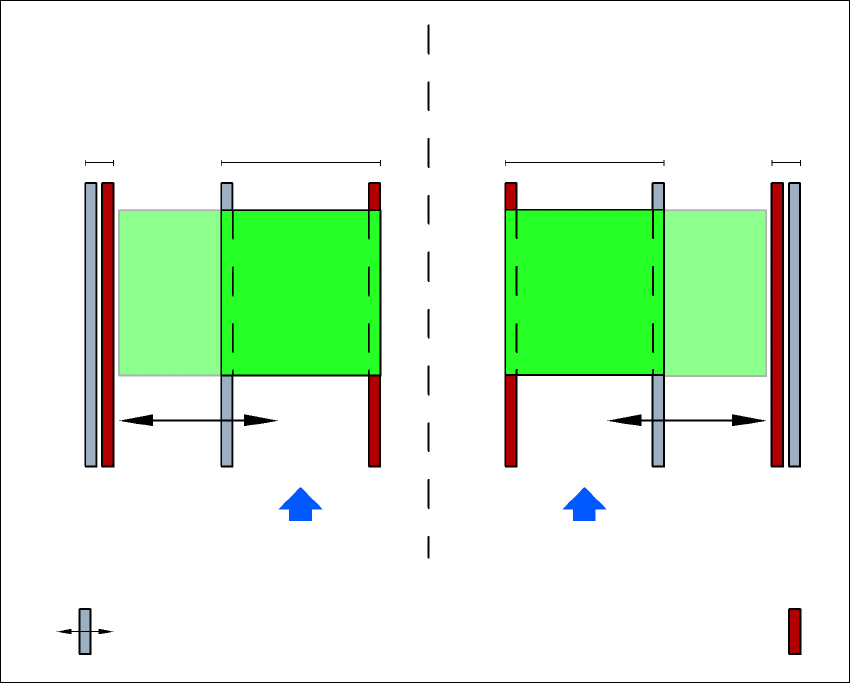

Двойной транспортер
с расширенной дорожкой транспортировки 2
(неподвижная стенка транспортера слева)
Дорожка
транспортировки 2
деактивирована
Дорожка
транспортировки 1
Дорожка
транспортировки 2
Дорожка
транспортировки 1
деактивирована
Направление
транспортировки ПП
Направление
транспортировки ПП
Неподвижная стенка транспортера
Двойной транспортер
с расширенной дорожкой транспортировки 1
(неподвижная стенка транспортера справа)
Подвижная стенка транспортера
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.7 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
108
свободен). Процесс монтажа начинается, как только печатная плата поступила на соот-
ветствующий сборочный конвейер. Печатные платы комплектуются друг за другом.
Если процесс монтажа прерывается, то интерфейс транспортера блокируется и печатные
платы, которые в этот момент находятся на технологических конвейерах, комплектуются до
конца.
Интерфейс транспортировки блокируется и деблокируется для обеих дорожек
транспорте-
ра одновременно.
3
Pис. 3.7 - 4 Типы транспортера
3.7.3.7 Синхронная транспортировка
Описание 3
При синхронном режиме транспортировки две печатные платы равной величины подаются
в позицию для сборки одновременно. Они должны обрабатываться как общий кластер.
Это позволяет монтировать на верхней и нижней стороне печатной платы в одной линии.
Время на транспортировку печатных плат сокращается, поскольку всегда одновременно
Синхронная транспортировка
Асинхронная транспортировка
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.7 Система транспортировки печатных плат
109
транспортируются 2 печатных платы. Кроме того, обеспечивается более равномерная на-
грузка на присосы.
Печатные платы на дорожках 1 и 2 движутся на участках транспортера синхронно (конвейе-
ры не зависят друг от друга, но управляются синхронно). Содержание монтажа для дорожки
1 и 2 должно организовываться с помощью двух отдельных схем в кластере (см. руководс-
тво по
эксплуатации SIPLACE Pro).
Если при запуске процесса монтажа запрограммирована только одна дорожка транспорте-
ра (или средний конвейер), то отдельная схема для этого участка транспортера идентифи-
цируется как "не монтировать".
О
граничения 3
При синхронном режиме двойного транспортера ПП параметр "Передача данных платы"
(Whispering Down The Line) выключается. Режим штрих-кода ПП при этом не поддержива-
ется. Параметр "Глобальная исключающая метка" не разрешен.
3.7.4 Система управления и настройка ширины
3.7.4.1 Управление системой транспортировки печатных плат в режиме
меню отдельных функций
Информация по управлению системой транспортировки ПП и по меню отдельных функций
содержится в интерактивной справке.
3.7.4.2 Автоматическая настройка ширины
Конвейеры транспортера настраиваются на заданную ширину друг за другом после полу-
чения команды. При этом возможны различные значения ширины.
3
Подробная информация по изменению ширины дорожки транспортировки предоставляет-
ся в онлайновой службе поддержки.
