свободен). Процесс монтажа начинается, как только печатная плата поступила на соот-
ветствующий сборочный конвейер. Печатные платы комплектуются друг за другом.
Если процесс монтажа прерывается, то интерфейс транспортера блокируется и печатные
платы, которые в этот момент находятся на технологических конвейерах, комплектуются до
конца.
Интерфейс транспортировки блокируется и деблокируется для обеих дорожек
транспорте-
ра одновременно.
3
Pис. 3.7 - 4 Типы транспортера
3.7.3.7 Синхронная транспортировка
Описание 3
При синхронном режиме транспортировки две печатные платы равной величины подаются
в позицию для сборки одновременно. Они должны обрабатываться как общий кластер.
Это позволяет монтировать на верхней и нижней стороне печатной платы в одной линии.
Время на транспортировку печатных плат сокращается, поскольку всегда одновременно

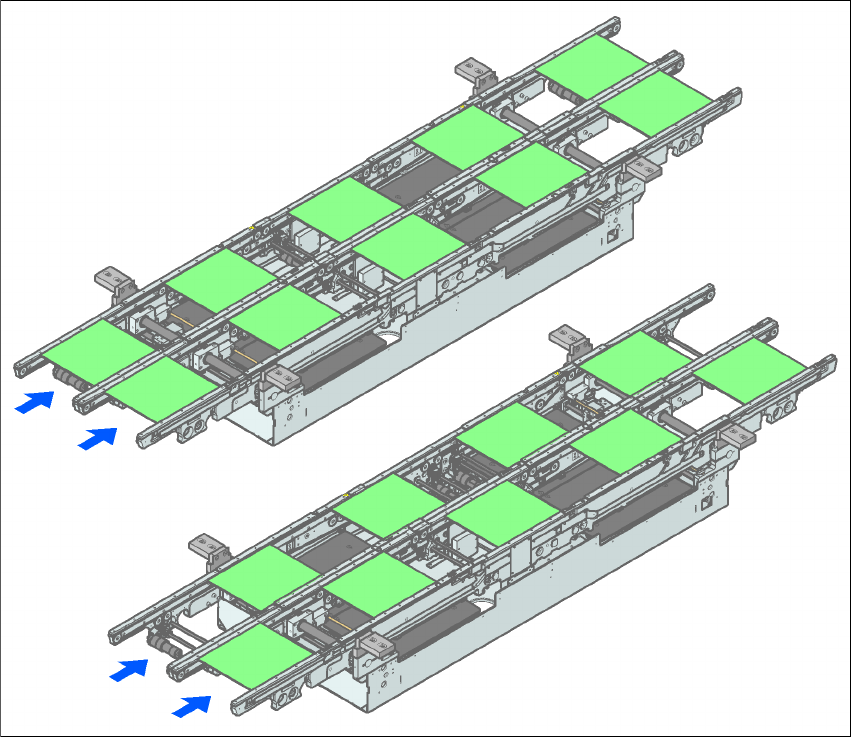

Синхронная транспортировка
Асинхронная транспортировка
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.7 Система транспортировки печатных плат
109
транспортируются 2 печатных платы. Кроме того, обеспечивается более равномерная на-
грузка на присосы.
Печатные платы на дорожках 1 и 2 движутся на участках транспортера синхронно (конвейе-
ры не зависят друг от друга, но управляются синхронно). Содержание монтажа для дорожки
1 и 2 должно организовываться с помощью двух отдельных схем в кластере (см. руководс-
тво по
эксплуатации SIPLACE Pro).
Если при запуске процесса монтажа запрограммирована только одна дорожка транспорте-
ра (или средний конвейер), то отдельная схема для этого участка транспортера идентифи-
цируется как "не монтировать".
О
граничения 3
При синхронном режиме двойного транспортера ПП параметр "Передача данных платы"
(Whispering Down The Line) выключается. Режим штрих-кода ПП при этом не поддержива-
ется. Параметр "Глобальная исключающая метка" не разрешен.
3.7.4 Система управления и настройка ширины
3.7.4.1 Управление системой транспортировки печатных плат в режиме
меню отдельных функций
Информация по управлению системой транспортировки ПП и по меню отдельных функций
содержится в интерактивной справке.
3.7.4.2 Автоматическая настройка ширины
Конвейеры транспортера настраиваются на заданную ширину друг за другом после полу-
чения команды. При этом возможны различные значения ширины.
3
Подробная информация по изменению ширины дорожки транспортировки предоставляет-
ся в онлайновой службе поддержки.
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.7 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
110
3.7.5 Технические данные
3.7.5.1 Технические данные простого транспортера печатных плат
3
3
Неподвижный край транспортера Справа или слева
Формат печатных плат
Стандарт (длина x ширина)
Опция "Широкая ПП"
Опция "Длинная ПП"
Опция "Длинная ПП" и
Опция "Широкая ПП"
50 x 50 мм² до 368 x 460 мм²
a
50 x 50 мм² до 368 x 508 мм²
a
50 x 110 мм² до 610 x 460 мм²
a
50 x 110 мм² до 610 x 508 мм²
a
Толщина печатных плат
Стандарт От 0,3 мм до 4,5 мм ± 0,2 мм
(более прочная ПП по запросу)
Стрела прогиба печатной платы См. раздел 3.7.7
, страница 113
Вес печатной платы Макс. 3 кг
Необходимое пространство под печатной платой
Стандарт
Опция
25 мм ± 0,2 мм
Макс. 40 мм ± 0,2 мм
Необходимая кромка для зажима печатной платы 3 мм
Продолжительность смены печатных плат 2,5 с
Точность позиционирования ПП ± 0,5 мм
Высота транспортера ПП 830 мм ± 15 мм (стандарт)
900 мм ± 15 мм (опция)
930 мм ± 15 мм (опция)
950 мм ± 15 мм (SMEMA - опция)
Тип интерфейса Siemens / SMEMA
b
Распознавание нечеткой метки Возможно
Ручная настройка ширины Стандарт
a) Следите за шириной ПП > 450 мм, чтобы эти значения ширины ПП могли обрабатываться также и
периферийными модулями.
b) Опция
