3.7.5.2 Технические данные гибкого двойного транспортера печатных плат
3
Неподвижный край транспортера Справа или слева
Формат печатных плат
Стандарт (длина x ширина)
Опция "Широкая ПП"
Опция "Длинная ПП"
Опция "Длинная ПП" и опция "Широкая ПП"
Двойной транспортер в режиме "простого
транспортера"
Стандарт (длина x ширина)
Опция "Длинная ПП"
50 x 50 мм² до 368 x 216 мм²
50 x 50 мм² до 368 x 242 мм²
50 x 120 мм² до 610 x 216 мм²
50 x 120 мм² до 610 x 242 мм²
50 x 50 мм² до
368 x 380 мм²
50 x 120 мм² до 610 x 380 мм²
Толщина печатных плат
Стандарт От 0,3 мм до 4,5 мм ± 0,2 мм
(более прочная ПП по запросу)
Стрела прогиба печатной платы См. раздел 3.7.7
, страница 113
Вес печатной платы Макс. 3 кг
Необходимое пространство под печатной платой
Стандарт
Опция
25 мм ± 0,2 мм
Макс. 40 мм ± 0,2 мм
Высота транспортера ПП 830 мм ± 15 мм (стандарт)
900 мм ± 15 мм (опция)
930 мм ± 15 мм (опция)
950 мм ± 15 мм (SMEMA - опция)
Тип интерфейса Siemens / SMEMA
a
a) Опция
Необходимая кромка для зажима печатной платы 3 мм
Продолжительность смены печатных плат 2,5 с
Точность позиционирования ПП ± 0,5 мм
Тип транспортера Синхронный или асинхронный
(настройка через функции ПО)
Содержание монтажа на каждом транспортере То же или разное
Ширина печатных плат на каждом транспортере То же или разное
Распознавание нечеткой метки Синхронный режим: возможно (пара-
метр "Глобальная исключающая точ-
ка" отсутствует
)
Асинхронный режим: возможно
Автоматическая настройка ширины Синхронный режим: возможно,
асинхронный режим: возможно
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.7 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
112
3.7.6 Возможности конфигурации
3.7.6.1 Простой транспортер ПП
Изделие № 00119940-xx Простой транспортер SIPLACE D4i
Изделие № 00119626-xx Неподвижная сторона транспортера справа, D4i/D2i/D1i
Изделие № 00119628-xx Неподвижная сторона транспортера слева, D4i/D2i/D1i
Изделие № 00119631-xx Ширина транспортера 242/508 мм, D4i/D2i/D1i
Изделие № 00119086-xx Высота транспортера 900 мм, D4i
Изделие № 00119083-xx Высота транспортера 930 мм, D4i
Изделие № 00119082-xx Высота транспортера 950 мм, D4i
Изделие № 00119092-xx Переходная коробка SMEMA, ввод и вывод (простой и двойной
транспортер) D4i/D2i/D1i
3.7.6.2 Гибкий двойной транспортер ПП
Изделие № 00119942-xx Двойной транспортер SIPLACE D4i
Изделие № 00119626-xx Неподвижная сторона транспортера справа, D4i/D2i/D1i
Изделие № 00119628-xx Неподвижная сторона транспортера слева, D4i/D2i/D1i
Изделие № 00119631-xx Ширина транспортера 242/508 мм, D4i/D2i/D1i
Изделие № 00119086-xx Высота транспортера 900 мм, D4i
Изделие № 00119083-xx Высота транспортера 930 мм, D4i
Изделие № 00119082-xx Высота транспортера 950 мм, D4i
Изделие № 00119092-xx Переходная коробка SMEMA, ввод и вывод (простой и двойной
транспортер) D4i/D2i/D1i

Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.7 Система транспортировки печатных плат
113

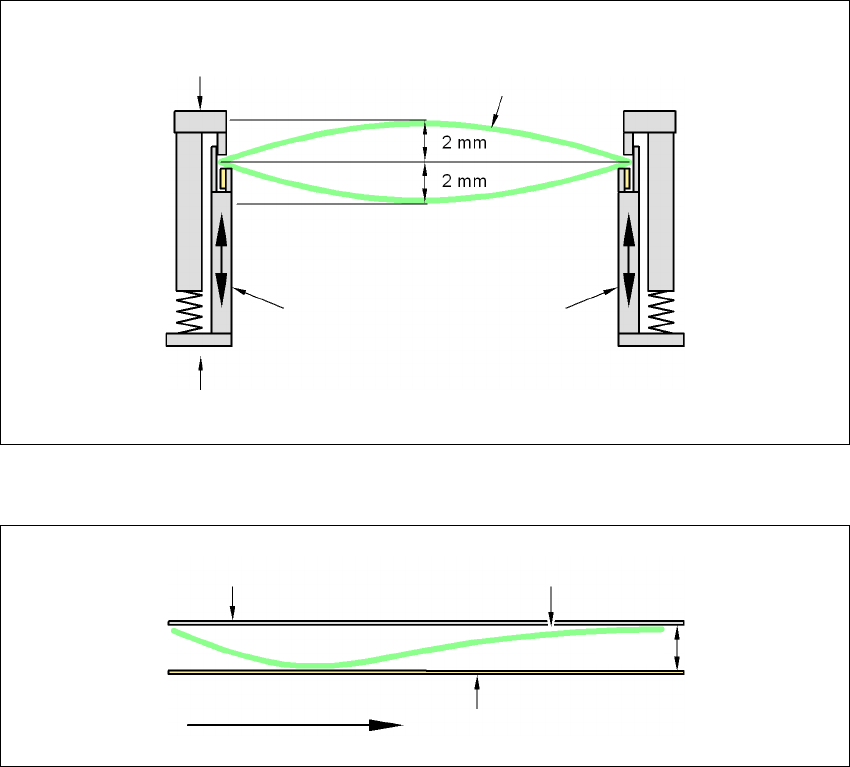

3.7.7 Определение стрелы прогиба печатной платы
3.7.7.1 Прогиб печатной платы во время транспортировки
Прогиб печатной платы поперек направлению транспортировки не должен превышать 1%
от диагонали печатной платы, но составлять не более 2 мм.
3
Прогиб печатной платы по направлению транспортировки + толщина ПП < 5,5 мм
3
3
Неподвижный зажимный край
Подвижное зажимное устройство
Печатная плата
Стенка транспортера
Неподвижный зажимный край
Транспортерная лента
Печатная плата
Направление транспортировки ПП
5,5 мм
