Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.7 Система транспортировки печатных плат 113 3.7.7 Определение стрелы прогиба пе чатной платы 3.7…
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.7 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
112
3.7.6 Возможности конфигурации
3.7.6.1 Простой транспортер ПП
Изделие № 00119940-xx Простой транспортер SIPLACE D4i
Изделие № 00119626-xx Неподвижная сторона транспортера справа, D4i/D2i/D1i
Изделие № 00119628-xx Неподвижная сторона транспортера слева, D4i/D2i/D1i
Изделие № 00119631-xx Ширина транспортера 242/508 мм, D4i/D2i/D1i
Изделие № 00119086-xx Высота транспортера 900 мм, D4i
Изделие № 00119083-xx Высота транспортера 930 мм, D4i
Изделие № 00119082-xx Высота транспортера 950 мм, D4i
Изделие № 00119092-xx Переходная коробка SMEMA, ввод и вывод (простой и двойной
транспортер) D4i/D2i/D1i
3.7.6.2 Гибкий двойной транспортер ПП
Изделие № 00119942-xx Двойной транспортер SIPLACE D4i
Изделие № 00119626-xx Неподвижная сторона транспортера справа, D4i/D2i/D1i
Изделие № 00119628-xx Неподвижная сторона транспортера слева, D4i/D2i/D1i
Изделие № 00119631-xx Ширина транспортера 242/508 мм, D4i/D2i/D1i
Изделие № 00119086-xx Высота транспортера 900 мм, D4i
Изделие № 00119083-xx Высота транспортера 930 мм, D4i
Изделие № 00119082-xx Высота транспортера 950 мм, D4i
Изделие № 00119092-xx Переходная коробка SMEMA, ввод и вывод (простой и двойной
транспортер) D4i/D2i/D1i
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.7 Система транспортировки печатных плат
113
3.7.7 Определение стрелы прогиба печатной платы
3.7.7.1 Прогиб печатной платы во время транспортировки
Прогиб печатной платы поперек направлению транспортировки не должен превышать 1%
от диагонали печатной платы, но составлять не более 2 мм.
3
Прогиб печатной платы по направлению транспортировки + толщина ПП < 5,5 мм
3
3
Неподвижный зажимный край
Подвижное зажимное устройство
Печатная плата
Стенка транспортера
Неподвижный зажимный край
Транспортерная лента
Печатная плата
Направление транспортировки ПП
5,5 мм
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.7 Система транспортировки печатных плат ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
114

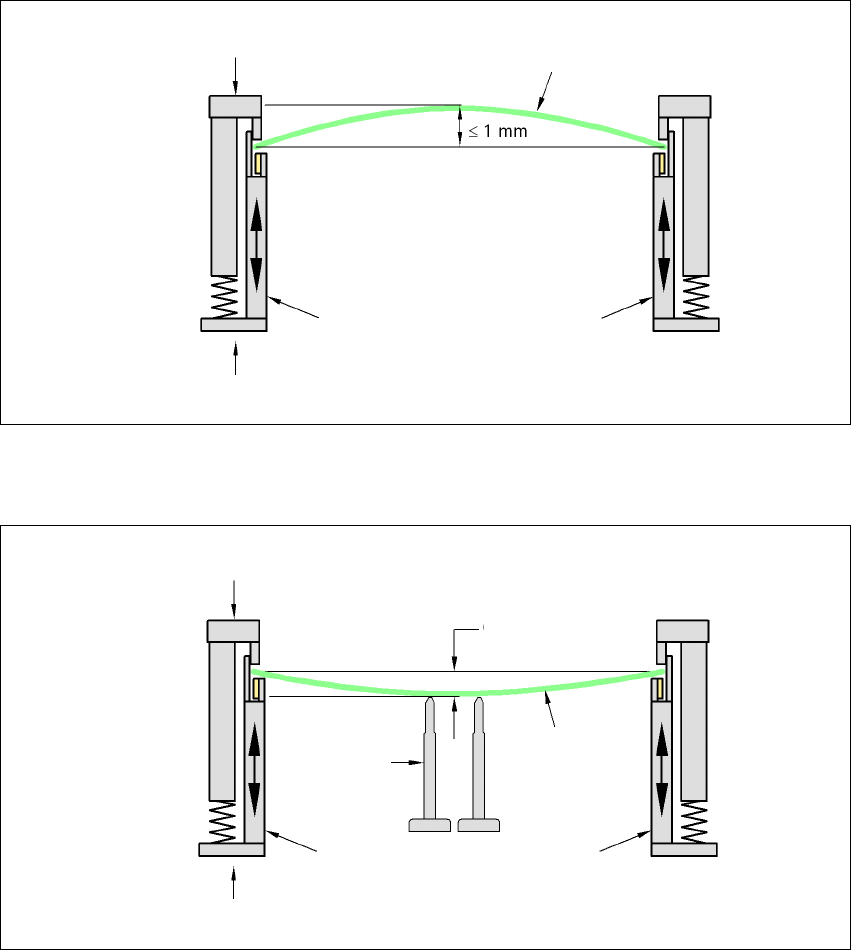

3.7.7.2 Прогиб печатной платы при выполнении монтажа
Если прогиб превышает 2 мм, то при фокусировании локальных ориентирующих марок и
чернильных марок по центру печатной платы могут возникнуть проблемы. Фокусность циф-
ровой камеры составляет 2 мм. При соблюдении всех допусков это значение уменьшается
до 1,5 мм. Помните о том, что за счет прогиба уменьшается высота компонента.
3
3
Максимальный прогиб печатной платы вниз - 0,5 мм
3
→ Используйте магнитную штифтовую опору для получения этого значения.
Подвижное зажимное устройство
Неподвижный зажимный край
Печатная плата
Стенка транспортера
Печатная плата
Магнитная
штифтовая
опора
Подвижное зажимное устройство
Неподвижный зажимный край
Стенка транспортера
0,5 мм
