3.9.8 Технические данные подающих модулей S
На следующих страницах приводятся рисунки всех подающих модулей S, технические дан-
ные и возможности установки подающих модулей на автомате.
3.9.8.1 Ленточный подающий модуль 8 мм S II
3
Pис. 3.9 - 1 Ленточный подающий модуль 8 мм S II
Изделие № 00141096-xx
Ширина 30,6 мм
Дорожек на подающий модуль 2
Используемые места установки подающих модулей 1
Макс. число подающих модулей на машину 4 x 12
Запас компонентов на бобинах 7" около 4.000 штук
Ширина шага транспортера 2мм / 4мм
Материал ленты бумажная или блистерная лента
Макс. высота компонентов 2,5 мм
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.9 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
124
3.9.8.2 Ленточный подающий модуль 3 x 8 мм S для компонентов 01005
Pис. 3.9 - 2 Ленточный подающий модуль 3 x 8 мм S для компонентов 01005
3
Изделие № 00176100-xx 3
Ширина 30,6 мм 3
Дорожек на подающий модуль 3 3
Используемые места установки подающих модулей 1 3
Макс. число подающих модулей на машину 2 x 15 3
Запас компонентов на бобинах 7" около 10.000 штук 3
Ширина шага транспортера 2мм / 4мм 3
Материал ленты бумажная лента 3
Макс. высота компонентов 0,7 мм 3
Спектр компонентов 01005/0201/0402 3
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.9 Подающие модули
125
3.9.8.3 Ленточный подающий модуль SL 3 x 8 мм для компонентов 0201
и компонентов больших размеров
3

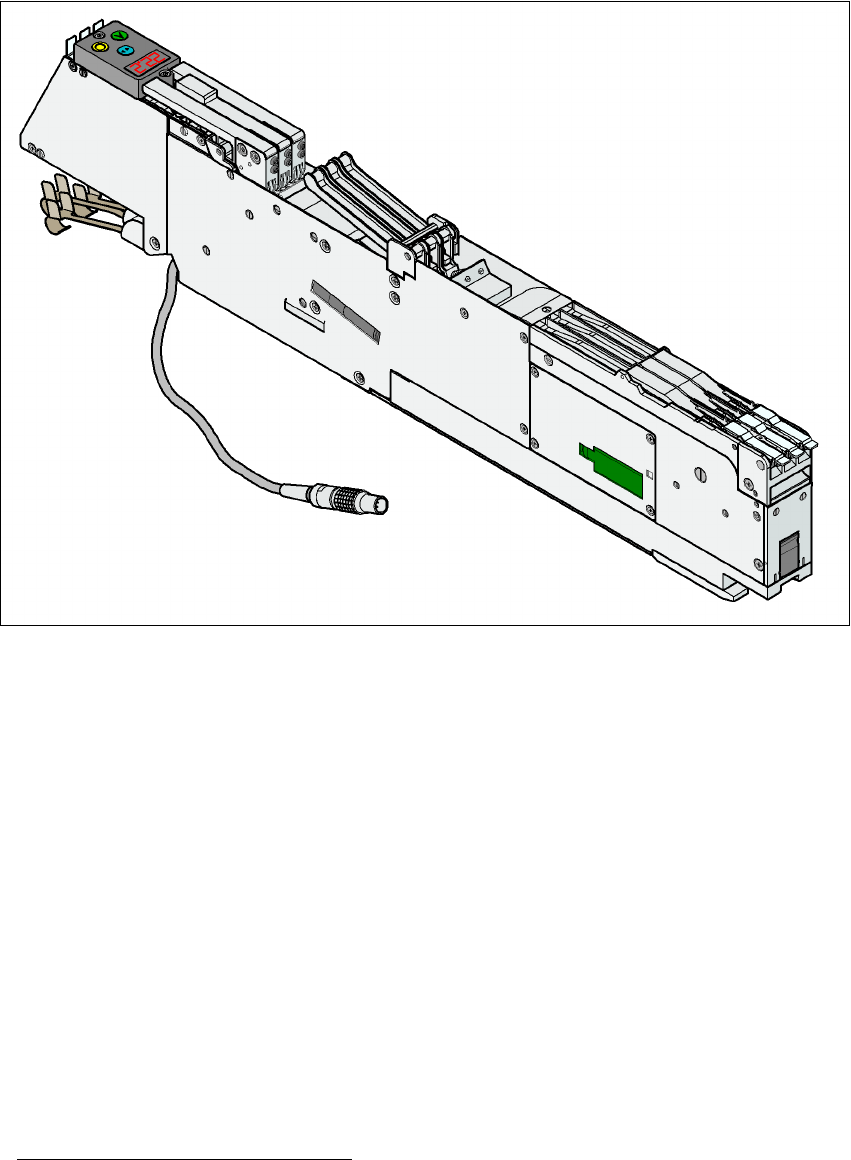

Pис. 3.9 - 3 Ленточный подающий модуль SL 3 x 8 мм
a
для компонентов 0201 и компонентов
больших размеров
3
Изделие № 00141088-xx 3
Ширина 30,6 мм 3
Дорожек на подающий модуль 3 3
Используемые места установки подающих модулей 1 3
Макс. число подающих модулей на машину 2 x 15 3
Запас компонентов на бобинах 7" около 10.000 штук 3
Ширина шага транспортера 2 мм / 4 мм / 8 мм 3
Материал ленты бумажная или блистерная лента 3
Макс. высота компонентов 2,5 мм 3
Ассортимент компонентов начиная с 0201 3
2 позиции извлечения переднее положение: компоненты ≥
1,6 мм
заднее положение: компоненты ≤ 1,6 мм 3
При использовании этого подающего модуля реализован новый принцип "Feed on Demand"
(подача по требованию), чтоб сократить количество отправляемых в брак компонентов.
Компоненты транспортируются в позицию извлечения только тогда, когда монтажная голо-
вка приводится в позицию извлечения.
a) SL = Shutterless, т.е., без крышки компонентов
