3.9.11 Линейный питатель, тип 3
3

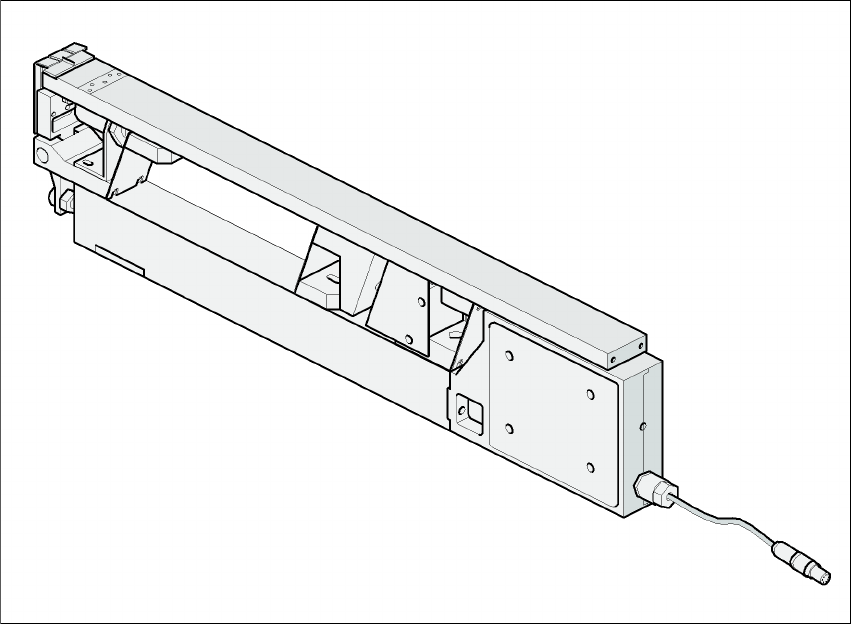

Pис. 3.9 - 6 Линейный питатель, тип 3
Изделие № 00142031-xx
Ширина 28 мм
Дорожек на питатель 1, 2 или 3
Используемые места установки
подающих модулей 1
Макс. число питателей на машину 4 x 12
Запас компонентов на трубчатый магазин - макс. 150 штук,
в зависимости от длины компонентов
Специф. данные по трубчатым магазинам ширина 9,5 мм / 3 штуки
ширина 15 мм / 2 штуки
ширина > 15 мм / 1 штука
ширина 30 мм / 1 штука
Время вибрации при помощи SIPLACE Pro с регулировкой
от 400 до > 1000 мс
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.9 Подающие модули
129
3.9.12 Подающий модуль с подачей россыпью (Bulkcase)
3

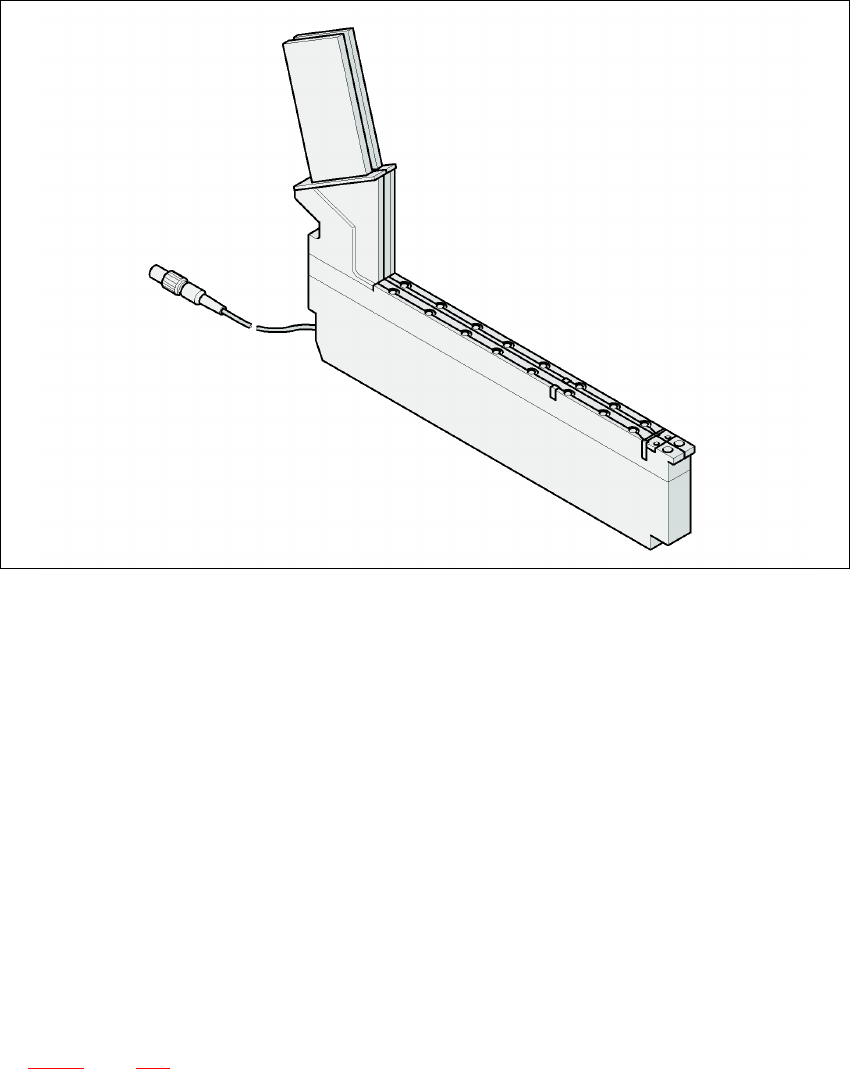

Pис. 3.9 - 7 Подающий модуль с подачей россыпью (Bulkcase)
3
Изделие № 00142318-xx
Ширина 30,6 мм
Дорожек на подающий модуль 2
Используемые места установки
подающих модулей 1
Макс. число подающих модулей
на машину 4 x 12
Запас компонентов до 50.000 штук
Направляющие шины 0402/0,5 мм высота изделие № 00142320-xx
0603 / высота 0,80 мм изделие № 00142322-xx
Длительность шага < 60 мс
Подача сжатого воздуха для модулей подачи компонентов россыпью описывается в разде-
ле 3.10.6
, стр. 137.
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.9 Подающие модули ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
130
3.9.13 Подающий модуль Surftape
3.9.13.1 Общий вид
При монтаже компонентов типа Bare Die для подачи компонентов требуется подающий мо-
дуль Surftape. Существуют конструкции этого подающего модуля для гибких ленточных но-
сителей 8-, 12- или 16 мм.
3

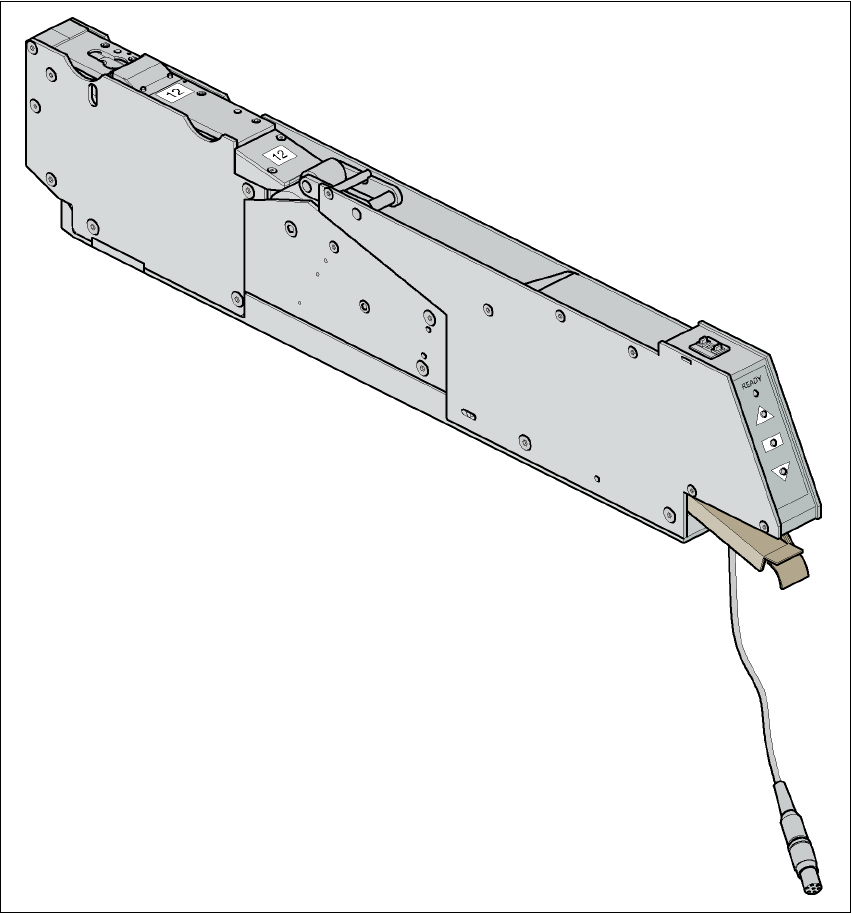

Pис. 3.9 - 8 Подающий модуль Surftape
Манипуляции с подающим модулем описаны в руководстве по эксплуатации подающих мо-
дулей.
