3 Технические данные автомата Рук оводство по эксплуатации SIPLACE D4i 3.10 Тележка для подачи компонентов ПО - версия SR.605.03 SP2 и выш е Издан ие 10/2012 RU 132 3.10 Те л е ж к а для пода чи ком п о н е нто в Изделие…
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.9 Подающие модули
131
3.9.13.2 Технические данные
3
3
3
3.9.13.3 Параметры подающего модуля Surftape
Параметры подающего модуля Surftape можно изменять на компьютере SIPLACE Pro.
Ширина ленты 8/12/16 мм
Рекомендованные размеры ширины
ленты для компонентов различной
величины
8 мм - для компон. 1 x 1 мм² до 2,3 x 2,3 мм²
12 мм - для компон. 2,3 x 2,3 мм² до 5 x 5 мм²
16 мм - для компон. 3,8 x 3,8 мм² до 9,5 x 9,5 мм²
Точность расположения Bare Die на
ленте Surftape
Bare Die менее 2,3 x 2,3 мм²: +/- 100 мк, 6 σ
Bare Die более 2,3 x 2,3 мм²: +/- 200 мк, 6 σ
(относительно центра
кармана)
Необходимый отступ краев Bare Die
от края кармана ленты Мин. 0,4 мм
Игла выталкивателя Простая или тройная игла в зависимости от раз-
меров Die
Лента Метрическая
Стандарт ленты IEC 286-3, DIN-IEC-286, EIA 481 и JIS C 0806
Диаметр рулона ленты 7" до 15"
Поверхность установки подающего
модуля
1 место установки на столике компонентов
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.10 Тележка для подачи компонентов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
132
3.10 Тележка для подачи компонентов
Изделие № 00119821-xx Тележка для подачи компонентов, питатель HS, D4i
К автоматам SIPLACE D4i можно пристыковывать до четырех тележек для подачи компо-
нентов. Нумерация мест установки приведена на следующем рисунке.
3

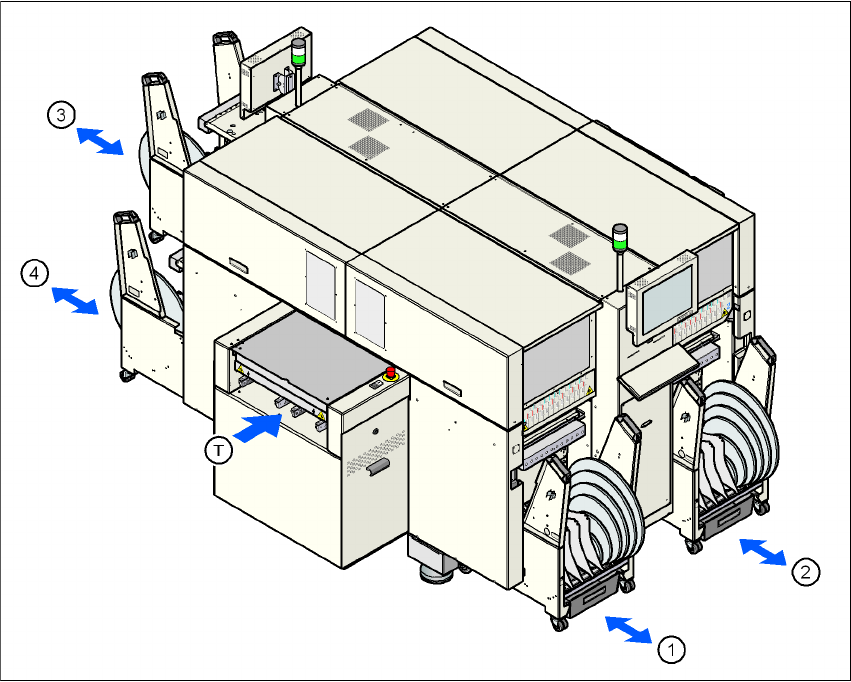

Pис. 3.10 - 1 Места установки тележек для подачи компонентов
(1) Место установки 1
(2) Место установки 2
(3) Место установки 3
(4) Место установки 4
(T) Направление транспортировки ПП
Тележки для подачи компонентов представляют собой независимые модули, которые мо-
гут снаряжаться подающими модулями снаружи. Для замены тележки подачи компонентов
благодаря этому достаточно лишь короткой остановки процесса производства.
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Тележка для подачи компонентов
133
УКАЗАНИЕ: 3
На внешних местах оснастки для тележки для подачи компонентов необходима подача
электропитания (см. раздел 3.10.5, стр. 137).
3

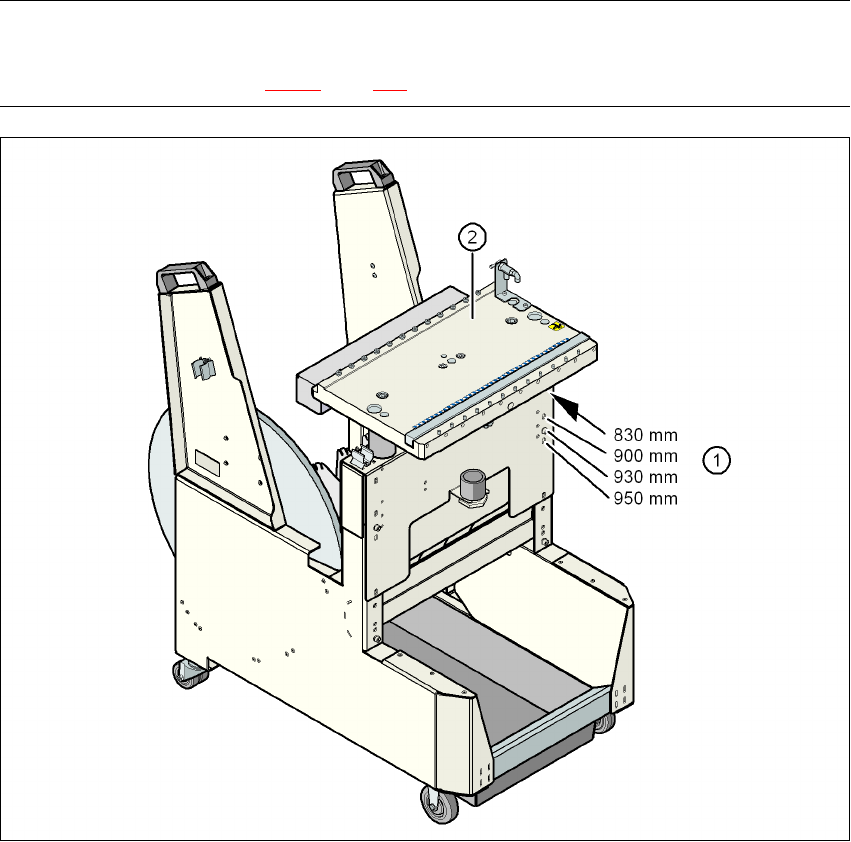

Pис. 3.10 - 2 Тележка для подачи компонентов с высотой транспортера ПП 950 мм
3
(1) Отверстия для установки высоты транспортера ПП 830 - 950 мм
(2) Столик компонентов
Характеристики
– Тележки легко перемещаются
– Фиксация тележек для подачи компонентов на автомате настолько прецизионная, что
возможно выполнение монтажа также и компонентов 01005.
– Тележки для подачи компонентов всего лишь несколькими манипуляциями можно на-
строить на высоту подачи компонентов 830, 900, 930 и 950 мм.
– В контейнер для ленты
можно помещать рулоны ленты с диаметром в 15" (381 мм), оп-
ционально до 19" (483 мм).
