3 Технические данные автомата Рук оводство по эксплуатации SIPLACE D4i 3.10 Тележка для подачи компонентов ПО - версия SR.605.03 SP2 и выш е Издан ие 10/2012 RU 140 Контейнер для рулонов ленты на втором уровне может быть…
Руководство по эксплуатации SIPLACE D4i 3 Технические данные автомата
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 3.10 Тележка для подачи компонентов
139
3.10.7 Контейнер для рулона ленты на втором уровне
Изделие № 00119772-xx Второй уровень для рулонов с компонентами для D4i
При максимальной загрузке тележек для подачи компонентов подающими модулями
3x8мм рулоны ленты могут быть "втиснуты" в базовый контейнер (поз. 4 на рис. 3.10 - 6
),
что приведет к затруднениям при обращении с рулонами ленты. При расположении контей-
нера для рулонов ленты на втором уровне (поз. 1 на рис. 3.10 - 6
) обеспечивается возмож-
ность выгрузки зажатых в базовом контейнера рулонов ленты в контейнер второго уровня
и облегчения работы с ними. Размещение контейнера для рулонов ленты на расположен-
ном на большей высоте втором уровне улучшает эргономику при оснастке и загрузке ком-
понентов.

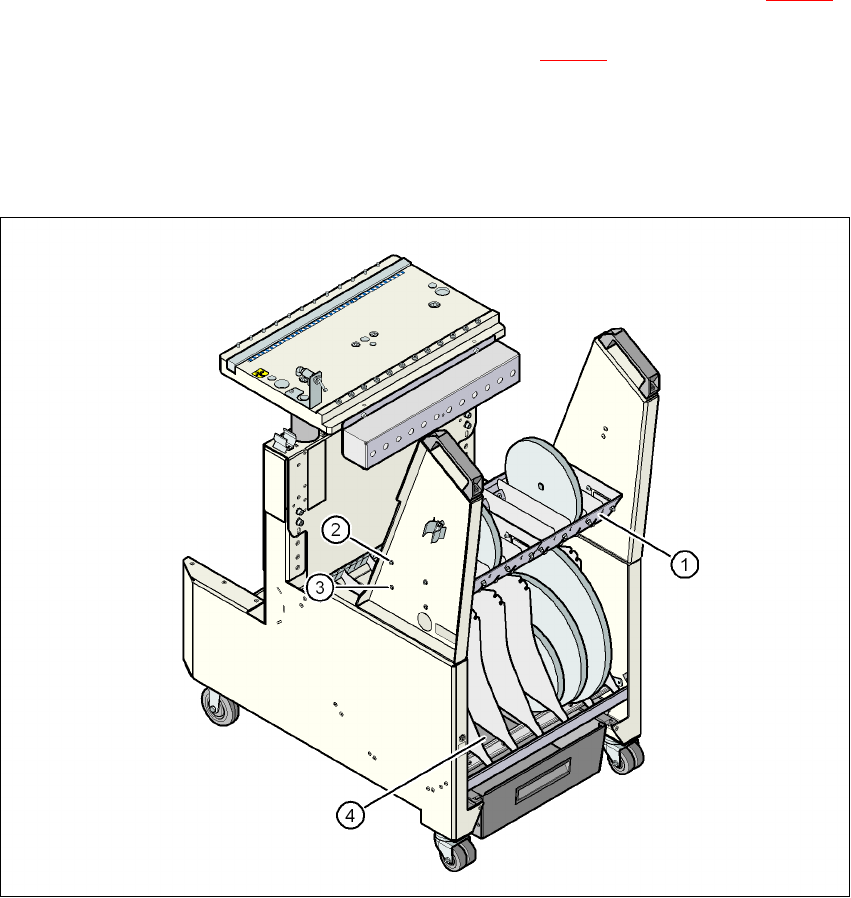

Pис. 3.10 - 6 Второй уровень для рулонов с компонентами
(1) Контейнер для рулона ленты на втором уровне
(2) Верхнее монтажное положение
(3) Нижнее монтажное положение
(4) Базовый контейнер
3 Технические данные автомата Руководство по эксплуатации SIPLACE D4i
3.10 Тележка для подачи компонентов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
140
Контейнер для рулонов ленты на втором уровне может быть размещен в двух разных по
высоте положениях (поз. 2 и поз. 3 на рис. 3.10 - 6
, стр. 139) на тележке подачи компонентов.
Максимально допустимый размер рулона составляет семь дюймов.
Максимальный диаметр рулона в базовом контейнере при высоте тележки для подачи ком-
понентов 900 мм в зависимости от монтажного положения может иметь следующие значе-
ния:
3
Ширина контейнера для рулона ленты на втором уровне в два раза меньше ширины теле-
жки для подачи компонентов. При заказе поставляется контейнер для рулона ленты. Он мо-
жет устанавливаться на правой или левой стороне тележки для подачи компонентов. В
случае использования всей ширины тележки для подачи компонентов понадобятся два
контейнера для
рулона ленты на втором уровне.
Контейнер для рулона ленты
на втором уровне
Максимальный диаметр
рулона в базовом контейнере
Верхнее монтажное положение 13 дюймов
Нижнее монтажное положение 10 дюймов
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.1 Транспортировка и конфигурация на момент поставки
141
4 Установка и ввод в эксплуатацию
4.1 Транспортировка и конфигурация на момент
поставки
4.1.1 Транспортная упаковка
Автомат и тележка для подачи компонентов в пределах Европы поставляются на двух под-
донах в пластиковой упаковке. Трансокеанская пересылка осуществляется в дух жестких
деревянных ящиках.
4.1.1.1 Размеры транспортной упаковки
4
4
4
Pис. 4.1 - 1 Транспортировочный ящик - размеры в миллиметрах
(A) Места захвата вилами автопогрузчика
Транспортировочный ящик
для автомата
Транспортировочный ящик для
тележки для подачи компонентов
Длина 2600 мм 1705 мм
Ширина 2400 мм 1200 мм
Высота 1840 мм 1300 мм
