4 Установка и ввод в эксплуатацию
4.1 Транспортировка и конфигурация на момент
поставки
4.1.1 Транспортная упаковка
Автомат и тележка для подачи компонентов в пределах Европы поставляются на двух под-
донах в пластиковой упаковке. Трансокеанская пересылка осуществляется в дух жестких
деревянных ящиках.
4.1.1.1 Размеры транспортной упаковки
4
4
4

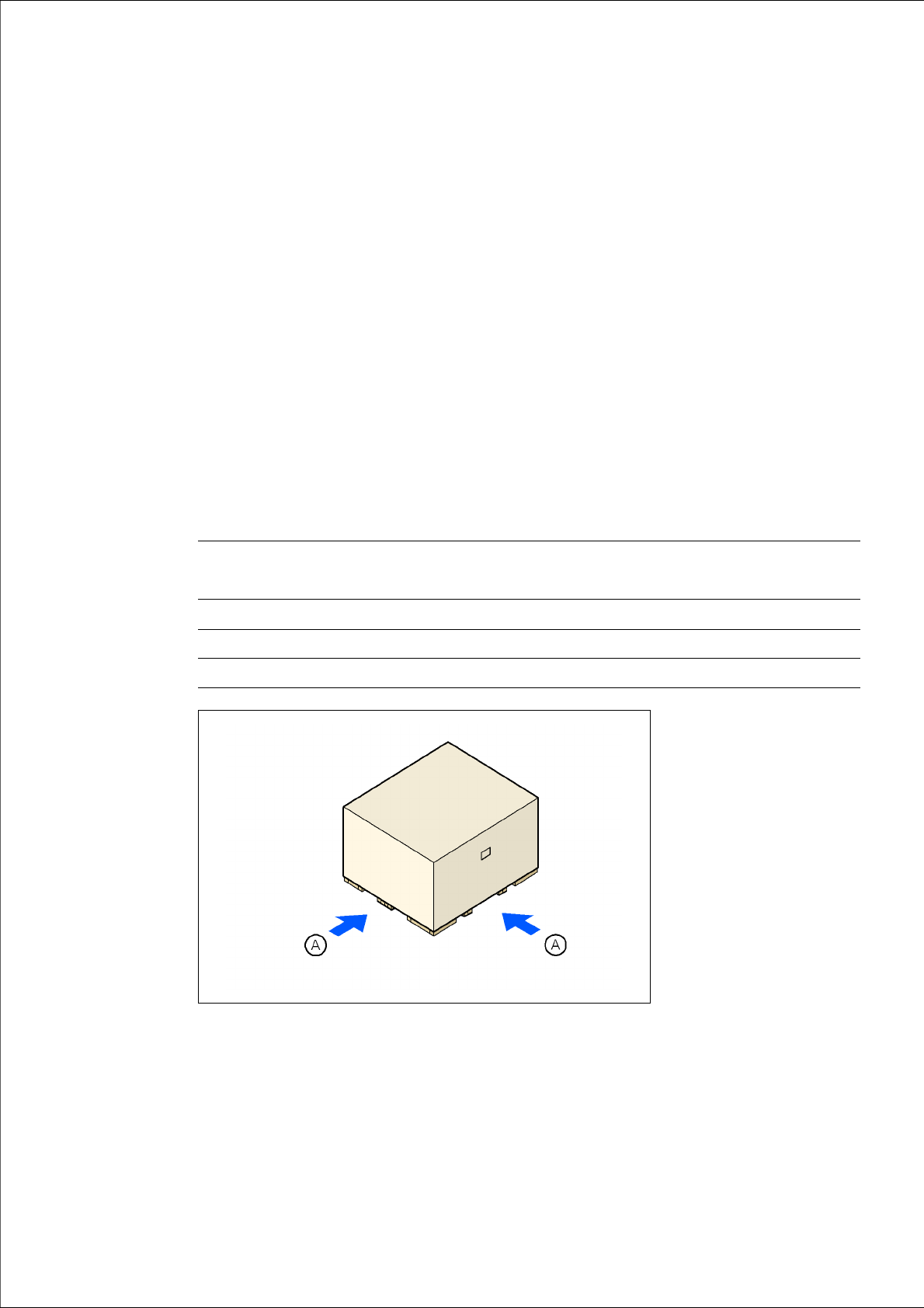

Pис. 4.1 - 1 Транспортировочный ящик - размеры в миллиметрах
(A) Места захвата вилами автопогрузчика
Транспортировочный ящик
для автомата
Транспортировочный ящик для
тележки для подачи компонентов
Длина 2600 мм 1705 мм
Ширина 2400 мм 1200 мм
Высота 1840 мм 1300 мм
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.1 Транспортировка и конфигурация на момент поставки Издание 10/2012 RU
142
4.1.1.2 Вес готового к отправке автомата
В следующей таблице содержится информация по весу готовых к отправке автоматов,
включая упаковку.
4
4.1.2 Конфигурация на момент поставки
На момент поставки автомат имеет следующую конфигурацию:
– Дорожка транспортировки простого транспортера установлена на ширину 210 мм. У
двойного транспортера ширина дорожки транспортировки 1 составляет 100 мм, дорож-
ки транспортировки 2 - 210 мм. Эти предварительно настроенные значения ширины
транспортера ПП облегчают демонтаж монтажных блоков и транспортеров на стороне
подачи или вывода автомата, если демонтаж необходим для
транспортировки автома-
та.
– Обе клавиатуры (поз. 1 на рис. 4.1 - 2
) отсоединены.
– Поверхности для размещения клавиатур (поз. 2 на рис. 4.1 - 2
) опущены.
– Оба дисплея (поз. 3 на рис. 4.1 - 2
) демонтированы.
– Оба главных индикатора неисправностей (поз. 4 на рис. 4.1 - 2
) демонтированы.
– Все оси порталов застопорены при помощи транспортных фиксаторов.
Вес Пересылка в пределах Европы Трансокеанская пересылка
Автомат 3187 кг 3455 кг
Тележка для подачи
компонентов 458 кг 552 кг
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.1 Транспортировка и конфигурация на момент поставки
143
Pис. 4.1 - 2 Конфигурация автомата на момент поставки
(1) Клавиатура
(2) Подставка для клавиатуры
(3) Монитор
(4) Главный индикатор неисправностей
(T) Направление транспортировки ПП
