Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.1 Транспортировка и конфигурация на момент поставки Издание 10/2012 RU
142
4.1.1.2 Вес готового к отправке автомата
В следующей таблице содержится информация по весу готовых к отправке автоматов,
включая упаковку.
4
4.1.2 Конфигурация на момент поставки
На момент поставки автомат имеет следующую конфигурацию:
– Дорожка транспортировки простого транспортера установлена на ширину 210 мм. У
двойного транспортера ширина дорожки транспортировки 1 составляет 100 мм, дорож-
ки транспортировки 2 - 210 мм. Эти предварительно настроенные значения ширины
транспортера ПП облегчают демонтаж монтажных блоков и транспортеров на стороне
подачи или вывода автомата, если демонтаж необходим для
транспортировки автома-
та.
– Обе клавиатуры (поз. 1 на рис. 4.1 - 2
) отсоединены.
– Поверхности для размещения клавиатур (поз. 2 на рис. 4.1 - 2
) опущены.
– Оба дисплея (поз. 3 на рис. 4.1 - 2
) демонтированы.
– Оба главных индикатора неисправностей (поз. 4 на рис. 4.1 - 2
) демонтированы.
– Все оси порталов застопорены при помощи транспортных фиксаторов.
Вес Пересылка в пределах Европы Трансокеанская пересылка
Автомат 3187 кг 3455 кг
Тележка для подачи
компонентов 458 кг 552 кг
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.1 Транспортировка и конфигурация на момент поставки
143

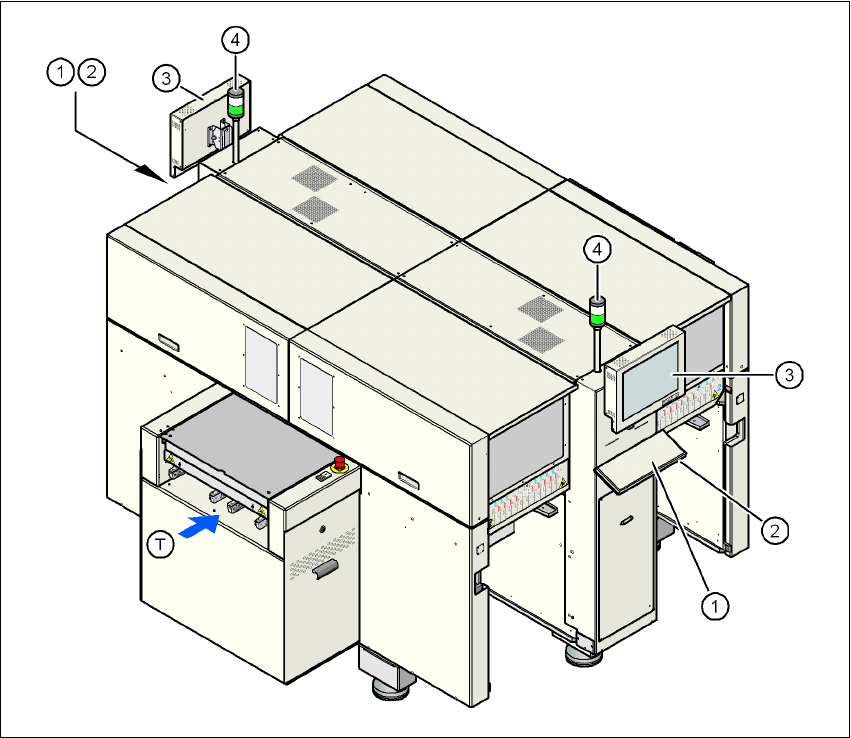

Pис. 4.1 - 2 Конфигурация автомата на момент поставки
(1) Клавиатура
(2) Подставка для клавиатуры
(3) Монитор
(4) Главный индикатор неисправностей
(T) Направление транспортировки ПП
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.1 Транспортировка и конфигурация на момент поставки Издание 10/2012 RU
144
4.1.3 Транспортировка автомата в транспортировочном ящике
4.1.3.1 Предложение услуг
Компания ASM Assembly Systems предлагает полную интеграцию автоматов в сборочную
линию. На основе технических знаний и опыта, а также имеющегося оборудования и вспо-
могательных средств возможно оптимальное проведение инсталляции. Условием для это-
го, в любом случае, является выполнение всех предварительно определенных
необходимых мер по созданию инфраструктуры на Вашем производстве.
Учитывайте то, что самым надежным
способом транспортировки является транспортиров-
ка в транспортировочном ящике или, по крайней мере, на поддоне. Благодаря этому исклю-
чается вероятность серьезного повреждения автомата, например, столкновение опорных
ножек автомата с препятствиями.
4.1.3.2 Указания по безопасности
ПРЕДУПРЕЖДЕНИЕ 4
– Соблюдайте действующие инструкцию по предотвращению несчастных случаев при
перевозке тяжелых грузов.
– Если для перевозки автомата используется механизм, отличный от описанного в разде-
ле 4.1.3.3
вилочного автопогрузчика, существует риск опрокидывания машины.
– Используйте специальную рабочую обувь для предотвращения травмирования ног.
4.1.3.3 Транспортные средства
Для транспортировки автомата на поддоне или в транспортировочном ящике используйте
вилочный автопогрузчик со следующей спецификацией:
Длина вилочного захвата мин. 1800 мм
Грузоподъемность мин. 6000 кг
Поперечный промежуток
между вилками захвата мин. 350 мм 4
