Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.2 Инфраструктура места установки
151
4.2.4.1 Предупреждения о повышенной опасности
ПРЕДУПРЕЖДЕНИЕ
Электроснабжение автомата производится от сети с напряжением 3 x 200 В~, 3 x 208 В~, 3
x 230 В~, 3 x 380 В~, 3 x 400 В~ или 3x415В~ ± 5 %, 50/60 Гц. В связи с этим части авто-
мата находятся под опасными напряжениями, даже при выключенном главном выключате-
ле. Поэтому ненадлежащее обращение с этим автоматом может повлечь за собой смерть
или тяжкие телесные повреждения, а также значительный
материальный ущерб. 4
→Соблюдать действующие правила техники безопасности и требования DIN (прежде
всего стандарта DIN EN 60 204, часть 1).
→ Открывать крышку над выдвижным блоком электропитания и подключать автомат к се-
ти электропитания имеют право только квалифицированные и сертифицированные
специалисты.
4.2.4.2 Проверка сети электропитания
Проверьте, соответствует ли электроснабжение от сети указанным спецификациям маши-
ны (см. табл. в разделе 3.2
, стр. 88).
УКАЗАНИЕ: 4
В документации "Конфигурация сети (электросистема и сжатый воздух) заказчика для
установок сборки поверхностных схем", изделие № 00191409-xx, описаны меры по обеспе-
чению нужной спецификации.
УКАЗАНИЕ: 4
Вследствие ограничений технического характера в сети электропитания возникают пико-
вые нагрузки. В случае необходимости узнайте полное сопротивление сети в предприятии
электроснабжения.
4
4.2.4.3 Сетевой питающий кабель - спецификация
В отношении сетевого питающего кабеля действуют следующие спецификации:
5 x 6 мм² при 3 x 380 В~ / 3 x 400 В~ / 3 x 415 В~
5 x 6 мм² при 3 x 200 В~ / 3 x 208 В~/ 3 x 230 В~
Цветовая маркировка жил кабеля изменяется в зависимости от страны, где будет эксплуа-
тироваться установка.
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.2 Инфраструктура места установки Издание 10/2012 RU
152
ПРЕДУПРЕЖДЕНИЕ 4
Электрическая проводка к каждому отдельному автомату и к установленному дополни-
тельному оборудованию (напр., система смещения уровня обработки, вакуумный насос)
должна иметь однозначную маркировку для обеспечения правильного подключения. Дейс-
твует законодательство страны, в которой эксплуатируется автомат.
4

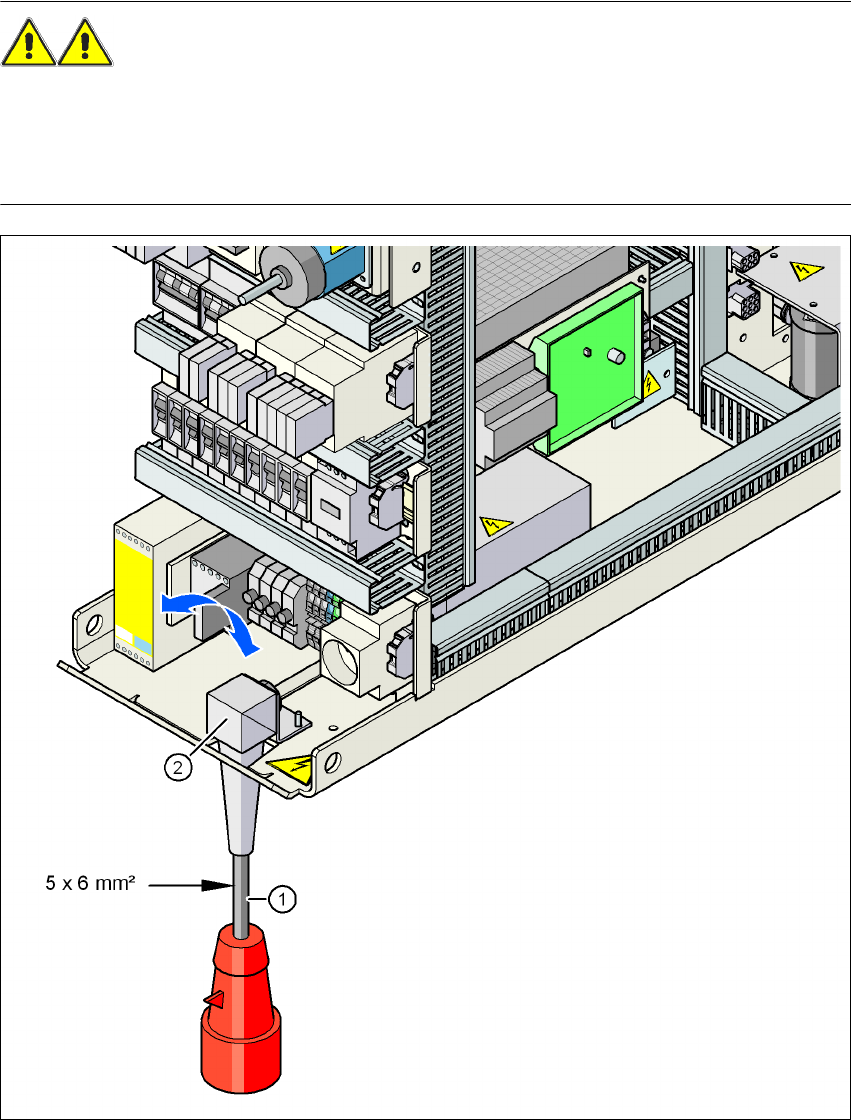

Pис. 4.2 - 3 Сечение сетевого кабеля
(1) Сетевой питающий кабель
(2) Угол для резьбового соединения кабеля
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.2 Инфраструктура места установки
153
4.2.4.4 Подсоединение сетевого питающего кабеля
4

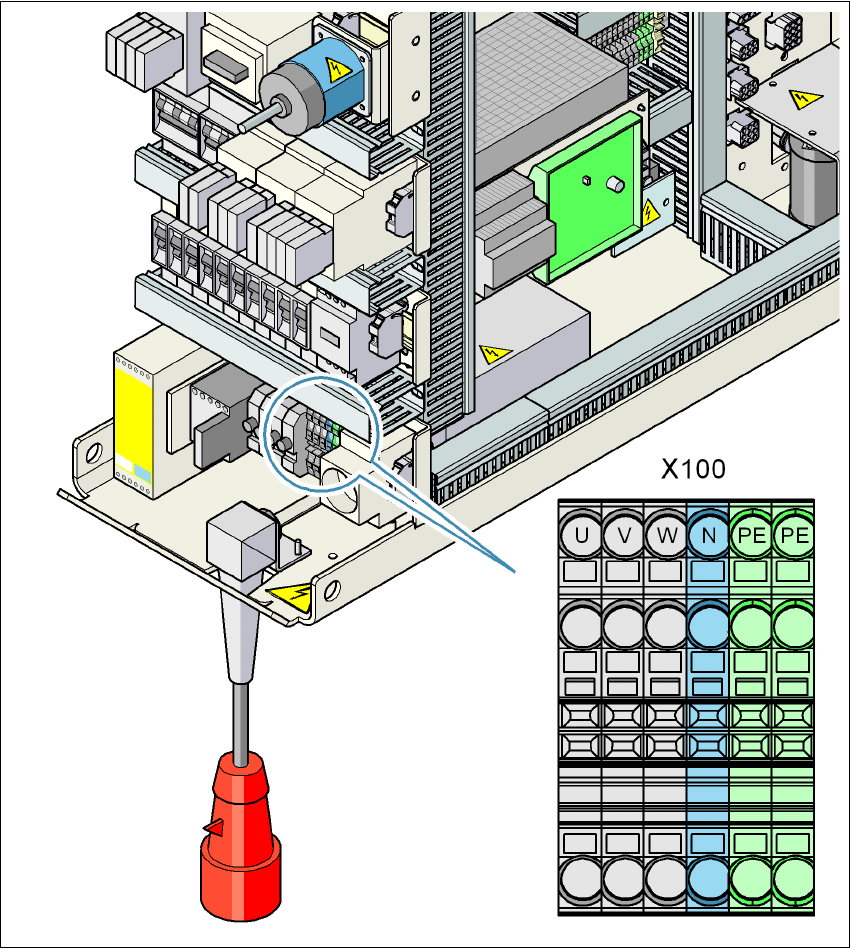

Pис. 4.2 - 4 Клеммная колодка для подсоединения сетевого кабеля
(U) Фаза трехфазного тока
(V) Фаза трехфазного тока
(W) Фаза трехфазного тока
(N) Нулевой провод
(PE) Защитный провод
(X100) Клеммы подачи питания
