Руководство по эксплуатации SIPLACE D4i ПО - версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию Издание 10/2012 RU 4.2 Инфраструктура места установки 157 4 P ис . 4.2 - 8 Ограничение пускового тока - подклю че…
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.2 Инфраструктура места установки Издание 10/2012 RU
156
4.2.4.6 Проверка перемычек ограничителя пускового тока
В зависимости от питающего напряжения необходимо сконфигурировать ограничитель пус-
кового тока. Это осуществляется при помощи проволочных перемычек на печатной плате с
целью ограничения пускового тока (поз. 1 на рис. 4.2 - 7
).
4
Pис. 4.2 - 7 Положение печатной платы и штекера в системе ограничения пускового тока
(1) Печатная плата для системы ограничения пускового тока
→Проверьте правильность установки перемычки и исправьте его в случае необходимос-
ти.
Сетевое напряжение 3 x 200 В~ / 3 x 208 В~ / 3 x 230 В~ (см. рис. 4.2 - 8
)
Сетевое напряжение 3 x 380 В~ / 3 x 400 В~ / 3 x 415 В~ (см. рис. 4.2 - 9
) 4
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.2 Инфраструктура места установки
157
4

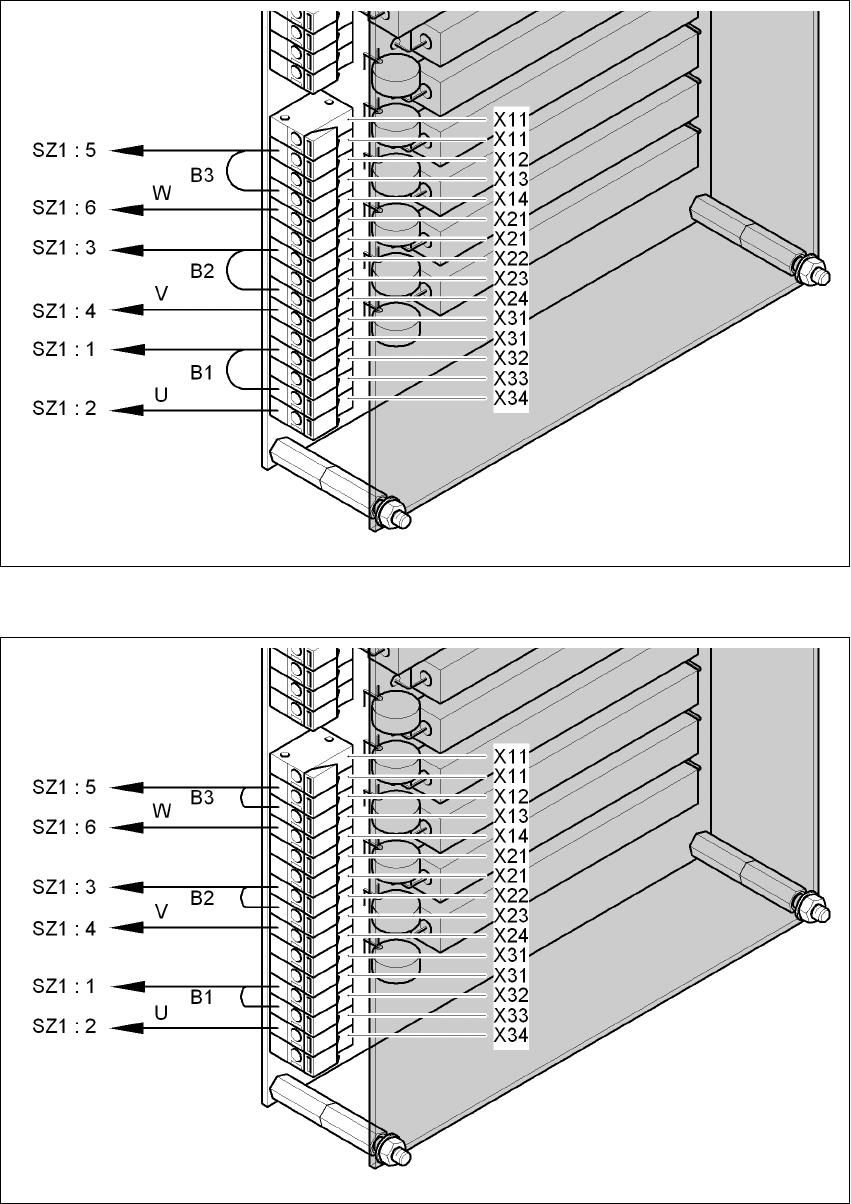

Pис. 4.2 - 8 Ограничение пускового тока - подключения и перемычки при 3 x 200 В~ / 3 x 208 В~ / 3 x 230 В~
4
Pис. 4.2 - 9 Ограничение пускового тока - подключения и перемычки при 3 x 380 В~ / 3 x 400 В~ / 3 x 415 В~
3 x 200 В~ / 3 x 208 В~ / 3 x 230 В~
3 x 380 В~ / 3 x 400 В~ / 3 x 415 В~
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.2 Инфраструктура места установки Издание 10/2012 RU
158
4.2.5 Интерфейсы
4

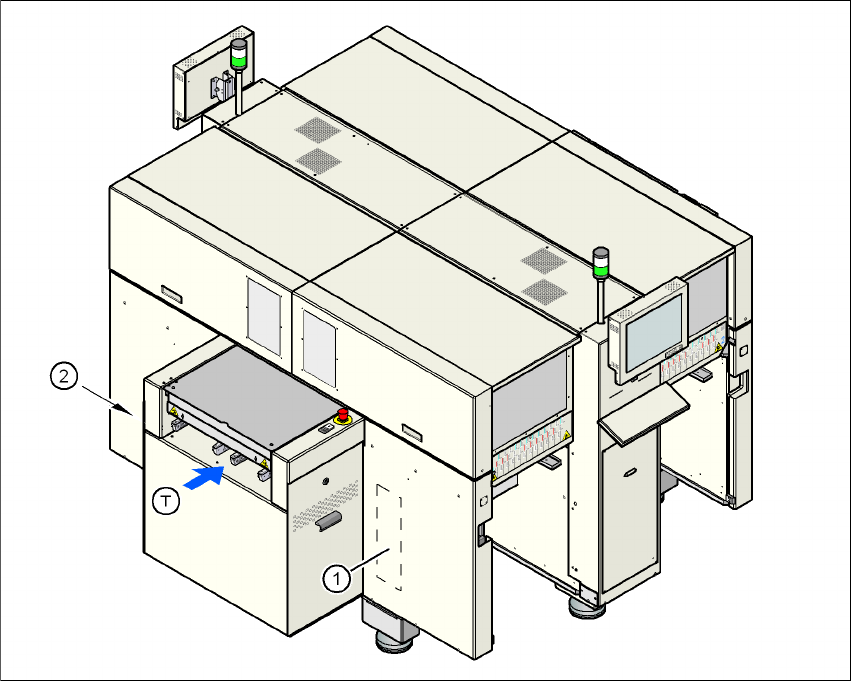

Pис. 4.2 - 10 Интерфейсы
4
(1) Интерфейсы SMEMA/Siemens в секторе 1 (опция)
(2) Разъем для подключения ПК и LAN в навесной коробке "Подача ПП"
(T) Направление транспортировки ПП
