Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.3 Монтаж автомата
165
4.3.7 Расстояния между ножками машины и неподвижными краями
транспортера ПП
4.3.7.1 Расстояния между ножками машины и правым неподвижным краем
простого транспортера ПП
4

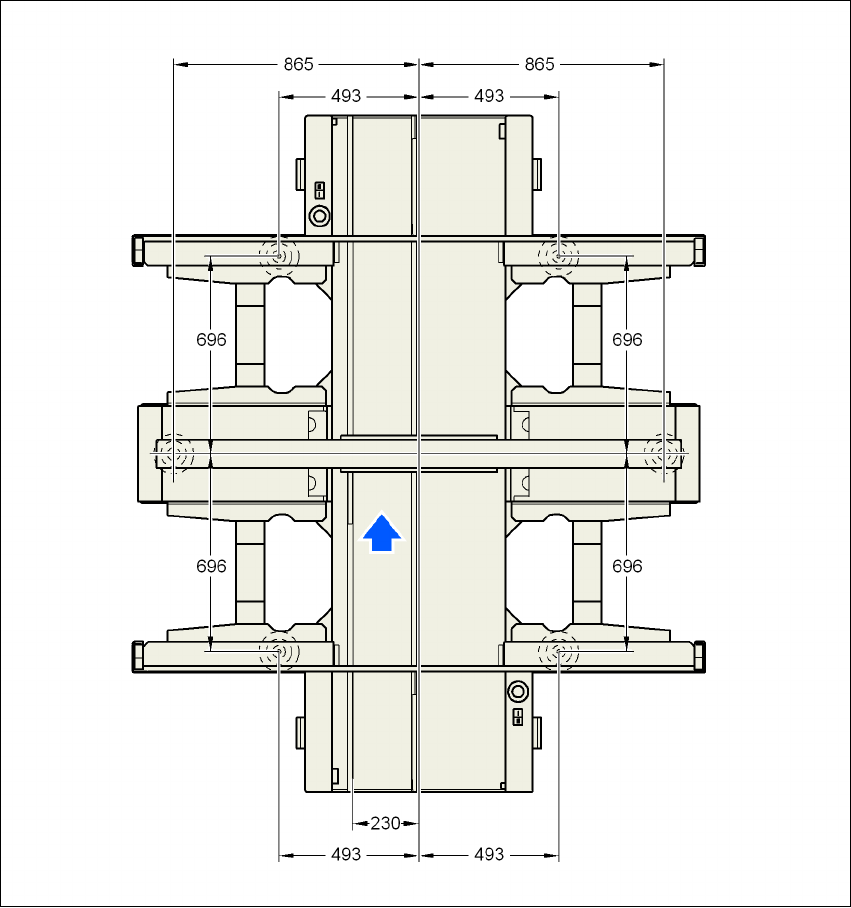

Pис. 4.3 - 3 Расстояния между ножками машины и правым неподвижным краем простого транспортера ПП
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.3 Монтаж автомата Издание 10/2012 RU
166
4.3.7.2 Расстояния между ножками машины и левым неподвижным краем
простого транспортера ПП
4
Pис. 4.3 - 4 Расстояния между ножками машины и левым неподвижным краем простого транспортера ПП
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.3 Монтаж автомата
167

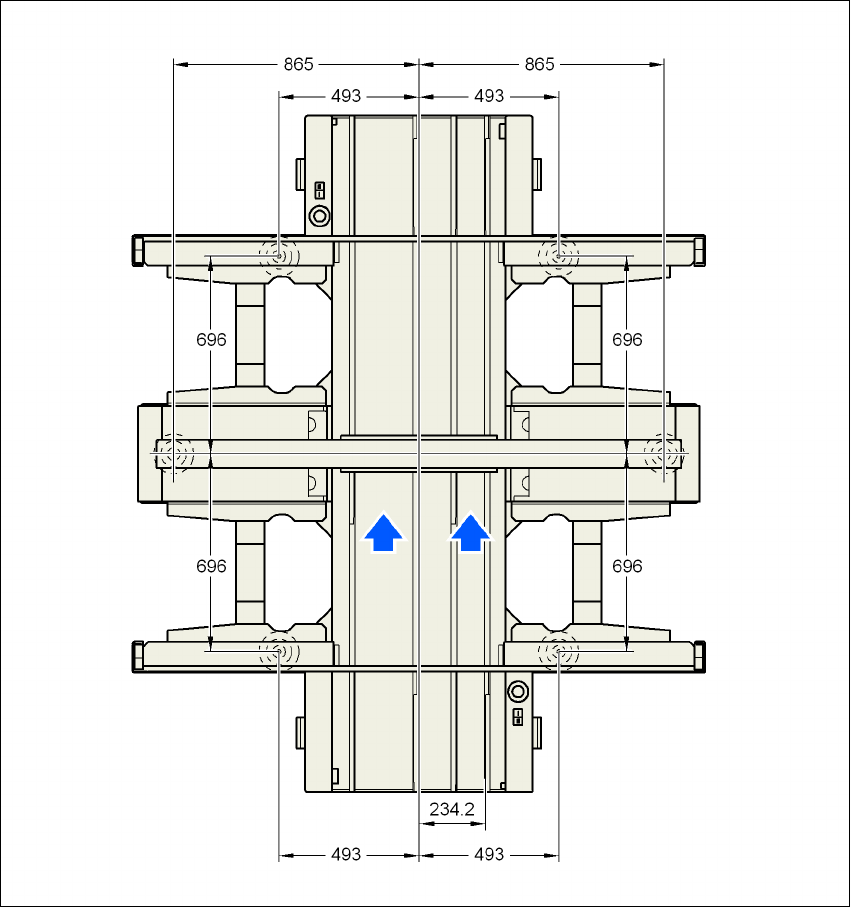

4.3.7.3 Расстояния между ножками машины и правым неподвижным краем
двойного транспортера ПП
4
Pис. 4.3 - 5 Расстояния между ножками машины и правым неподвижным краем двойного транспортера ПП
