Руководство по эксплуатации SIPLACE D4i 4 Установка и ввод в эксплуатацию ПО - версия SR.605.03 SP2 и выш е 4.3 Монтаж автомата Издание 10/2012 RU 170 4 P ис . 4.3 - 7 Опорные повер хности - вилы перпендикулярно к направ…
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.3 Монтаж автомата
169
4.3.8 Интеграция автомата в сборочную линию
→Соблюдайте предупредительные указания, приведенные в разделе 4.3.2, стр. 159.
→ Перечень инструментов и вспомогательных средств находится в разделе 4.3.3
, стр.
160
.
4.3.8.1 Позиционирование вилочного погрузчика
→Расположите вилочный погрузчик перпендикулярно к направлению транспортировки
печатных плат и разведите вилы на такую ширину, чтобы опорные поверхности автома-
та равномерно прилегали к вилам (см. рис. 4.3 - 7
).
ПРЕДУПРЕЖДЕНИЕ 4
Перед подниманием автомата обязательно выполняйте требования следующих пунктов,
чтобы исключить вероятность его необратимых повреждений:
– Расстояние между вилами погрузчика должно составлять от 800 до 900 мм. Поверхнос-
ти установки вил погрузчика показаны на рис. 4.3 - 7
, страница 170. Расстояние между
опорными поверхностями по центру составляет 840 мм. Категорически запрещается
увеличивать расстояние между вилами до такой степени, чтобы они поднимали авто-
мат за боковые части рамы. Это приведет к деформации рамы.
→ Следите за тем, чтобы вилы при поднимании автомата были нагружены равномерно.
Твердая прокладка между вилами и автоматом снижает вероятность
опрокидывания
автомата при его поднимании. Таким образом исключается вероятность односторонней
нагрузки на ножки машины, что может привести к деформации их крепления. Мы реко-
мендуем использовать для наблюдения за процессом поднимания автомата еще одно-
го сотрудника, который должен следить за тем, чтобы при поднимании автомата при
помощи вилочного погрузчика не произошло опрокидывания.
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.3 Монтаж автомата Издание 10/2012 RU
170
4

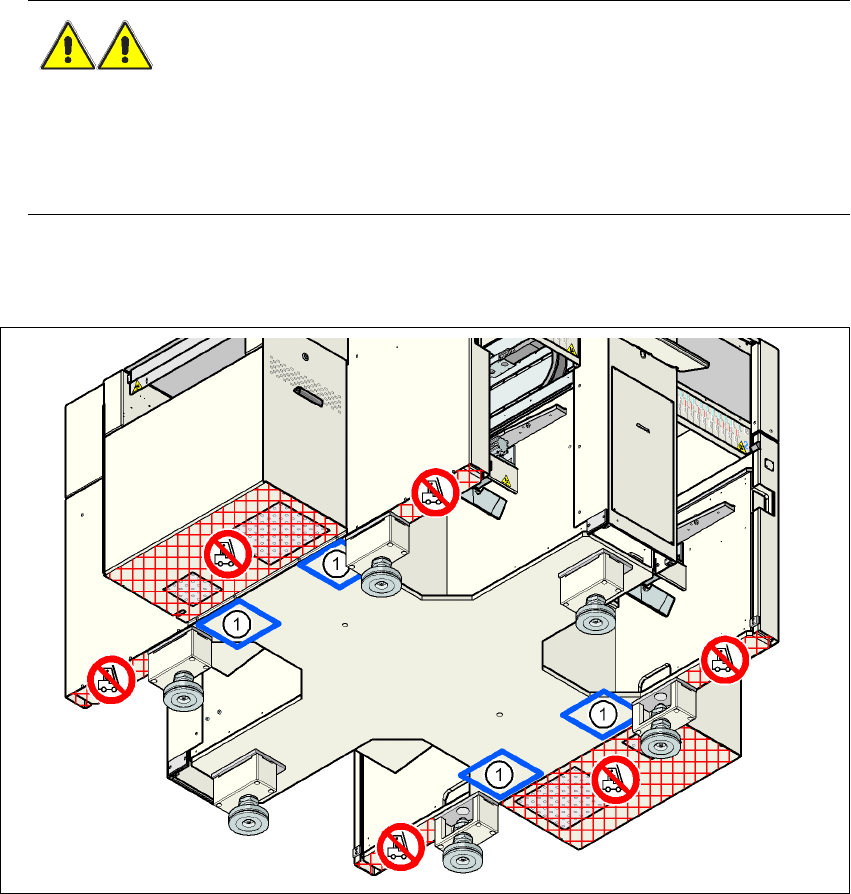

Pис. 4.3 - 7 Опорные поверхности - вилы перпендикулярно к направлению транспортировки
печатных плат
(1) Опорные поверхности для вил вилочного погрузчика
4
4
4
4.3.8.2 На что необходимо обязательно обращать внимание при
транспортировке
ПРЕДУПРЕЖДЕНИЕ 4
При транспортировке обязательно убедитесь в том, что все ножки машины оторвались от
поверхности. Если они будут волочиться по поверхности или столкнутся с препятствием,
то может быть повреждено крепление ножек к раме автомата.
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.3 Монтаж автомата
171
4.3.8.3 Выравнивание автомата для установки в сборочную линию
→Расположите автомат на вилочном погрузчике в производственную линию на свобод-
ном месте.
ПРЕДУПРЕЖДЕНИЕ 4
Медленно опустите автомат на поверхность. Второй человек в это же время должен
контролировать равномерность опускания всех опорных ножек автомата на установоч-
ную поверхность. Касание опорных ножек с поверхностью только с одной стороны на
большой скорости ведет к деформации крепления опорных ножек.
4.3.8.4 Выравнивание автомата при помощи пневмотранспортной системы
4
Pис. 4.3 - 8 Точки опоры для пневмотранспортной системы
(1) Опорные поверхности для пневмотранспортной системы
→Уложите под раму машины четыре воздушные подушки пневмотранспортной системы.
→Поднимите автомат и выровняйте его в сборочной линии.
→ Проверьте расстояние до систем транспортировки печатных плат соседних автоматов.
Оно должно составлять от 1 до 3 мм.
→ Опустите автомат.
