Руководство по эксплуатации SIPLACE D4i ПО - версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию Издание 10/2012 RU 4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП 181 4.4.…
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП Издание 10/2012 RU
180
4
Pис. 4.4 - 5 Тележка для подачи компонентов: высота транспортера ПП 900 мм - вид спереди, положение
болта с внутренним шестигранником
(1) Болт с внутренним шестигранником M6x12 и шайба (4 штуки на обратной стороне)
Руководство по эксплуатации SIPLACE D4i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП
181
4.4.6 Высота транспортера ПП 930 мм
4

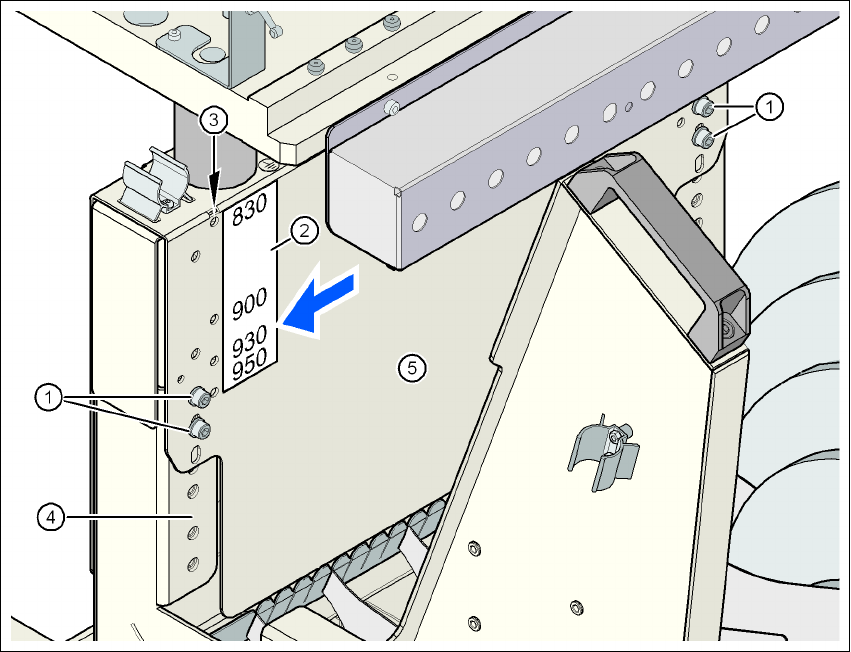

Pис. 4.4 - 6 Тележка для подачи компонентов: высота транспортера ПП 930 мм - вид сзади, положение
болта с внутренним шестигранником и контрольного отверстия
(1) Болт с внутренним шестигранником M6x12 и шайба (4 штуки на обратной стороне)
(2) Наклейка со значениями высоты 830, 900, 930 и 950 мм для контрольных отверстий
(3) 4 контрольных отверстия для предварительной настройки нужной высоты. Выбранная
высота настроена правильно в том случае, если контрольное отверстие не перекрыва-
ется вертикальным профильным брусом (поз. 4) - см. стрелку на рисунке.
(4) Вертикальный профильный
брус
(5) Перемычка
Руководство по эксплуатации SIPLACE D4i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП Издание 10/2012 RU
182
4
Pис. 4.4 - 7 Тележка для подачи компонентов: высота транспортера ПП 930 мм - вид спереди, положение
болта с внутренним шестигранником
(1) Болт с внутренним шестигранником M6x12 и шайба (4 штуки на обратной стороне)
