5.2.2 Описание
Все органы управления могут обслуживаться лицами ростом от 1,40 м.
Главный выключатель 5
Главный выключатель служит для включения или выключения электроснабжения автома-
та.
ПРЕДУПРЕЖДЕНИЕ
Даже после выключения главного выключателя некоторые внутренние детали автомата
остаются под опасным напряжением! 5
Кнопка останова 5
Эта кнопка служит для остановки монтажного режима автомата.
Кнопка пуска 5
Эта кнопка служит для пуска автомата после включения или после устранения сбоев.
Кнопка АВАР ОТКЛ 5
Кнопка АВАР ОТКЛ заскакивает при нажатии. Электроснабжение осей порталов, тележек
для подачи компонентов, ленточных транспортеров и резаков прерывается, а напряжение
питания осей звезд монтажных головок уменьшается. Освободить кнопку можно путем вра-
щения.
Счетчик компонентов 5
Счетчик компонентов показывает число обработанных компонентов в десятках.
ЖК-дисплей 5
На каждой стороне автомата находится плоский дисплей.
Клавиатура 5
Под дисплеем расположена клавиатура.
Индикаторные лампы 5
Последовательность цветов индикаторных ламп: белый - зеленый. Они сигнализируют о
рабочих режимах и сбоях в работе автомата.
Руководство по эксплуатации SIPLACE D4i 5 Обязанности обслуживающего персонала
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.2 Элементы управления и индикации
193
5.2.3 Эргономичность расположения органов управления
Рис. 5.2 - 1, на стр. 191 дает представление о расположении органов управления. Они под-
разделяются на следующие группы:
Панель управления на правой стороне (выдвижной пневматический блок) централь-
ной консоли: 5
– ЖК-дисплей
– Клавиатура с шаровым манипулятором
– Кнопка пуска, кнопка останова
Панель управления на левой стороне (выдвижной пневматический блок) центральной
консоли: 5
– ЖК-дисплей
– Клавиатура с шаровым манипулятором
– Счетчик компонентов
– Кнопка пуска
– Кнопка останова
– Главный выключатель
Сторона подачи или вывода транспортера ПП: 5
– Кнопка АВАР ОТКЛ
– Кнопка пуска, кнопка останова
5.2.3.1 Органы управления на панелях управления автомата
Функции управления обеих панелей управления идентичны.
Экран, клавиатура, кнопки пуска и останова 5
На обеих сторонах автомата расположено по одному дисплею и по клавиатуре.
Под клавиатурой располагаются кнопки пуска и останова. Если их необходимо использо-
вать в рамках экранного диалога, чтобы выполнить определенные действия, то такое рас-
положение облегчает запуск, а также интерактивное управление такими действиями.
Главный выключатель 5
Главный выключатель является элементом системы электропитания. Если смотреть в на-
правлении транспортировки печатных плат, то он расположен на левой панели управле-
нии. Он требуется исключительно при проведении работ по сервисному обслуживанию и
техобслуживанию, и его местоположение учитывает частоту его использования.
5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D4i
5.3 Индикаторная лампа рабочих режимов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
194
5.2.3.2 Органы управления на стороне подачи и на стороне вывода
из автомата
Органы управления на стороне подачи в автомат и на стороне вывода из автомата иден-
тичны.
Кнопка АВАР ОТКЛ, кнопки пуска и останова 5
На стороне подачи и вывода транспортера ПП находятся по одной кнопке АВАР ОТКЛ, по
одной кнопке пуска и кнопке останова. Расположение кнопок АВАР ОТКЛ выбрано с таким
расчетом, чтобы они могли легко и быстро приводиться в действие на каждой стороне.
5.3 Индикаторная лампа рабочих режимов
Индикаторная лампа сообщает о рабочих режимах и сбоях в работе автомата.
5.3.1 Функциональное описание
5

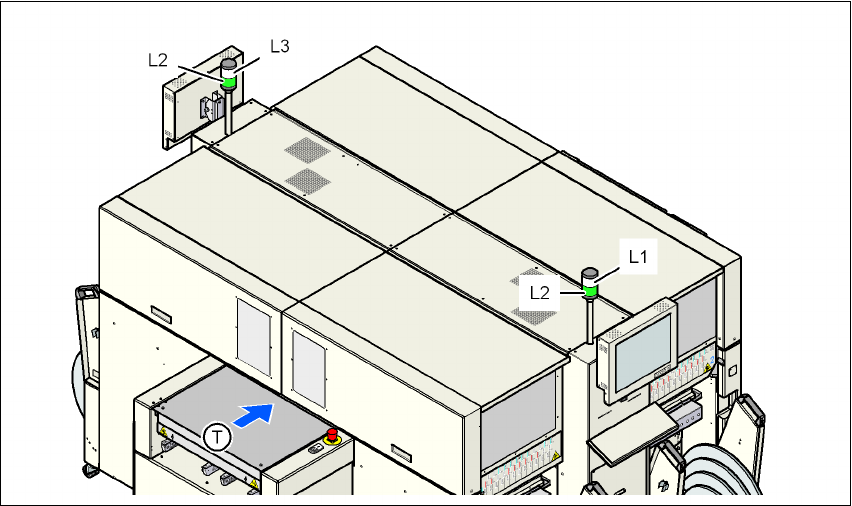

Pис. 5.3 - 1 Индикаторная лампа рабочих режимов
L1 Аварийная сигнальная лампа (белая, справа)
L2 Лампа индикации рабочих режимов (зеленая, обе лампы включены параллельно)
L3 Аварийная сигнальная лампа (белая, слева)
T Направление транспортировки ПП
