5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D4i 5.5 Проведение контрольного пуск а П О - версия SR.605.03 SP2 и выше И здание 10/2012 RU 200 5.5.2 Своевре менное сращивание лент УКАЗАНИЕ : …

Руководство по эксплуатации SIPLACE D4i 5 Обязанности обслуживающего персонала

ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.5 Проведение контрольного пуска

199

5.5 Проведение контрольного пуска

5.5.1 Проверка подающих модулей S

→ Проверьте правильность заправки ленты в пружины подающего модуля S.

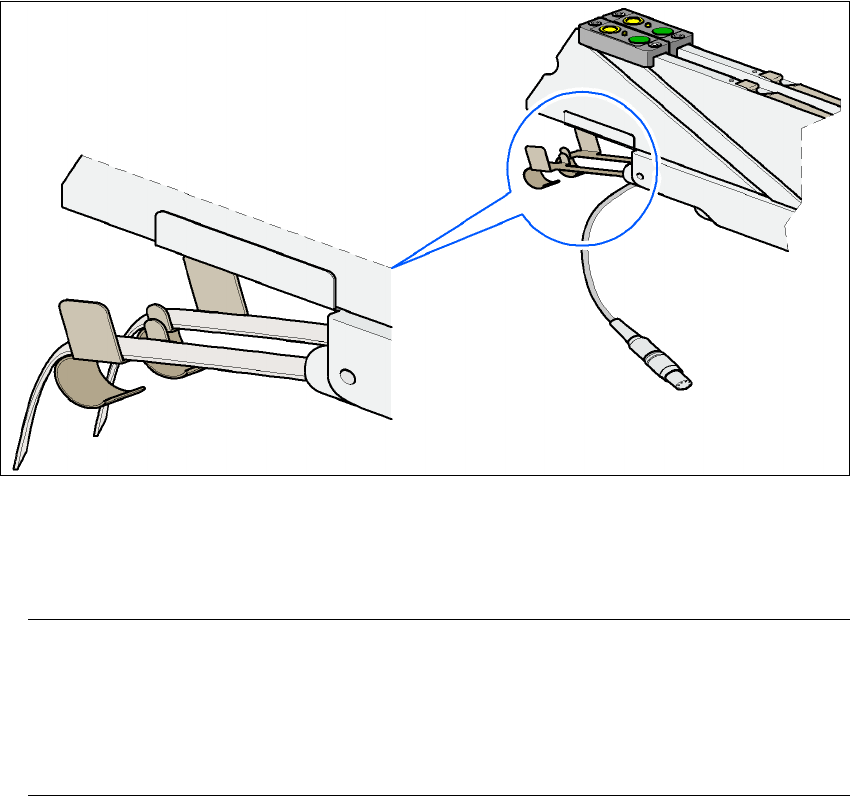

Pис. 5.5 - 1 Заправка ленты в пружины подающего модуля S

→ Проверьте, заполнен ли контейнер для пленки подающего модуля S.

Если он заполнен, вытяните пленку и обрежьте ее ножницами.

УКАЗАНИЕ:

Если Вы не обрежете, а оборвете пленку, могут возникнуть проблемы с выпуском лен-

ты.

Подающие модули 3x8 мм оснащены с этой целью встроенным резаком. Он распола-

гается в контейнере для пленки на конце подающего модуля под крышками. 5

→При использовании комбинированных подающих модулей (24/32 мм) убедитесь в том,

что приемное окно на подающем модуле имеет размер, соответствующий размеру ком-

понента.

→Убедитесь в том, что направляющие ленты вставлены в комбинированные подающие

модули (24/32 мм).

5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D4i

5.5 Проведение контрольного пуска ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU

200

5.5.2 Своевременное сращивание лент

УКАЗАНИЕ:

Во избежание продолжительных простоев своевременно сращивайте ленты, чтобы по-

дающие модули не оставались пустыми. Однако не сращивайте ленты слишком рано.

Если после сращивания конец старой ленты наматывается на новый рулон, это может

привести к переполнению нового рулона, соскальзыванию ленты и образованию слип-

шихся петель. Это в свою очередь приводит к

ошибкам захвата и продолжительным

простоям. 5

5.5.3 Контроль опор ПП

→Проверьте положение магнитных опор ПП на подъемном столике:

– следите за тем, чтобы опоры ПП не сталкивались с компонентами на обратной сто-

роне печатных плат.

– следите за тем, чтобы опоры ПП не сталкивались со стенками транспортера ПП.

– используйте только опоры ПП, которые описаны в разделе 6.7

, стр. 233.

5.5.4 Установка разделительных пластин в контейнер для ленты

→ Разделительная пластина имеет разные края и может устанавливаться в контейнер для

ленты двумя способами. При использовании вставных осей выемки разделительной

пластины для вставных осей направлены вверх (см. поз. 6 на рис. 5.5 - 2

, страница 201).

Если вставные оси не используются, то вверх направлен закругленный край раздели-

тельной пластины (см. поз. 5 на рис. 5.5 - 2

, страница 201).

→ Установите разделительные пластины, как показано на рис. 5.5 - 2

, страница 201, учи-

тывая то, что самое малое отделение контейнера для ленты - это второе отделение.

Это позволит избежать ошибок при монтаже.

→Убедитесь в том, что разделительные пластины зафиксировались в одинаковом поло-

жении на всех трех направляющих планках. В противном случае разделительная плас-

тина будет зажата или погнута.

Руководство по эксплуатации SIPLACE D4i 5 Обязанности обслуживающего персонала

ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.5 Проведение контрольного пуска

201

Pис. 5.5 - 2 Разделительные пластины в контейнере для ленты

(1) Направляющая планка для разделительных пластин

(2) Контейнер для ленты

(3) Контейнер для отходов ленты

(4) Положение разделительной пластины, если вставные оси не используются

(5) Положение разделительной пластины, если вставные оси используются
